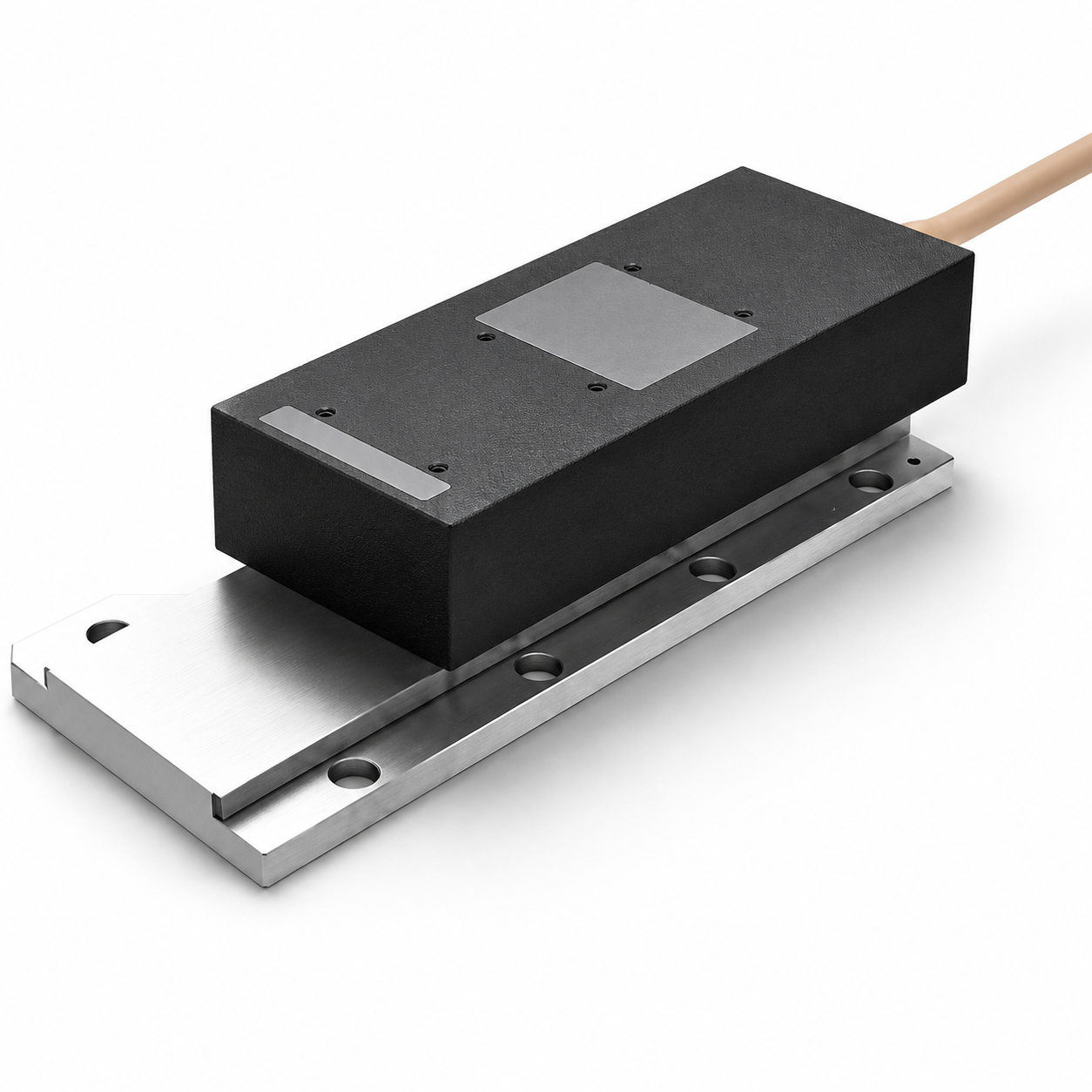

Линейный привод для позиционеров E-SWL-BY
Линейные двигатели для позиционеров серии E-SWL-BY достигают высоких скоростей, до 5 м/с и обладают отличной стабильностью скорости: колебания скорости не превышают ±0,01 %.Помимо ввысокой скорости, линейные двигатели E-SWL-BY обеспечивают высокое ускорение, крупные двигатели имеют ускорение 3–5 g, тогда как компактные двигатели легко обеспечивают ускорение более 10 g.
Данные линейные двигатели прямого привода обладают малыми пульсациями тягового усилия и скорости, что обеспечивает плавность хода. Точность позиционирования ограничена только разрешающей способностью датчика обратной связи и обычно достигает значений менее микрона. Имеют долгий срок службы без необходимости сервисного обслуживания.
Основные преимущества:
- Максимальная сила тяги: 129~3300 Н- Постоянная сила тяги: 39~1100 Н
- Запатентованная технология защиты от заедания.
- Высокая подъемная тяга
- Бесконтактная, не требующая обслуживания, бесщеточная конструкция.
- Трехфазная синусоидальная коммутация
- Максимальное ускорение до 10G
- Высокая точность и высокое разрешение позиционирования.
- Низкие теплопотери
- Компактные габариты
- Низкое притяжение
Параметр |
E-SWL-BY-S0 |
E-SWL-BY-S1 |
E-SWL-BY-S2 |
E-SWL-BY-S3 |
Эксплуатационные параметры |
||||
Постоянное усилие (при температуре Tmax), Н |
64 |
105 |
210 |
315 |
Пиковое усилие, Н |
213 |
350 |
700 |
1050 |
Электрические параметры |
||||
Полюсной шаг (N-S), мм |
10 |
10 |
10 |
10 |
Постоянный ток (при температуре Tmax), А_скз |
2.5 |
3 |
3 |
4.5 |
Пиковый ток (длительность 1 с), А_скз |
11.5 |
13.8 |
13.8 |
20.7 |
Постоянная усилия (при 25°C ± 10%), Н/А_скз |
21.3 |
35 |
70 |
70 |
Обратная ЭДС (при 25°C ± 10%), В/м/с |
17.5 |
28.7 |
57.4 |
57.4 |
Постоянная двигателя (при 120°C), Нм/√Вт |
8 |
10.2 |
14.1 |
17.7 |
Индуктивность (при 25°C ± 20%), мГн |
15.5 |
18 |
37 |
55.3 |
Сопротивление (при 25°C ± 10%), Ом |
5.6 |
4 |
7.1 |
10.9 |
Сила притяжения, кН |
0.47 |
0.8 |
1.57 |
2.36 |
Тепловые параметры |
||||
Максимальная температура обмотки, °C |
150 |
150 |
150 |
150 |
Механические параметры |
||||
Масса подвижной части (катушки), кг |
0.8 |
1.2 |
2 |
3 |
Масса статора, кг/м |
5.25 |
5.25 |
5.25 |
5.25 |
