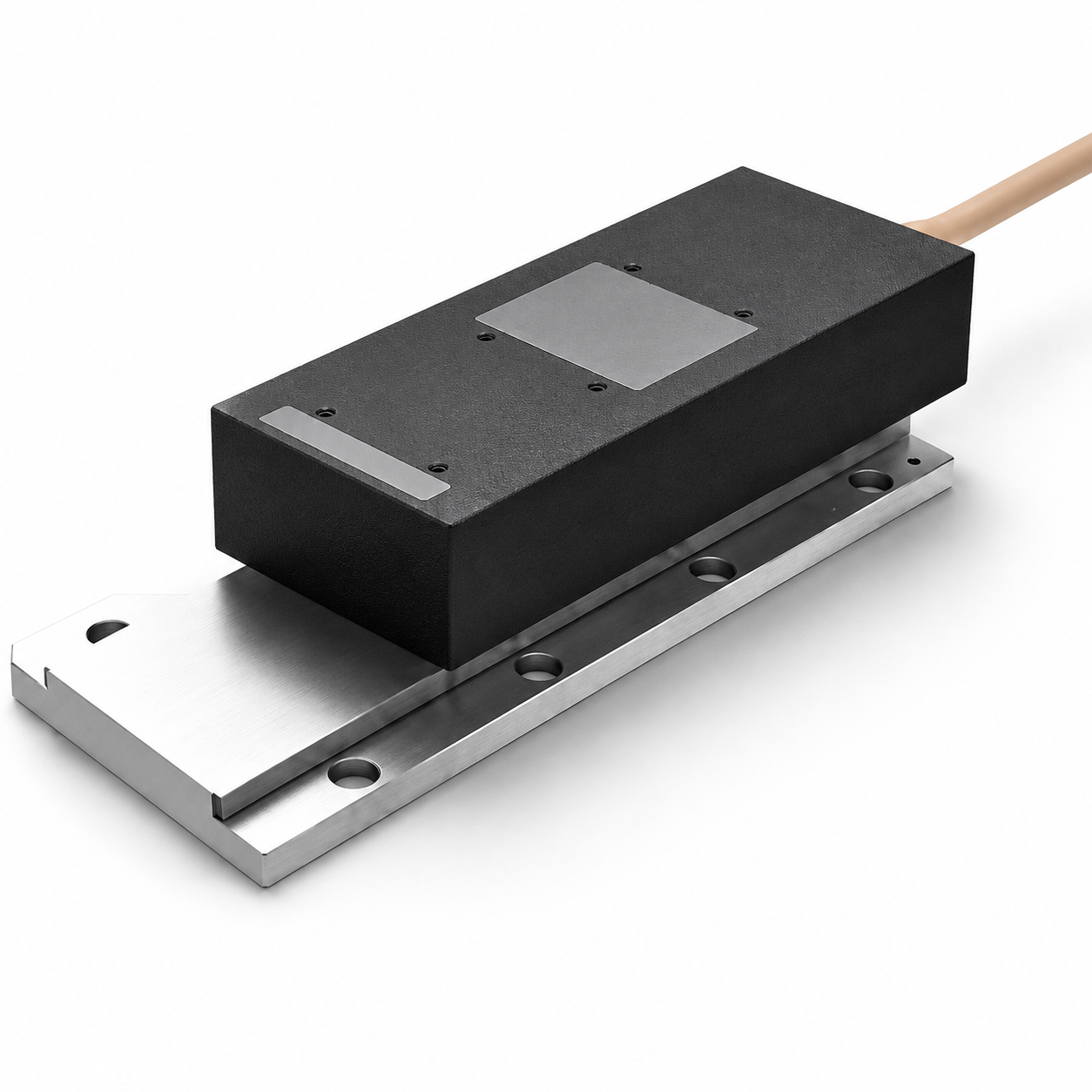

Линейный привод для позиционеров E-SWL-BZ
Линейные двигатели для позиционеров серии E-SWL-BZ достигают высоких скоростей, до 5 м/с и обладают отличной стабильностью скорости: колебания скорости не превышают ±0,01 %.Помимо ввысокой скорости, линейные двигатели E-SWL-BZ обеспечивают высокое ускорение, крупные двигатели имеют ускорение 3–5 g, тогда как компактные двигатели легко обеспечивают ускорение более 10 g.
Данные линейные двигатели прямого привода обладают малыми пульсациями тягового усилия и скорости, что обеспечивает плавность хода. Точность позиционирования ограничена только разрешающей способностью датчика обратной связи и обычно достигает значений менее микрона. Имеют долгий срок службы без необходимости сервисного обслуживания.
Основные преимущества:
- Максимальная сила тяги: 129~3300 Н- Постоянная сила тяги: 39~1100 Н
- Запатентованная технология защиты от заедания.
- Высокая подъемная тяга
- Бесконтактная, не требующая обслуживания, бесщеточная конструкция.
- Трехфазная синусоидальная коммутация
- Максимальное ускорение до 10G
- Высокая точность и высокое разрешение позиционирования.
- Низкие теплопотери
- Компактные габариты
- Низкое притяжение
Параметр |
E-SWL-BZ-S0 |
E-SWL-BZ-S1 |
E-SWL-BZ-S2 |
E-SWL-BZ-S3 |
Эксплуатационные параметры |
||||
Постоянное усилие (при температуре Tmax), Н |
99 |
164 |
328 |
492 |
Пиковое усилие, Н |
329 |
546 |
1092 |
1638 |
Электрические параметры |
||||
Полюсной шаг (N-S), мм |
10 |
10 |
10 |
10 |
Постоянный ток (при температуре Tmax), А_скз |
2.5 |
3 |
6 |
6 |
Пиковый ток (длительность 1 с), А_скз |
11.5 |
13.8 |
27.4 |
27.4 |
Постоянная усилия (при 25°C ± 10%), Н/А_скз |
33 |
54.6 |
54.6 |
82 |
Обратная ЭДС (при 25°C ± 10%), В/м/с |
27 |
44.8 |
44.8 |
67.3 |
Постоянная двигателя (при 120°C), Нм/√Вт |
9.9 |
12.8 |
18.2 |
22.1 |
Индуктивность (при 25°C ± 20%), мГн |
15.2 |
25.4 |
13.1 |
26 |
Сопротивление (при 25°C ± 10%), Ом |
5.8 |
4 |
2.7 |
4.2 |
Сила притяжения, кН |
0.74 |
1.28 |
2.56 |
3.84 |
Тепловые параметры |
||||
Максимальная температура обмотки, °C |
150 |
150 |
150 |
150 |
Механические параметры |
||||
Масса подвижной части (катушки), кг |
0.95 |
1.8 |
2.6 |
3.5 |
Масса статора, кг/м |
6.9 |
6.9 |
6.9 |
6.9 |
