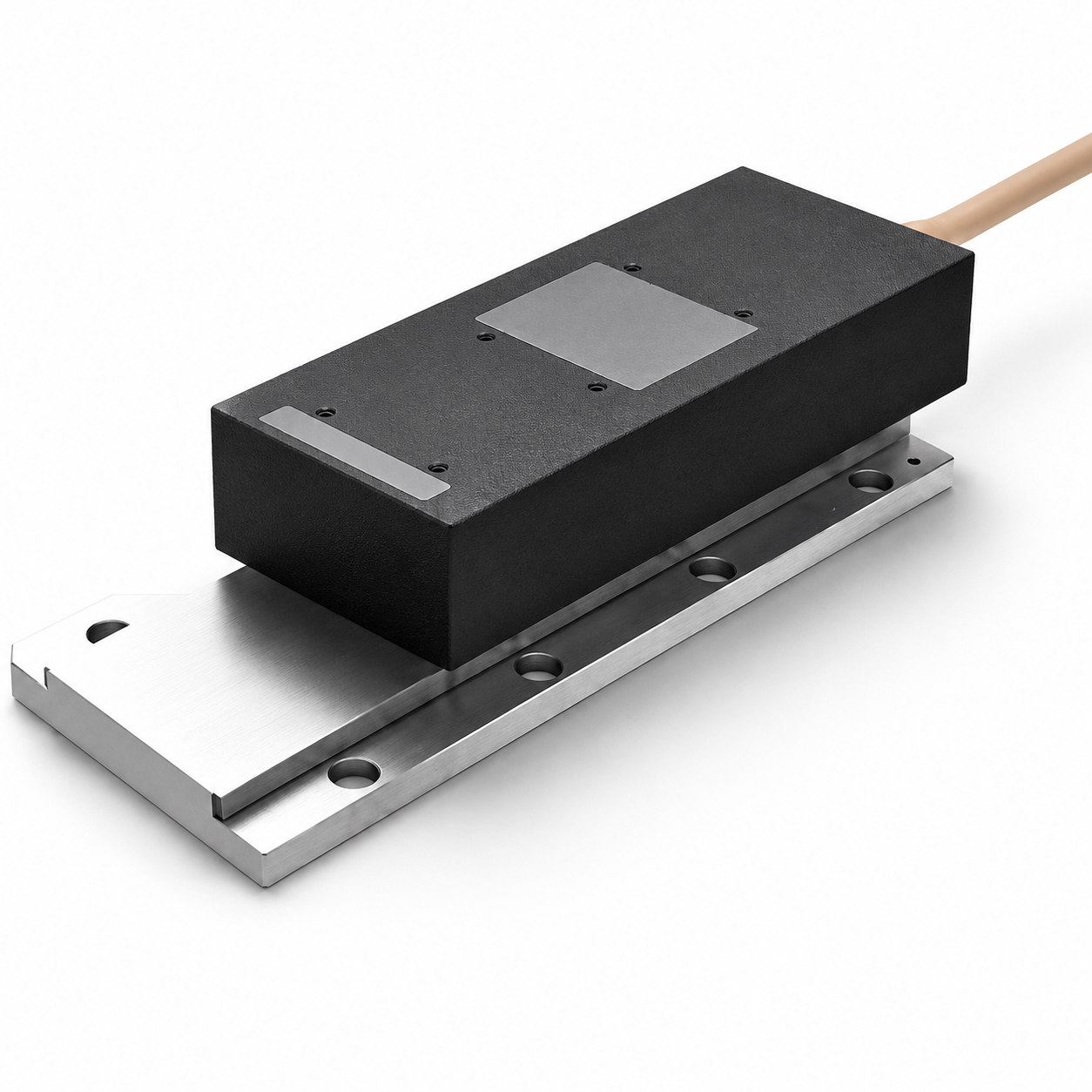

Линейный привод для позиционеров E-SWL-KS
Линейные двигатели для позиционеров серии E-SWL-KS достигают высоких скоростей, до 5 м/с и обладают отличной стабильностью скорости: колебания скорости не превышают ±0,01 %.Помимо ввысокой скорости, линейные двигатели E-SWL-KS обеспечивают высокое ускорение, крупные двигатели имеют ускорение 3–5 g, тогда как компактные двигатели легко обеспечивают ускорение более 10 g.
Данные линейные двигатели прямого привода обладают малыми пульсациями тягового усилия и скорости, что обеспечивает плавность хода. Точность позиционирования ограничена только разрешающей способностью датчика обратной связи и обычно достигает значений менее микрона. Имеют долгий срок службы без необходимости сервисного обслуживания.
Основные преимущества:
- Максимальная сила тяги: 129~3300 Н- Постоянная сила тяги: 39~1100 Н
- Запатентованная технология защиты от заедания.
- Высокая подъемная тяга
- Бесконтактная, не требующая обслуживания, бесщеточная конструкция.
- Трехфазная синусоидальная коммутация
- Максимальное ускорение до 10G
- Высокая точность и высокое разрешение позиционирования.
- Низкие теплопотери
- Компактные габариты
- Низкое притяжение
Параметр |
E-SWL-KS-S1 |
E-SWL-KS-S2 |
E-SWL-KS-S3 |
Эксплуатационные параметры |
|||
Постоянное усилие (при температуре Tmax), Н |
71 |
141 |
212 |
Пиковое усилие, Н |
142 |
282 |
425 |
Электрические параметры |
|||
Полюсной шаг (N-S), мм |
16 |
16 |
16 |
Постоянный ток (при температуре Tmax), А_скз |
3 |
3 |
4.5 |
Пиковый ток (длительность 1 с), А_скз |
6 |
6 |
9 |
Постоянная усилия (при 25°C ± 10%), Н/А_скз |
23.7 |
47 |
47.1 |
Обратная ЭДС (при 25°C ± 10%), В/м/с |
19.5 |
38.5 |
38.6 |
Постоянная двигателя (при 120°C), Нм/√Вт |
8.4 |
11.8 |
14.5 |
Индуктивность (при 25°C ± 20%), мГн |
21 |
44 |
41 |
Сопротивление (при 25°C ± 10%), Ом |
3.1 |
6.2 |
3.6 |
Сила притяжения, кН |
0.48 |
1.06 |
1.65 |
Тепловые параметры |
|||
Максимальная температура обмотки, °C |
150 |
150 |
150 |
Механические параметры |
|||
Масса подвижной части (катушки), кг |
0.7 |
1.3 |
2.2 |
Масса статора, кг/м |
3 |
3 |
3 |
