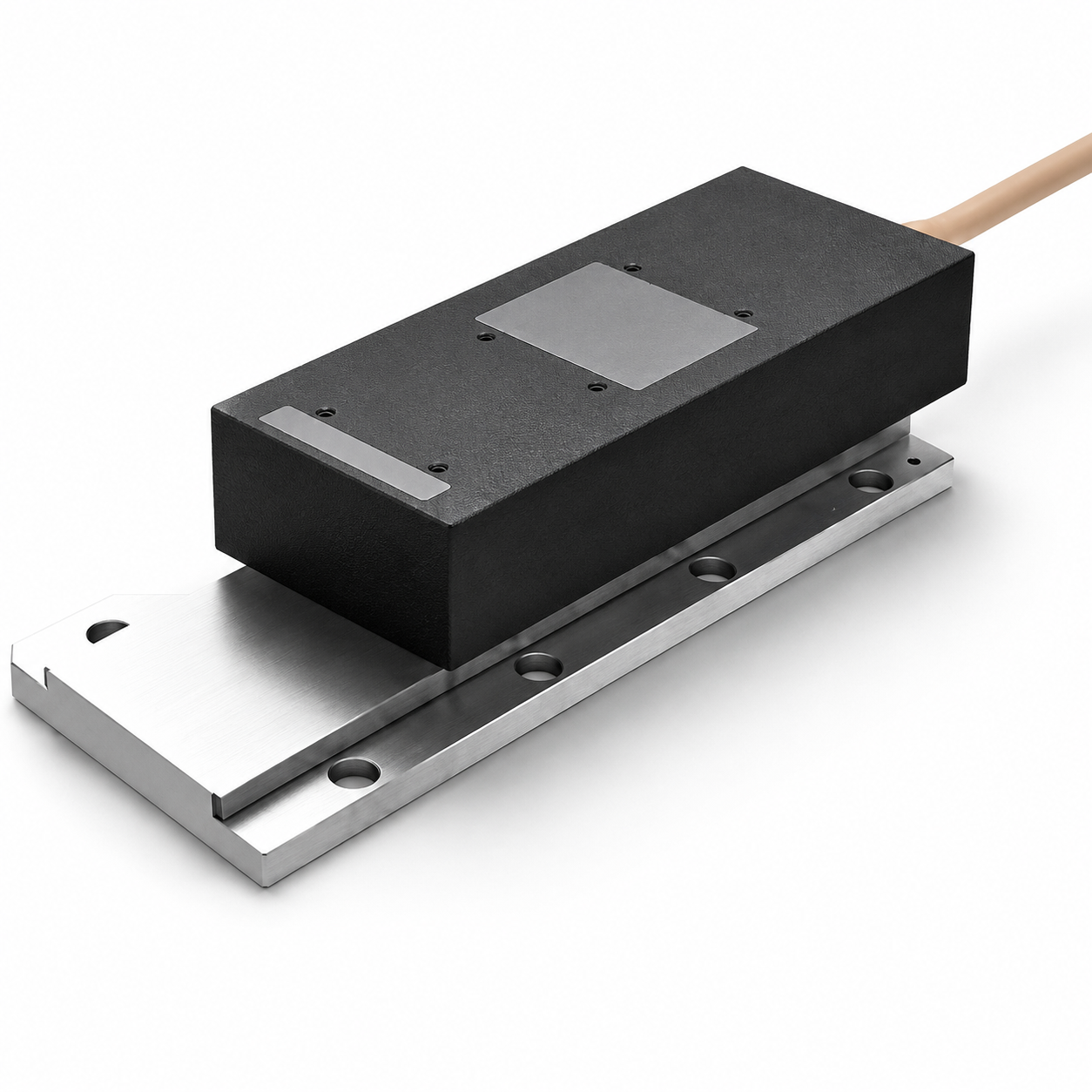

Линейный привод для позиционеров E-SWL-LS
Линейные двигатели для позиционеров серии EE-SWL-LS достигают высоких скоростей, до 5 м/с и обладают отличной стабильностью скорости: колебания скорости не превышают ±0,01 %.Помимо ввысокой скорости, линейные двигатели E-SWL-LS обеспечивают высокое ускорение, крупные двигатели имеют ускорение 3–5 g, тогда как компактные двигатели легко обеспечивают ускорение более 10 g.
Данные линейные двигатели прямого привода обладают малыми пульсациями тягового усилия и скорости, что обеспечивает плавность хода. Точность позиционирования ограничена только разрешающей способностью датчика обратной связи и обычно достигает значений менее микрона. Имеют долгий срок службы без необходимости сервисного обслуживания.
Основные преимущества:
- Максимальная сила тяги: 129~3300 Н- Постоянная сила тяги: 39~1100 Н
- Запатентованная технология защиты от заедания.
- Высокая подъемная тяга
- Бесконтактная, не требующая обслуживания, бесщеточная конструкция.
- Трехфазная синусоидальная коммутация
- Максимальное ускорение до 10G
- Высокая точность и высокое разрешение позиционирования.
- Низкие теплопотери
- Компактные габариты
- Низкое притяжение
Параметр |
E-SWL-LS-S1 |
E-SWL-LS-S2 |
E-SWL-LS-S3 |
Эксплуатационные параметры |
|||
Постоянное усилие (при температуре Tmax), Н |
190 |
379 |
573 |
Пиковое усилие, Н |
380 |
759 |
1145 |
Электрические параметры |
|||
Полюсной шаг (N-S), мм |
16 |
16 |
16 |
Постоянный ток (при температуре Tmax), А_скз |
4.5 |
4.5 |
8 |
Пиковый ток (длительность 1 с), А_скз |
9 |
9 |
16 |
Постоянная усилия (при 25°C ± 10%), Н/А_скз |
42 |
84 |
71.6 |
Обратная ЭДС (при 25°C ± 10%), В/м/с |
34.6 |
69 |
58.6 |
Постоянная двигателя (при 120°C), Нм/√Вт |
13.9 |
19.4 |
23.2 |
Индуктивность (при 25°C ± 20%), мГн |
20.5 |
41 |
20.5 |
Сопротивление (при 25°C ± 10%), Ом |
2.8 |
5.0 |
2.4 |
Сила притяжения, кН |
0.92 |
2.1 |
3.2 |
Тепловые параметры |
|||
Максимальная температура обмотки, °C |
150 |
150 |
150 |
Механические параметры |
|||
Масса подвижной части (катушки), кг |
1.1 |
2.4 |
3.1 |
Масса статора, кг/м |
5.8 |
5.8 |
5.8 |
