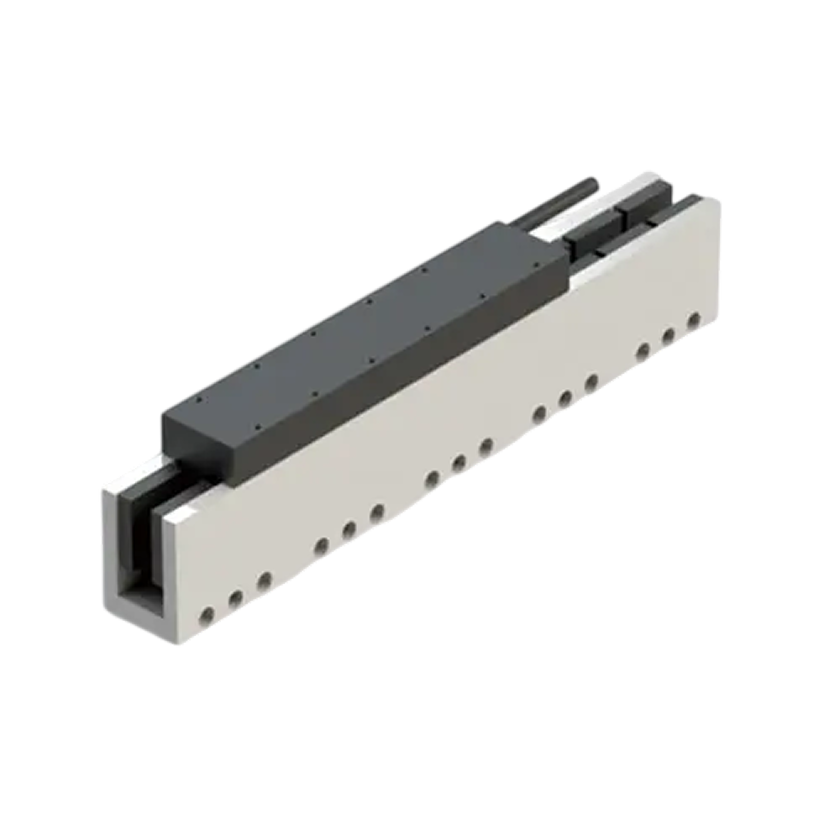

Линейный привод для позиционеров E-SUM-DM4
Линейные двигатели для позиционеров серии E-SUM-DM4 достигают высоких скоростей, до 5 м/с и обладают отличной стабильностью скорости: колебания скорости не превышают ±0,01 %.Помимо ввысокой скорости, линейные двигатели SUM-DM обеспечивают высокое ускорение, крупные двигатели имеют ускорение 3–5 g, тогда как компактные двигатели легко обеспечивают ускорение более 10 g.
Данные линейные двигатели прямого привода обладают малыми пульсациями тягового усилия и скорости, что обеспечивает плавность хода. Точность позиционирования ограничена только разрешающей способностью датчика обратной связи и обычно достигает значений менее микрона. Имеют долгий срок службы без необходимости сервисного обслуживания.
Основные преимущества:
- Максимальная сила тяги: 129~3300 Н- Постоянная сила тяги: 39~1100 Н
- Запатентованная технология защиты от заедания.
- Высокая подъемная тяга
- Бесконтактная, не требующая обслуживания, бесщеточная конструкция.
- Трехфазная синусоидальная коммутация
- Максимальное ускорение до 10G
- Высокая точность и высокое разрешение позиционирования.
- Низкие теплопотери
- Компактные габариты
- Низкое притяжение
Параметр |
E-SUM-DM3-S1 |
E-SUM-DM3-S2 |
E-SUM-DM3-S3 |
E-SUM-DM3-S4 |
E-SUM-DM3-S5 |
Эксплуатационные параметры |
|||||
Постоянное усилие (при температуре Tmax), Н |
36 |
72 |
108 |
144 |
216 |
Пиковое усилие, Н |
144 |
288 |
432 |
576 |
864 |
Электрические параметры |
|||||
Полюсной шаг (N-S), мм |
30 |
30 |
30 |
30 |
30 |
Постоянный ток (при температуре Tmax), А_скз |
2.3 |
2.3 |
2.3 |
2.3 |
2.3 |
Пиковый ток (длительность 1 с), А_скз |
9.2 |
9.2 |
9.2 |
9.2 |
9.2 |
Постоянная усилия (при 25°C ± 10%), Н/А_скз |
15.7 |
31.4 |
47.1 |
62.8 |
94.2 |
Обратная ЭДС (при 25°C ± 10%), В/м/с |
12.9 |
25.7 |
38.6 |
51.5 |
77.2 |
Постоянная двигателя (при 120°C), Нм/√Вт |
5.9 |
8.8 |
11 |
12.8 |
15.8 |
Индуктивность (при 25°C ± 20%), мГн |
2 |
4 |
6 |
8 |
12 |
Сопротивление (при 25°C ± 10%), Ом |
3.3 |
6 |
8.7 |
10.4 |
14.2 |
Сила притяжения, кН |
0 |
0 |
0 |
0 |
0 |
Тепловые параметры |
|||||
Максимальная температура обмотки, °C |
150 |
150 |
150 |
150 |
150 |
Механические параметры |
|||||
Масса подвижной части (катушки), кг |
0.3 |
0.6 |
0.9 |
1.2 |
1.8 |
Масса статора, кг/м |
9 |
9 |
9 |
9 |
9 |
