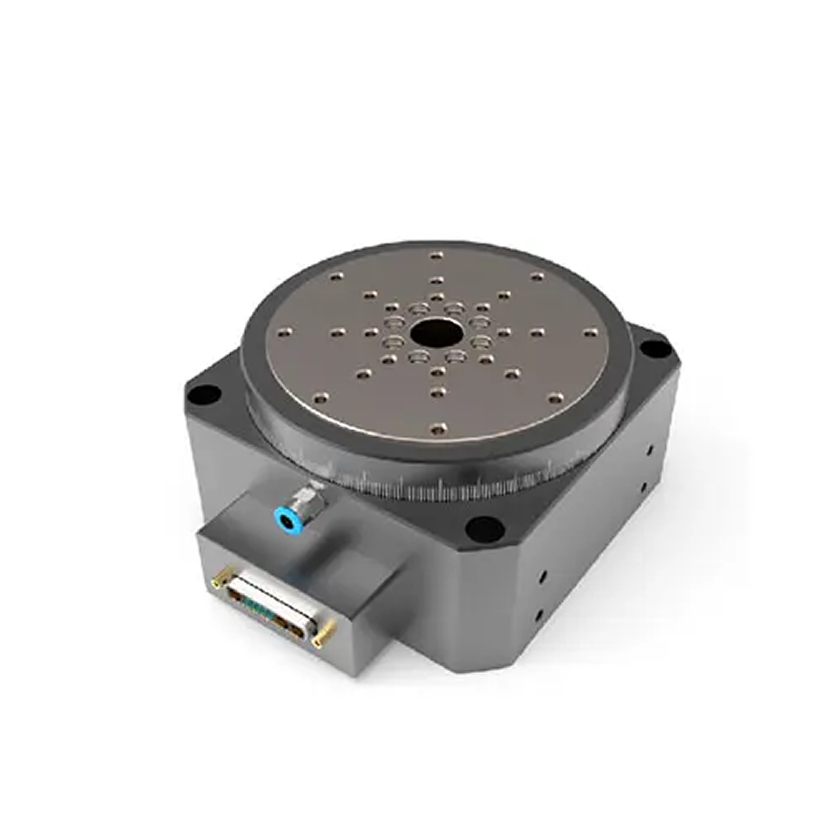

Моторизированный позиционер вращения с воздушными подшипниками для OEM
Серия позиционеров серии E-ABR-X основана на технологией воздушных подшипников и обеспечивает высокую точность позиционирования и длительный срок службы при достаточно компактных габаритах и относительно низкой массы позиционеров.Отсутствие контакта между движущимися элементами исключает возможность износа или снижения производительности с течением времени, что обеспечивает практически неограниченный срок службы. Легкая интергация в OEM изделия.
Основные преимущества:
- Позиционирование с высокой точностью.- Минимимальные осевые, радиальные и наклонные погрешности.
- Высокая грузоподъемность без снижения качества позиционирования.
- Легкая ОЕМ интеграция.
Области применения:
- Измерение округлости, плоскостности и погрешностей формы поверхности.- Микро- и нанотомография.
- Научные исследования проводящиеся на линиях синхротронного излучения.
- Высокоточное производство, включая алмазную токарную обработку, шлифовку и другие высокопроизводительные приложения.
- Оптические системы выравнивания, контроля и калибровки.
Параметр |
E-ABR80 |
E-ABR100 |
E-ABR250 |
|||
Стационарное |
Рабочее |
Стационарное |
Рабочее |
Стационарное |
Рабочее |
|
Минимальная радиальная нагрузка |
190 Н |
95 Н |
300 Н |
150 Н |
1200 Н |
600 Н |
Минимальная радиальная нагрузка |
500 Н |
250 Н |
1200 Н |
600 Н |
7000 Н |
3500 Н |
Минимальная нагрузка для кантования |
10 Нм |
5 Нм |
30 Нм |
15 Нм |
450 Нм |
225 Нм |
Минимальная радиальная жесткость |
60 Н/мкм |
80 Н/мкм |
230 Н/мкм |
|||
Минимальная осевая жесткость |
175 Н/мкм |
230 Н/мкм |
1150 Н/мкм |
|||
Минимальная жесткость кантования |
0,12 Н/мкм |
0,3 Н/мкм |
7,5 Н/мкм |
|||
Ошибка синхронного радиального движения |
100 нм |
100 нм |
100 нм |
|||
Ошибка синхронного осевого движения |
100 нм |
100 нм |
100 нм |
|||
Ошибка синхронного движения кантования |
1 мкрад |
1 мкрад |
1 мкрад |
|||
Масса ротора |
1300 г |
3300 г |
70 кг |
|||
Общая масса |
3200 г |
9300 г |
32 кг |
|||
Момент инерции |
0,0009 кг*м2 |
0,005 кг*м2 |
0,254 кг*м2 |
|||
Максимальная скорость вращения |
15 000 об/мин. |
7500 об/мин. |
1800 об/мин. |
|||
Максимальный расход воздуха |
20 л/мин. |
23 л/мин. |
45 л/мин. |
|||
