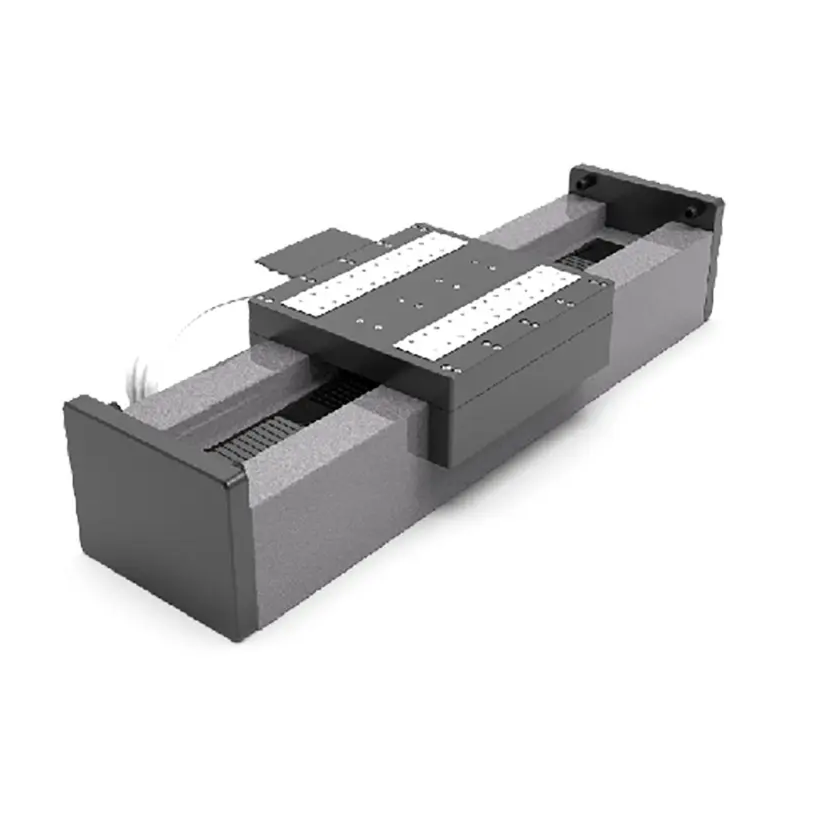

Линейный моторизированный позиционер на воздушных подшипниках с большим ходом и высокой грузоподъемностью (X-axis)
Позиционеры серии EC-ABLE340-X имеют линейный двигатель, воздушные подшипники и встроенный высокоточный энкодер, что обеспечивает сверхвысокую точность позиционирования по оси X. Сочетание этих бесконтактных компонентов обеспечивает позиционирование с минимальным трением, что в свою очередь гарантирует высочайшую производительность и длительный срок службы.
Основные преимущества:
- Ход 1000 мм.- Грузоподъемность 200 кг.
- Конструкция с воздушным подшипником.
- Высокоточная обратная связь от линейного энкодера.
- Исключительная стабильность скорости.
Области применения:
- Метрология.- Фотоника.
- Прецизионное сканирование в производстве полупроводников или плоских дисплее.
|
Технические характеристики |
E-EC-ABLE340-500 |
E-EC-ABLE340-1000 |
|
Ход |
500 мм |
1000 мм |
|
Разрешение оптического энкодера |
0,1 мкм (опционально до 1 нм) |
|
|
Тяга двигателя |
Постоянная 550 Н/ Пиковая 1100 Н |
|
|
Повторяемость |
≤±0,2 мкм (при наличии дифракционной решетки 5 нм, ±50 нм) |
|
|
Точность |
2 мкм/100 мм (после калибровки может быть менее 0,5 мкм/100 мм) |
|
|
Прямолинейность |
≤±0,5 мкм |
≤±1 мкм |
|
Плоскостность |
≤±0.5 мкм/20мм |
|
|
Максимальная скорость |
3000 мм/c |
|
|
Максимальная грузоподъемность |
200 кг |
|
