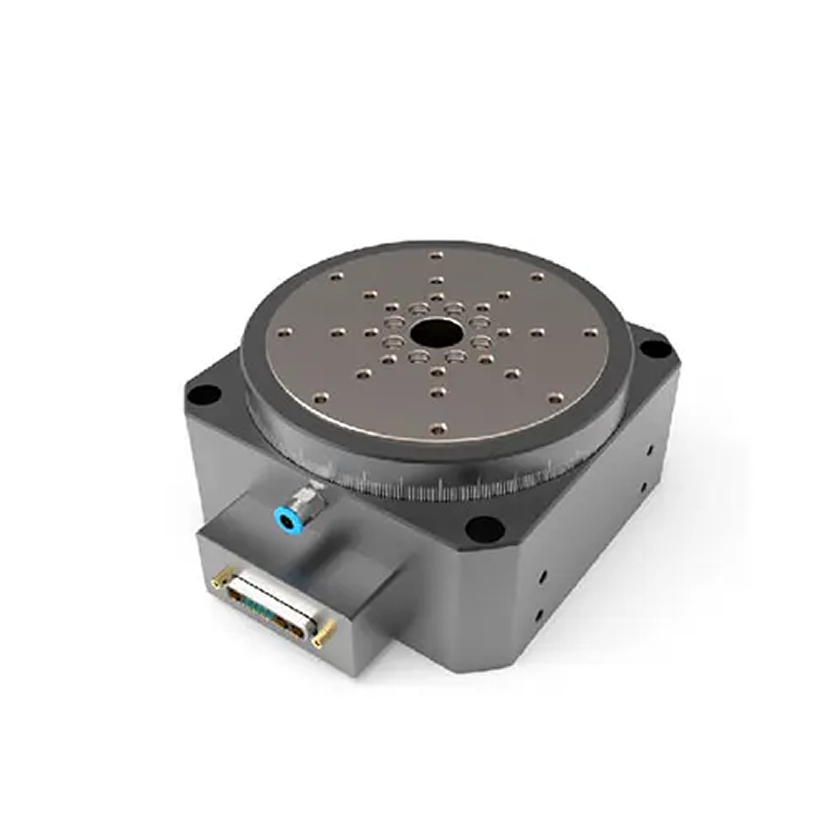

Моторизированный позиционер вращения с воздушными подшипниками
Серия позиционеров вращения EABRX реализована на технологии воздушных подшипников, которая обеспечивает точность хода на нанометровом уровне при высокой грузоподъемности.Основные преимущества:
1. Обеспечивают непрерывное вращение на 360° с точностью позиционирования на нанометровом/микронном уровне.2. Обеспечивают сверхнизкое трение и бесконтактное вращение благодаря аэростатическому подшипнику, предотвращая механический износ и люфт.
3. Обеспечивают стабильную несущую способность при вращении на высоких скоростях, с превосходной виброустойчивостью и подавлением биений.
4. Обеспечивают быстрый сброс на ноль и многопозиционную предустановку, реализуя согласование автоматического и полуавтоматического режимов работы.
5. Оснащен высокоточным угловым энкодером для обеспечеиня обратной связи положения в реальном времени и его управлением.
Области примениния:
- Поверхностная метрология, включая измерение округлости, плоскостности и погрешностей формы.
- Микро- и нанотомография
- Различные исследования проводимые на линиях синхротронного излучения.
- Производство, включая алмазную токарную обработку, шлифовку и другие.
- Оптические системы выравнивания, контроля и калибровки.
|
Ход |
360° |
|
Крутящий момент двигателя |
Номинальный крутящий момент: 4,9 Нм, пиковый крутящий момент: 11 Нм |
|
Максимальная скорость |
600 об/мин (аналоговый сигнал) |
|
Линии энкодера |
11840 линий |
|
Разрешение энкодера |
0,41 сек (опционально 1 Vpp) |
|
Повторяемость |
≤±1 сек. |
|
Максимальная осевая нагрузка (5 бар) |
660 Н |
|
Максимальная радиальная нагрузка (5 бар) |
360 Н |
|
Максимальная осевая жесткость (5 бар) |
480 Н/мкм |
|
Максимальная радиальная жесткость (5 бар) |
160 Н/мкм |
|
Максимальное осевое биение |
<100 нм |
|
Максимальное радиальное биение |
<100 нм |
|
Общий расход воздуха |
25 Нл/мин |
