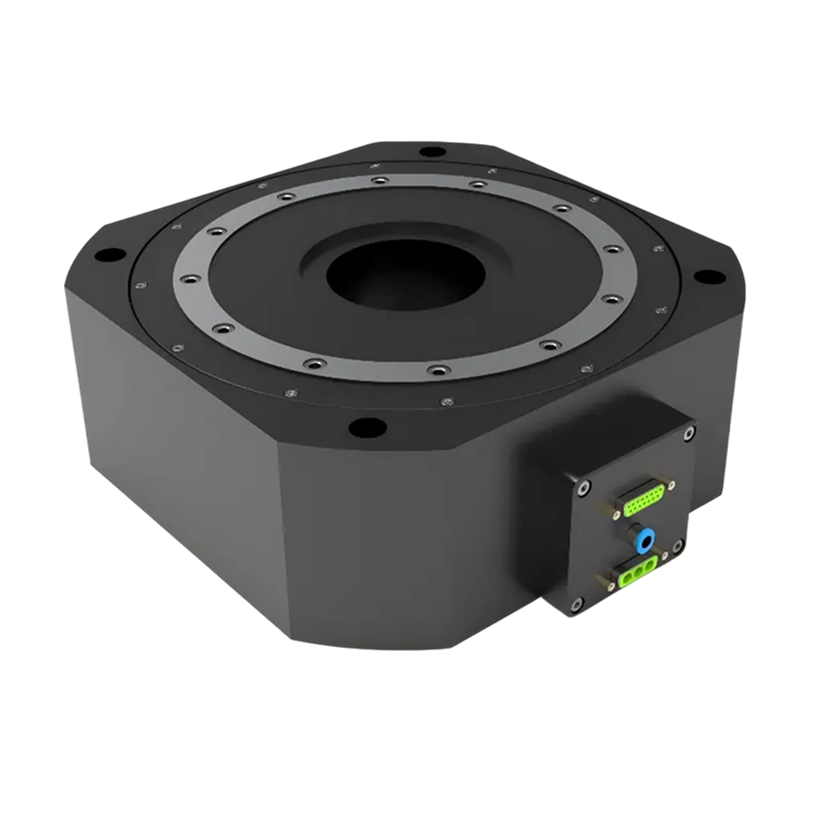

Позиционер вращения с прямым приводом и воздушными подшипниками
E-EABT-D225 — это экономичный в эксплкатации позиционер вращения с прямым приводом и воздушными подшипниками, специально разработаный для задач требующих высокой точности позиционирования. Благодаря сочетанию технологии воздушных подшипников, которые не создают трения и компактного двигателя с прямым приводом, исключается механический люфт и износ, что обеспечивает возможность сверхплавного вращения и обеспечивает исключительную стабильность для широкого спектра промышленных и метрологических задач.Основные характеристики:
- Номинальный крутящий момент 0,68 Нм (пиковый 1,5 Нм), обеспечивающий точное позиционирование со скоростью до 1000 об/мин.
- Энкодер 20000 линий обеспечивает разрешение 0,32 угловых секунды, с возможностью подключения сигнала 1 Vpp для повышения точности позиционирования.
- Точность повторяемости позиционирования менее ±1 угловой секунды.
- При давлении 5 бар позиционер выдерживает максимальную осевую нагрузку до 806 Н и максимальную радиальную нагрузку до 620 Н.
- Осевое и радиальное биение составляют менее 0,8 мкм, обеспечивает превосходное выравнивание при вращении с высокой точности.
Низкий расход воздуха 16 Нл/мин.
Области применения:
-Производство полупроводниковой продукции и электроники (контроль пластин, метрология и выравнивание);
- Прецизионный оптический контроль, сканирование и микроскопия;
- Координатно-измерительные машины (КИМ);
- 3D-метрология и ротационное сканирование;
- Лабораторные исследования, калибровка и контроль качества;
- Испытание компонентов в аэрокосмической и автомобильной промышленности;
|
Ход |
360° |
|
Крутящий момент двигателя |
Номинальный крутящий момент: 0,68 Нм, пиковый крутящий момент: 1,5 Нм |
|
Максимальная скорость |
1000 об/мин (аналоговый сигнал) |
|
Линии энкодера |
20000 линий |
|
Разрешение энкодера |
0,32 сек (опционально 1 Vpp) |
|
Повторяемость |
≤±1 сек. |
|
Максимальная осевая нагрузка (5 бар) |
806 Н |
|
Максимальная радиальная нагрузка (5 бар) |
420 Н |
|
Максимальная осевая жесткость (5 бар) |
402 Н/мкм |
|
Максимальная радиальная жесткость (5 бар) |
205 Н/мкм |
|
Максимальное осевое биение |
<0,8 мкм |
|
Максимальное радиальное биение |
<0,8 мкм |
|
Общий расход воздуха |
16 Нл/мин |
