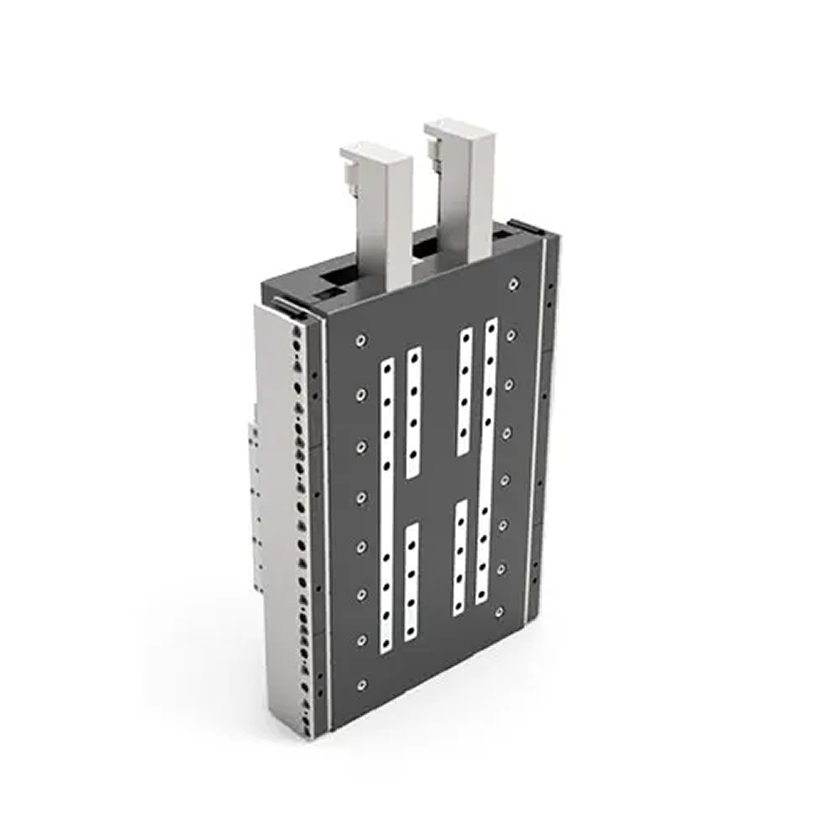

Моторизированный вертикальный (Z) позиционер на воздушных подшипниках
Серия вертикальных (Z) позиционеров E-NFZ240-Z имеет специальную конструкцию с воздушными подшипниками для получения высоких динамических характеристик.В конструкции E-LMT145-Z используется предварительная нагрузка «воздух-воздух» как на вертикальной, так и на горизонтальной поверхностях. Противодействующее давление тонкой пленки поддерживает номинальный допуск зазора подшипника. Такая конструкция, в дополнение к большой площади поверхности в распределяющей нагрузку по большой площади поверхности, обеспечивает выдающуюся жесткость и идеально подходит для работы с высокими или смещенными нагрузками.
Основные преимущества:
-Активная пневматическая предварительная нагрузка на все поверхности воздушных подшипников;-Линейная обратная связь энкодера обеспечивает разрешение менее нанометра;
-Высокая жесткость для больших нагрузок и превосходные геометрические характеристики;
- Ход от 50 до 100 мм;
-Встроенный противовес;
|
Технические характеристики |
NF240-Z100 |
NF240-Z200 |
|
Ход (Z) |
100 мм |
200 мм |
|
Тип привода |
двойной привод с линейным двигателем |
|
|
Растровое разрешение |
sincos 4,88 нм (опционально: более высокое разрешение) |
|
|
Тяга двигателя |
непрерывная 60 Н / пиковая 210 Н |
непрерывная 120 Н / пиковая 420 Н |
|
Минимальный размер шага |
50 нм (в паре с наноШИМ или линейным драйвером) |
|
|
Повторяемость |
±150 нм |
|
|
Точность |
±300 нм |
|
|
Плоскосность |
≤±2,5 мкм |
≤±3,5 мкм |
|
Прямолинейность |
±1,5 мкм |
±2 мкм |
|
Максимальная скорость |
300 мм/c |
|
|
Вертикальная грузоподъемность |
25 кг |
|
