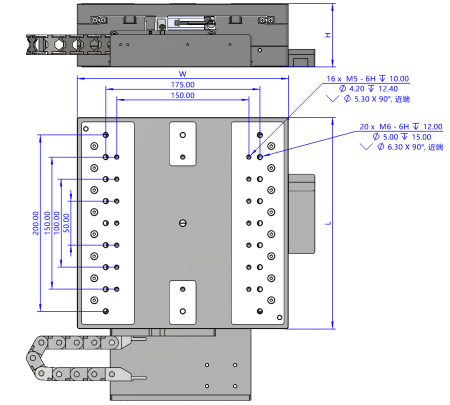

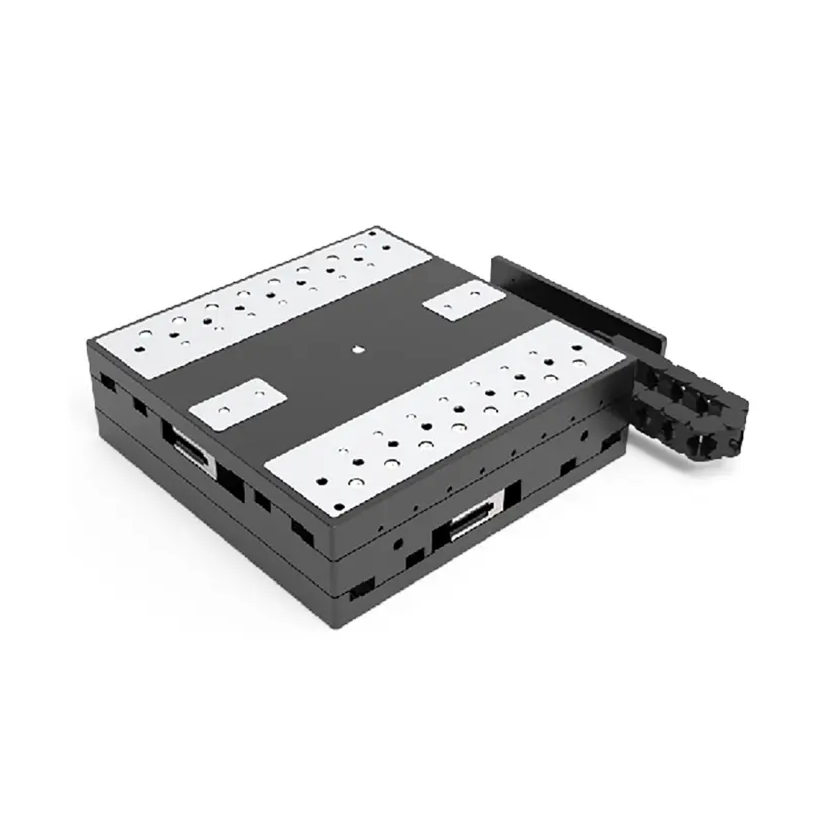

2-х осевой (XY) моторизированный позиционер с нанометровым разрешением
Серия 2-х осевых (XY) моторизированных позиционеров E-LMT-XY обеспечиват плавную работу даже на самых низких скоростях с одновременным отсутствием вибрации на высоких скоростях. Исключает нелинейность в управлении для легкого контроля положения.Основные преимущества:
- Высокоточное измерение положения с помощью инкрементального линейного энкодера.Бесконтактные оптические энкодеры измеряют положение с наибольшей точностью непосредственно на платформе . Нелинейность, механический люфт или упругая деформация не влияют на измерение.
- В направляющих с перекрестными роликами точечный контакт шариков в шариковых направляющих заменяется линейным контактом закаленных роликов. Следовательно, они значительно жестче и требуют меньшего предварительного натяжения, что снижает трение и обеспечивает более плавную работу. Направляющие с перекрестными роликами также отличаются высокой точностью направляющих и грузоподъемностью. Сепараторы роликов с силовым приводом предотвращают ползучесть сепаратора.
Области применения:
- Медицина;- Лазерная резка;
- Сканирование;
- Биотехнологии;
- Метрология. AOI (Автоматический оптический контроль);
- Лазерная маркировка;
|
Технические характеристики |
LMT-XY-100X100 |
-200X200 |
-300X300 |
|
|
Ход (XY) |
100х100 мм |
200х200 мм |
300х300 мм |
|
|
Тип привода |
3-х фазный линейный двигатель |
|||
|
Разрешение оптического энкодера |
Абсолютное значение 50 нм или sincos 4,88 нм (опционально доступно более высокое разрешение) |
|||
|
Тяга двигателя |
Непрерывная 40 Н/пиковая 90 Н |
Непрерывная 60 Н/пиковая 210 Н |
Непрерывная 60 Н/пиковая 210 Н |
|
|
Минимальный шаг |
10 нм (с наноШИМ или линейным драйвером) |
|||
|
Повторяемость |
±0.3 мкм |
|||
|
Точность |
±1 мкм |
|||
|
Плоскостность |
6 мкм |
8 мкм |
10 мкм |
|
|
Жесткость |
1 мкм |
1,5 мкм |
2,5 мкм |
|
|
Максимальная скорость |
500 м/c |
|||
|
Максимальная грузоподъемность |
15 кг |
30 кг |
50 кг |
|
