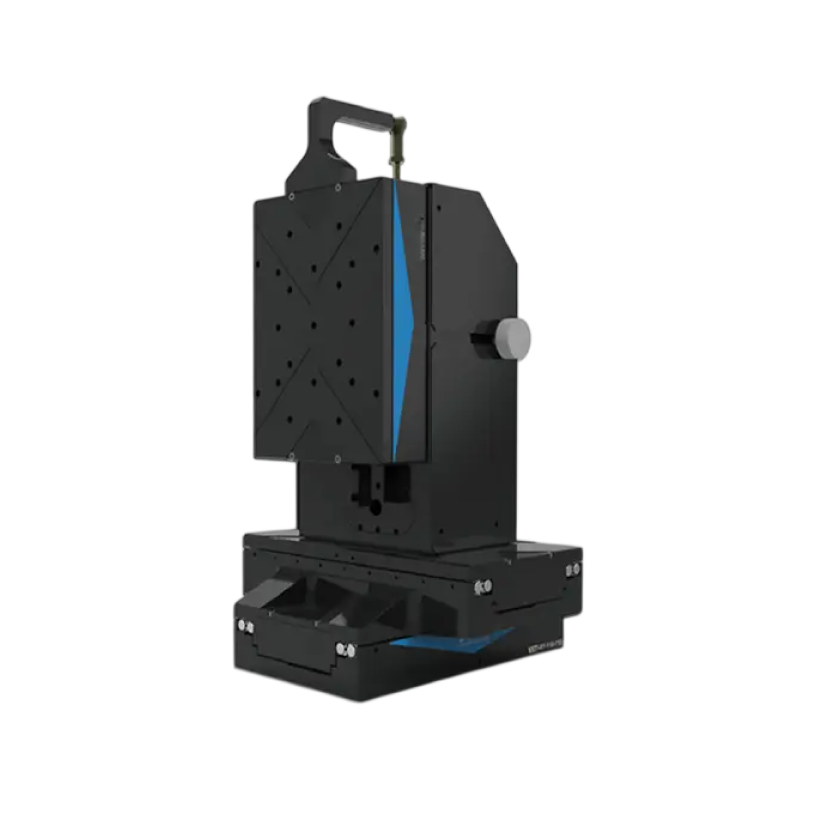

3-х осевой (XYZ) моторизированный позиционер для сверхточного позиционирования с нанометровым разрешением
Серия иозиционеров EG-DL130ZL представляет собой 3-х осевые(XYZ) позиционеры с нанометровой точностью позиционирования. Эта серия использует передовую технологию линейного привода и цилиндрические противовесы в сочетании с высокоточной конструкцией направляющих с перекрестными роликами, что обеспечивает пользователям превосходную нанометровую точность позиционирования и стабильность. Позиционеры серии DL130ZL может выдерживать максимальную вертикальную нагрузку 10 кг, максимальную скорость 200 мм/с и максимальное ускорение холостого хода 1g.Основные приимущества:
-Привод: линейный двигатель с цилиндрическими противовесами и высокоточные перекрестные роликовые направляющие;- Плоскостность и прямолинейность по всему ходу менее ±2 мкм;
- Разрешение 1 нм, повторяемость ±100 нм, точность позиционирования ±300 нм;
Частота среза более 100 Гц, отличные динамические характеристики;
- Максимальная вертикальная нагрузка 10 кг;
Области применения:
- Секвенирование генов в биомедицинской области;- Изготовление волоконно-оптических микросистем;
- Измерения и контроль, определение контуров поверхности;
- Юстировка волоконно-оптических элементов, оптическое производство и контроль;
- Тестирование датчиков и процессы сканирования;
|
Технические характеристики |
EG-DL130ZL-035 |
EG-DL130ZL-060 |
|
Ход (XYZ) |
35мм х 35мм |
60 мм |
|
Точность |
±300 нм |
|
|
Двусторонняя повторяемость |
±100 нм |
|
|
Тангаж |
10 угловых секунд |
|
|
Рыскание |
5 угловых секунд |
|
|
Плоскостность |
±2 мкм |
|
|
Прямолинейность |
±2 мкм |
|
|
Ортогональность |
5 угл. сек. |
|
|
Максимальная скорость |
200 мм/c |
|
|
Непрерывная сила |
24,2 Н |
|
|
Максимальная сила |
170,4 Н |
|
|
Вертикальная грузоподъемность |
10 кг |
|
|
Разрешение |
1 нм |
|
|
Минимальный шаг позиционирования |
5 нм |
|
|
Стабильность положения |
|
|
