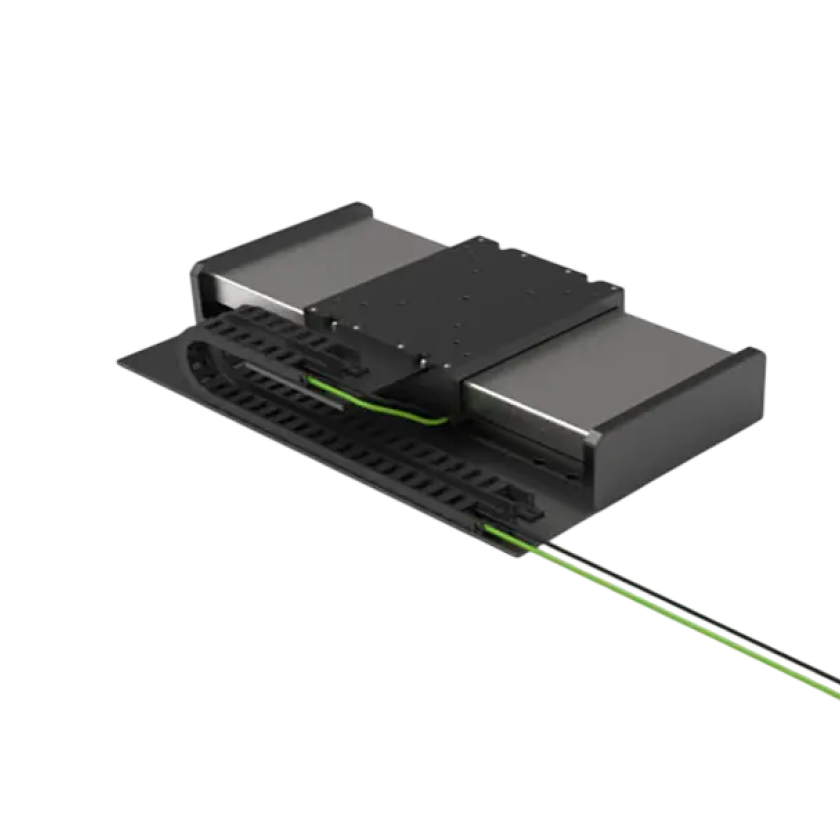

Линейный моторизированный позиционер для промышленных применений
Линейные моторизированные позиционеры серии E-U1LM200-X обладают высокой грузоподъемностью и высокими динамическими характеристиками.Ориентированы для работы в сложных промышленных условиях и отличаются высокой жесткостью конструкции и использованием высококачественных компонентов: направляющие с шарикоподшипниками, трехфазный линейный двигатель, инкрементальный линейный энкодер. Высокое разрешение энкодера обеспечивает превосходную точность отслеживания положения.
Возможность конфигурации многоосевых позиционеров XY и XYZ.
Трехфазный магнитный привод обеспечивают высокую скорость позиционирования. Такой привод идеально подходит для задач где требуется позиционирование с чрезвычайно высокими требованиями к точности. Обеспечивает плавный ход даже на самых низких скоростях и одновременное отсутствие вибраций на высоких скоростях.
Области применения:
- Лазерная резка.- Сканирование.
- Цифровая печать.
- Сборка и контроль электронных компонентов.
- AOI (автоматизированный оптический контроль), автоматизация, производство плоских экранов.
- Области применения с высокими требованиями к точности позиционирования, плавности хода, короткому времени стабилизации и низкой погрешности отслеживания положения.
|
Технические характеристики |
U1LM200-100 |
-200 |
-300 |
-400 |
-500 |
-600 |
-800 |
|
Ход |
100 мм |
200 мм |
300 мм |
400 мм |
500 мм |
600 мм |
800 мм |
|
Разрешение оптического энкодера |
100 нм (опционально до 1 vpp) |
||||||
|
Тяга двигателя |
Непрерывное усилие 132 Н/пиковое усилие 233 Н |
||||||
|
Повторяемость |
≤±0,5 мкм |
||||||
|
Точность |
Без калибровки ±4 мкм/100 мм (менее ±1,5 мкм после калибровки) |
||||||
|
Плоскостность |
±1,5 |
±2,5 |
±3,5 |
±4 |
±5 |
±6,5 |
±8 |
|
Прямолиненость |
±1,5 |
±2,5 |
±3,5 |
±4 |
±5 |
±6,5 |
±8 |
|
Максимальная скорость |
2 м/c |
||||||
|
Подвижная масса |
6,5 кг |
||||||
|
Горизонтальная грузоподъемность |
40 кг |
||||||
|
Боковая грузоподъемнось |
20 кг |
||||||
