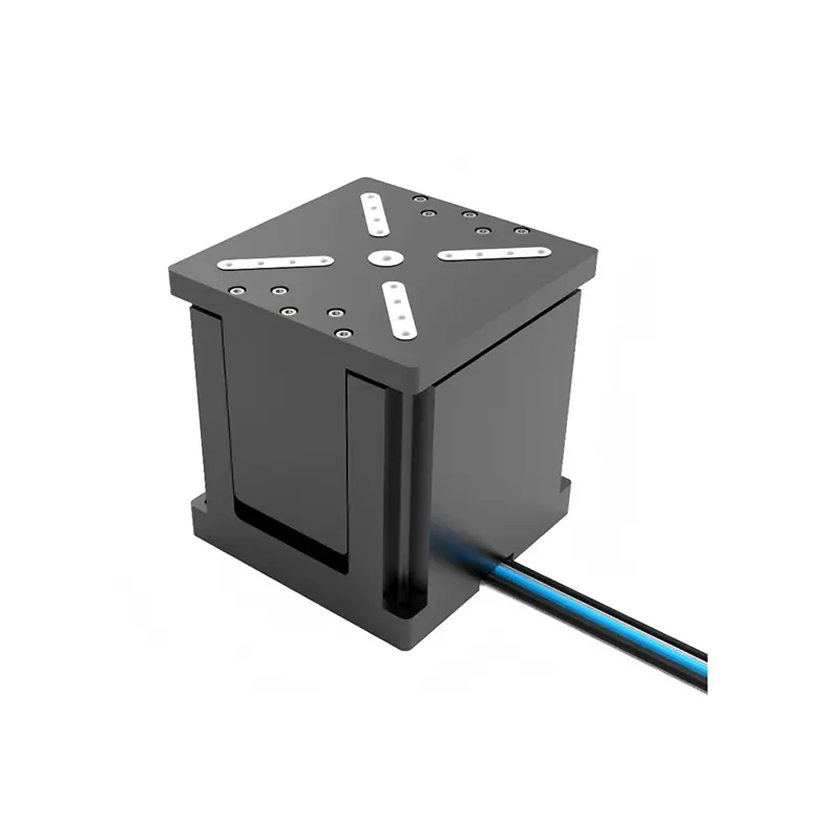

Моторизированный позиционер для сверхточного вертикального позиционирования (Z-Axis)
Моторизированный позиционер для сверхточного вертикального позиционирования, в качестве привода используется мотор со звуковой катушкой, который обеспечивает разрешение позиционирования на нанометровом уровне, исключительную повторяемость и плавное движение без люфта. Идеальное решение для высокотехнологичных промышленных и метрологических задач.- Мощный двигатель с звуковой катушкой: номинальная непрерывная силой тяги 56 Н, пиковая 300 Н, обеспечивает быстрое и точное позиционирование.
- Сверхвысокое разрешение энкодера: синусоидальный/косинусоидальный энкодер с разрешением 4,88 нм (опционально доступно более высокое разрешение).
- Точная регулировка положения: минимальный шаг до 10 нм при использовании с наноШИМ или линейным драйвером.
- Большой ход и стабильность: диапазон хода 50 мм с повторяемостью ±200 нм и точностью позиционирования ±500 нм.
-Превосходная плоскостность и прямолинейность: плоскостность 5 мкм и прямолинейность 2 мкм.
- Высокая скорость и грузоподъемность: максимальная скорость 100 мм/с, максимальная нагрузка 12 кг.
Области применения:
- Контроль и зондирование полупроводниковых пластин.- Точная оптическая фокусировка и системы выравнивания.
- Микроскопические и метрологические системы.
- Лазерная обработка и 3D-печать.
-Научные применения, требующие высокой точности позиционирования
|
Тип мотора |
Двигатель с звуковой катушкой |
|
Разрешение |
Sin/Cos 4,88 нм (более высокое разрешение опционально) |
|
Тяга двигателя |
Номинальная тяга: 56 Н, пиковая тяга: 300 Н |
|
Минимальный шаг |
10 нм (в сочетании с NanoPWM или линейным драйвером) |
|
Ход |
50 мм |
|
Повторяемость |
±200 нм |
|
Точность повторяемости |
±500 нм |
|
Плоскосность |
5 мкм |
|
Прямолинейность |
2 мкм |
|
Максимальная скорость |
100 мм/c |
|
Максимальная грузоподъемность |
12 кг |
