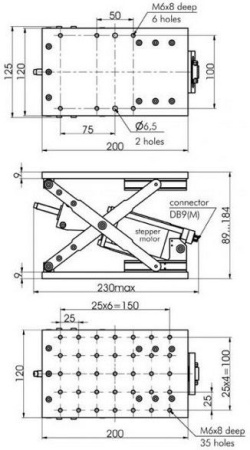

Будучи очень компактным, моторизованный вертикальный транслятор 8MVT188-20 обеспечивает плавное и стабильное изменение высоты. Он имеет большой диапазон перемещения и большую максимальную нагрузку. Ведущий винт работает под разным углом, поэтому разрешение транслятора меняется с позицией. Во время перемещения верхняя платформа остаётся параллельной базе. Платформа имеет набор отверстий под винты М6, расположенных по сетке с шагом 25 мм. База имеет шесть резьбовых и два сквозных отверстия под винты М6. Материал: анодированный алюминий.
Примеры использования: компенсация различий по высоте в различных частях оптической схемы, автоматизация технологических процессов типа лазерной сварки.
Тип шагового двигателя - 5918, 200 шагов. Возможна установка любого другого двигателя. Максимальная нагрузка и скорость перемещения зависят от типа двигателя.
- Жесткая пантографическая конструкция
- 16 шарикоподшипников
- Привод с шаговым двигателем
- Прецизионный ведущий винт
- Диапазон вертикального перемещения 95 мм
- Размер платформы 120*200 мм
| Параметр | Значение |
| Диапазон перемещения | 95 мм |
|
Высота |
|
| Мин. | 89 мм |
| Макс. | 184 мм |
| Шаг ведущего винта | 1 мм |
| Параллельность верхней и нижней пластин | 1 мм |
| Максимальная нагрузка | 8 кг (зависит от типа двигателя и контроллера) |
| Материал | Анодированный алюминий |
| Напряжение питания | 36 В |
| Двигатель | 5918 |
| Разъем двигателя | DB9(M) |
| Масса | 4,3 кг |
