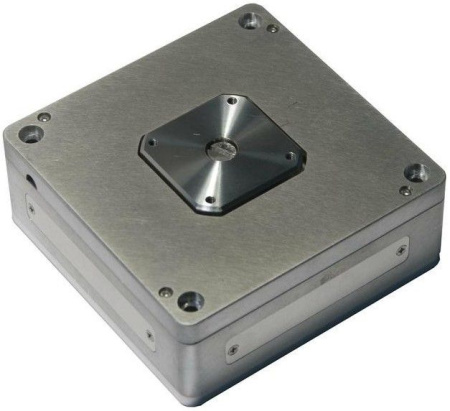

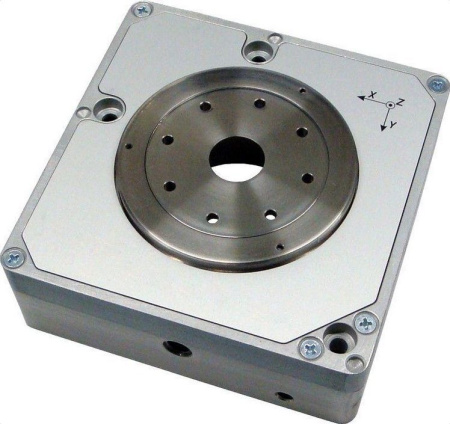

8NTS - плоскопараллельное устройство для позиционирования / сканирования (сканирование в одной плоскости). Устройство в монолитном металлическом корпусе (как правило, из высококачественного алюминиевого сплава), в котором с помощью электроэрозионной вырезки и других точных методов сформированы каналы для пьезокерамических приводов, подвижных элементов платформы и т.д. Такая конструкция обеспечивает идеальную плоскостность и линейность движения. Кроме того, у данных устройств высокая механическая прочность по сравнению с хрупкими пьезоэлектрическими трубками.
Все оси 8NTS снабжены емкостными датчиками перемещения включенных в цепи цифровой обратной связи. Это обеспечивает высокую точность и линейность движения , устраняет последствия дрейфа (ползучести) пьезокерамики. Измерительная часть основана на время-цифровом преобразователе (TDC), который физически расположен очень близко к датчикам. Таким образом, он сразу же выдает цифровой сигнал, пропорциональный измеряемой емкости. Это сводит к минимуму влияние внешних электромагнитных помех, а также делает возможным использование длинных кабелей для подключения сканера к контроллеру.
Контроль за сканированием осуществляется с помощью контроллеров 8NSC.
| Параметр | Значение |
| Диапазон перемещений по XY, мкм | 200 |
| Диапазон перемещений по оси Z, мкм | - |
| Резонансная частота по осям XY, кГц | 1 |
| Резонансная частота по оси Z, кГц | - |
| Минимальный шаг перемещения, нм | 0.1 |
| Максимальное отклонение от нормали, ° | < 0.01 |
| Максимальная скорость сканирования, Гц (линий/сек) | 10 |
| Максимальная масса образца, г | 100 |
| Рабочий температурный диапазон, °C | ±40 |
