Для получения выского индекса модуляции модулятор содержит резонансный контур настроенный на частоту в диапазоне 10-30 МГц.

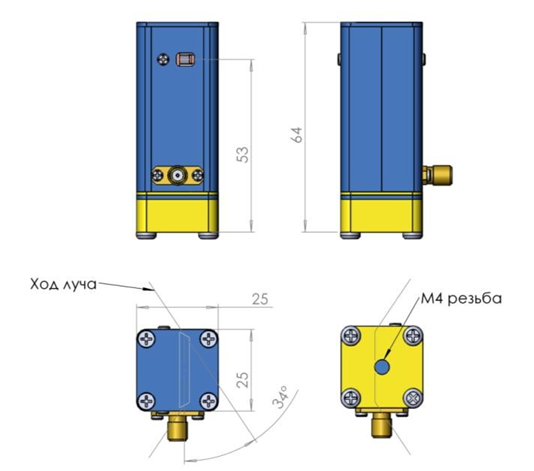

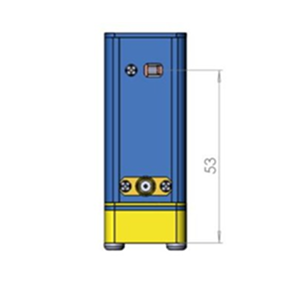

Рис.1. Схема модулятора

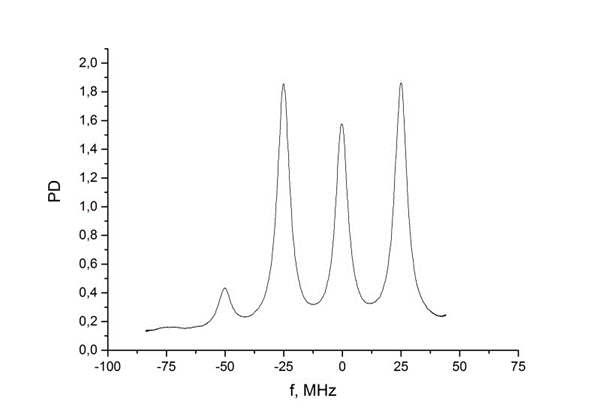

Рис.2. Распределение оптического спектра промодулированного луча на 1064 нм после интерферометра Фабри-Перо при RF мощности на ЭОМ 33dBm.

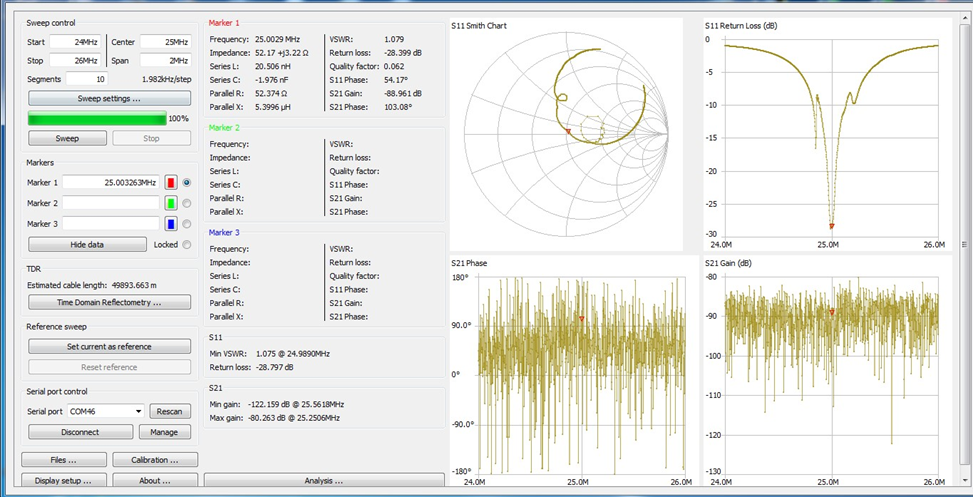

Рис.3. Параметры согласования входа блока ЕОМа.
|
Диапазон длин волн |
0,5 – 2 мкм. |
|
Эффективная апертура |
1,6 х 2,5 мм. |
|
Максимальная оптическая входная мощность |
1Вт/мм2 на 1064 нм. |
|
Входной коннектор |
SMA. |
|
Входное сопротивление на резонансной RF частоте |
50 Ом. |
Усилитель мощности (опционально):
|
Коэффициент усиления |
35 dB Диапазон частот 1 – 700 МГц. |
|
Уровень входного сигнала |
< 0 dBm. |
|
Выходная мощность |
< 35dBm (3Вт). |
|
Напряжение питания |
+15В. |
Разъем Db9 питания на усилитель:
|
1 |
NC |
|
2 |
NC |
|
3 |
GND |
|
4 |
GND |
|
5 |
GND |
|
6 |
+VCC |
|
7 |
NC |
|
8 |
NC |
|
9 |
NC |
