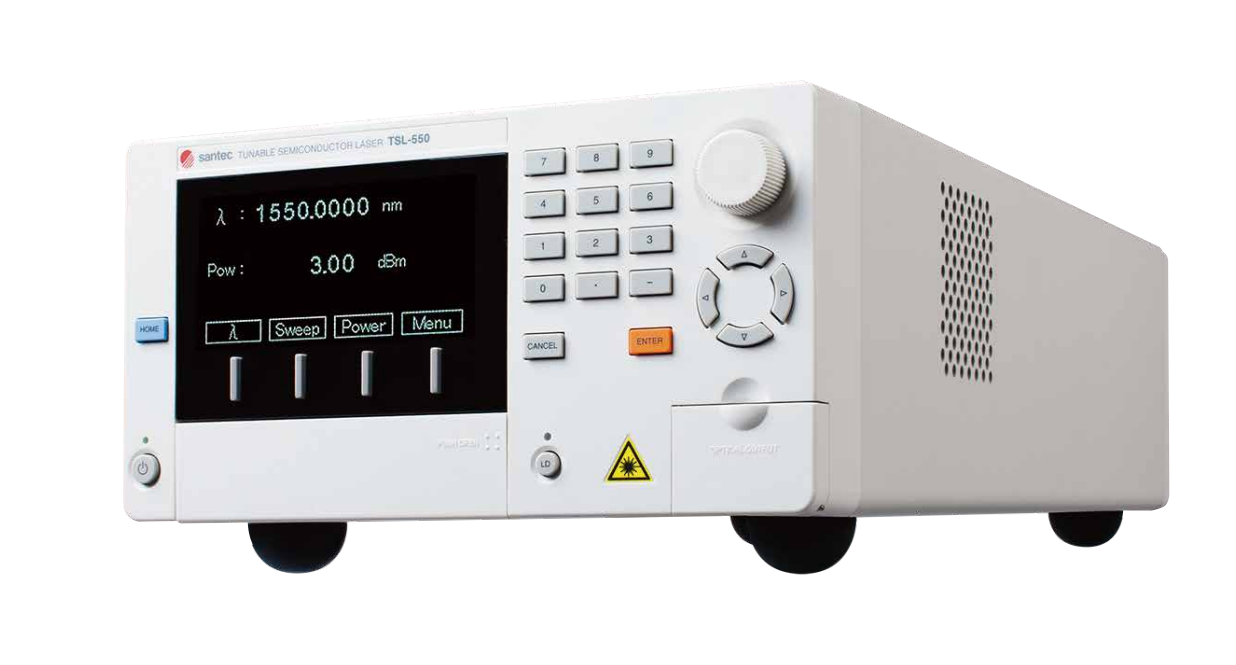

Модель TSL-550 представляет собой перестраиваемый полупроводниковый лазер с расширенным диапазоном рабочих длин волн, разработанный компанией Santec для решения сложных задач оптического тестирования. Устройство удачно совмещает высокую выходную мощность с исключительным соотношением сигнал/шум, что делает его эффективным инструментом для измерений.
Инженерам удалось добиться таких характеристик благодаря применению инновационной схемы лазера с внешним резонатором. Такая конструкция позволила значительно подавить оптический шум (ASE), обеспечив рекордное отношение сигнал/шум — более 90 дБ/0,1 нм — без потери выходной мощности, которая составляет не менее +10 дБм.
Лазер выпускается в двух модификациях, различающихся точностью:
Тип A: Оснащен встроенным измерителем длины волны, точность ±20 пм.
Тип C: Прецизионная версия с абсолютной точностью установки длины волны ±5 пм.
Для интеграции в автоматизированные измерительные системы предусмотрены интерфейсы GPIB и USB с поддержкой стандартного набора команд SCPI.
Ключевые особенности:
Широкий спектральный диапазон: от 1260 до 1680 нм.
Высокая разрешающая способность: до ±5 пм (в зависимости от версии).
Выходная мощность: не менее +10 дБм.
Отношение сигнал/шум: 90 дБ/0,1 нм.
Области применения:
Тестирование пассивных и активных оптических компонентов (в том числе для DWDM-систем и WSS).
Диагностика волоконно-оптических линий связи.
Измерения в интегральной фотонике.
Задачи интерферометрии и оптической спектроскопии.
Измерения вносимых потерь (WDL) и поляризационно-зависимых потерь (PDL) в паре с измерителем оптической мощности MPM-210 и ПО.
Инженерам удалось добиться таких характеристик благодаря применению инновационной схемы лазера с внешним резонатором. Такая конструкция позволила значительно подавить оптический шум (ASE), обеспечив рекордное отношение сигнал/шум — более 90 дБ/0,1 нм — без потери выходной мощности, которая составляет не менее +10 дБм.
Лазер выпускается в двух модификациях, различающихся точностью:
Тип A: Оснащен встроенным измерителем длины волны, точность ±20 пм.
Тип C: Прецизионная версия с абсолютной точностью установки длины волны ±5 пм.
Для интеграции в автоматизированные измерительные системы предусмотрены интерфейсы GPIB и USB с поддержкой стандартного набора команд SCPI.
Ключевые особенности:
Широкий спектральный диапазон: от 1260 до 1680 нм.
Высокая разрешающая способность: до ±5 пм (в зависимости от версии).
Выходная мощность: не менее +10 дБм.
Отношение сигнал/шум: 90 дБ/0,1 нм.
Области применения:
Тестирование пассивных и активных оптических компонентов (в том числе для DWDM-систем и WSS).
Диагностика волоконно-оптических линий связи.
Измерения в интегральной фотонике.
Задачи интерферометрии и оптической спектроскопии.
Измерения вносимых потерь (WDL) и поляризационно-зависимых потерь (PDL) в паре с измерителем оптической мощности MPM-210 и ПО.
Диапазон длин волн: 1260-1360 нм и 1500-1630 нм
| Параметр | Значения | Единица измерения | |
| Характеристики длины волны | Тип A | Тип C | |
| Диапазон настройки длины волны | 1260 - 1360 / 1500 - 1630 | нм | |
| Разрешение настройки длины волны | 0,1 | пм | |
| Абсолютная точность (рабочая температура) | ± 20 | ± 5 | пм |
| Абсолютная точность (25 ± 1 ℃ (тип.)) | ± 15 | ± 2,5 | пм |
| Воспроизводимость | ± 10 | ± 2 | пм |
| Стабильность | ≤ ± 5 | ≤ ± 1 | пм |
| Скорость | 1 - 100 | нм/сек | |
| Характеристики оптической мощности | |||
| Выходная мощность (пик) | ≥ 13 | дБм | |
| Выходная мощность (на всем диапазоне перестройки) | ≥ 10 | дБм | |
| Воспроизводимость мощности | ± 0,01 | дБ | |
| Стабильность мощности | ± 0,01 | дБ | |
| Пологость кривой зависимости мощности от длины волны | ± 0,2 | дБ | |
| Относительная интенсивность шума (RIN) (тип.) | - 145 (1 МГц - 3 ГГц) | дБ/Гц | |
| Спектр | |||
| Ширина линии (тип.) | 500 | 200 | кГц |
| Ширина линии (тип.) (в режиме когерентности) | 40 | МГц | |
| Подавление побочных мод (тип.) | ≥ 45 | дБ | |
| Соотношение сигнал / общий источник спонтанного излучения | ≥ 70 | дБ | |
| Соотношение сигнал / источник спонтанного излучения | ≥ 80 (≥ 90 дБ/0,1нм) | дБ/нм | |
Диапазон длин волн: 1355-1485 нм и 1480-1630 нм
| Параметр | Значения | Единица измерения | |
| Характеристики длины волны | Тип A | Тип C | |
| Диапазон настройки длины волны | 1355 - 1485 / 1480 - 1630 | нм | |
| Разрешение настройки длины волны | 0,1 | пм | |
| Абсолютная точность (рабочая температура) | ± 20 | ± 5 | пм |
| Абсолютная точность (25 ± 1 ℃ (тип.)) | ± 15 | ± 2,5 | пм |
| Воспроизводимость | ± 10 | ± 2 | пм |
| Стабильность | ≤ ± 5 | ≤ ± 1 | пм |
| Скорость | 1 - 100 | нм/сек | |
| Характеристики оптической мощности | |||
| Выходная мощность (пик) | ≥ 13 | дБм | |
| Выходная мощность (≥ 10 дБм) |
≥ 10 (1380-1485) для 1355-1485 | дБм | |
| ≥ 10 (1380-1485) для 1355-1485 | дБм | ||
| Выходная мощность (на всем диапазоне перестройки) | ≥ 7 | дБм | |
| Воспроизводимость мощности | ± 0,01 | дБ | |
| Стабильность мощности | ± 0,01 | дБ | |
| Пологость кривой зависимости мощности от длины волны | ± 0,2 | дБ | |
| Относительная интенсивность шума (RIN) (тип.) | - 145 (1 МГц - 3 ГГц) | дБ/Гц | |
| Спектр | |||
| Ширина линии (тип.) | 500 | 200 | кГц |
| Ширина линии (тип.) (в режиме когерентности) | 40 | МГц | |
| Подавление побочных мод (тип.) | ≥ 45 | дБ | |
| Соотношение сигнал / общий источник спонтанного излучения | ≥ 70 | дБ | |
| Соотношение сигнал / источник спонтанного излучения | ≥ 80 (≥ 90 дБ/0,1нм) | дБ/нм | |
Диапазон длин волн: 1560 - 1680 нм
| Параметр | Значения | Единица измерения | |
| Характеристики длины волны | Тип A | Тип C | |
| Диапазон настройки длины волны | 1560 - 1680 | нм | |
| Разрешение настройки длины волны | 0,1 | пм | |
| Абсолютная точность (рабочая температура) | ± 20 | ± 5 | пм |
| Абсолютная точность (25 ± 1 ℃ (тип.)) | ± 15 | ± 2,5 | пм |
| Воспроизводимость | ± 10 | ± 2 | пм |
| Стабильность | ≤ ± 5 | ≤ ± 1 | пм |
| Скорость | 1 - 100 | нм/сек | |
| Характеристики оптической мощности | |||
| Выходная мощность (пик) | ≥ 13 | дБм | |
| Выходная мощность (на всем диапазоне перестройки) | ≥ 10 | дБм | |
| Воспроизводимость мощности | ± 0,01 | дБ | |
| Стабильность мощности | ± 0,01 | дБ | |
| Пологость кривой зависимости мощности от длины волны | ± 0,2 | дБ | |
| Относительная интенсивность шума (RIN) (тип.) | - 145 (1 МГц - 3 ГГц) | дБ/Гц | |
| Спектр | |||
| Ширина линии (тип.) | 500 | 200 | кГц |
| Ширина линии (тип.) (в режиме когерентности) | 40 | МГц | |
| Подавление побочных мод (тип.) | ≥ 45 | дБ | |
| Соотношение сигнал / общий источник спонтанного излучения | ≥ 35 | дБ | |
| Соотношение сигнал / источник спонтанного излучения | ≥ 80 (≥ 90 дБ/0,1нм) | дБ/нм | |
Основные характеристики
| Параметр | Значения | Единица измерения |
| Интерфейс | ||
| Разъем оптического выхода | FC или SC, SPC или APC | |
| Оптическое волокно | SMF или PMF | |
| Соединение | GP-IB (IEEE 488.2), USB, Ethernet | |
| Контроль мощности | 0 - 3 | В |
| Модуляция | ||
| LF-модуляция | DC до 400 (входной уровень от -2 до 0 В, глубина модуляции > 50%/В (тип)) | кГц |
| RF-модуляция (опционально) | 2 - 100 (входной уровень 5 Vp-p, глубина модуляции > 10% (тип)) | МГц |
| Условия окружающей среды и другое | ||
| Рабочая температура | 15 - 35 | °C |
| Рабочая влажность | < 80 (без конденсации) | % |
| Источник питания | AC 100-240 В ± 10 %, 50/60 Гц | |
| Габариты | 210 х 440 х 110 | мм |
| Вес | 6,5 | кг |
