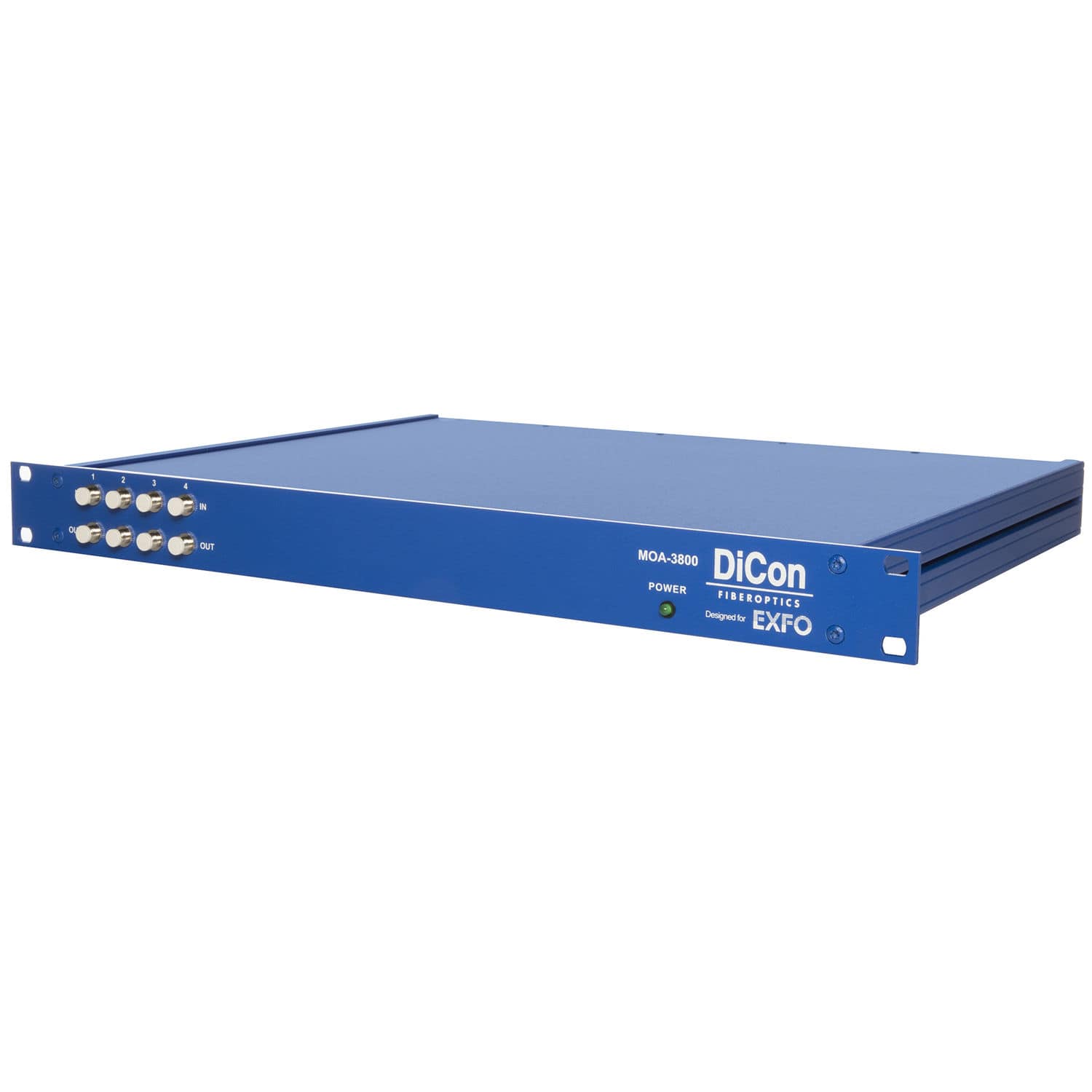

MOA-3800 — это семейство многоканальных переменных оптических аттенюаторов, разработанных для прецизионного управления уровнем оптической мощности в многоканальных конфигурациях. Приборы оптимизированы для совместной работы с измерительными системами и программным обеспечением EXFO и доступны в двух версиях: для одномодового и для многомодового волокна.
Общие характеристики:
Количество каналов: 4, 8 или 16 независимо управляемых каналов
Управление: удаленное управление по Ethernet с использованием стандартных команд SCPI
Режимы работы: базовая версия (только аттенюаторы) или с опцией саморегулировки мощности
Независимость от сигнала: работа с любыми протоколами и битовыми скоростями
Характеристика регулировки: линейный отклик во всем диапазоне
Применения (общие для обеих версий):
Тестирование на коэффициент битовых ошибок (BER/BERT)
Характеризация оптических систем
Моделирование потерь в компонентах и линиях связи
Анализ оптического бюджета и запаса мощности
Выравнивание мощности каналов в WDM-системах
Одномодовая версия MOA-3800 (Singlemode)
Исполнение для одномодового волокна отличается компактностью и широким динамическим диапазоном:
Корпус: высота 1U (установка в стойку)
Диапазон ослабления: до 40 дБ
Оптимизация: специально для одномодовых волоконно-оптических систем
Многомодовая версия MOA-3800 (Multimode)
Исполнение для многомодового волокна учитывает особенности распространения излучения в таких волокнах:
Корпус: высота 2U
Стабильность затухания: независимость от условий заполнения мод — критически важная характеристика для многомодовых систем, где распределение мощности по модам может влиять на точность ослабления
Оптимизация: специально для многомодовых волоконно-оптических систем
Общие характеристики:
Количество каналов: 4, 8 или 16 независимо управляемых каналов
Управление: удаленное управление по Ethernet с использованием стандартных команд SCPI
Режимы работы: базовая версия (только аттенюаторы) или с опцией саморегулировки мощности
Независимость от сигнала: работа с любыми протоколами и битовыми скоростями
Характеристика регулировки: линейный отклик во всем диапазоне
Применения (общие для обеих версий):
Тестирование на коэффициент битовых ошибок (BER/BERT)
Характеризация оптических систем
Моделирование потерь в компонентах и линиях связи
Анализ оптического бюджета и запаса мощности
Выравнивание мощности каналов в WDM-системах
Одномодовая версия MOA-3800 (Singlemode)
Исполнение для одномодового волокна отличается компактностью и широким динамическим диапазоном:
Корпус: высота 1U (установка в стойку)
Диапазон ослабления: до 40 дБ
Оптимизация: специально для одномодовых волоконно-оптических систем
Многомодовая версия MOA-3800 (Multimode)
Исполнение для многомодового волокна учитывает особенности распространения излучения в таких волокнах:
Корпус: высота 2U
Стабильность затухания: независимость от условий заполнения мод — критически важная характеристика для многомодовых систем, где распределение мощности по модам может влиять на точность ослабления
Оптимизация: специально для многомодовых волоконно-оптических систем
| PARAMETER | RATING | |
| Attenuation Range2 | 40 dB min. | |
| Dynamic Power Range3 | -32 to 13 dBm | |
| Output Accuracy3 | +/- 0.3 dB max. | |
| Tuning Resolution | 0.01 dB | |
| Excess Loss4 | VOA Only | 0.8 dB max |
| Self-Adjusting | 1.6 dB max | |
| WDL of VOA Only5 | 0 - 5 dB | 0.2 dB max.7 |
| 5 - 10 dB | 0.3 dB max.8 | |
| 10 - 20 dB | 0.7 dB max.8 | |
| WDL of Self-Adjusting5 |
0 - 10 dB | 0.5 dB max.6 |
| 10 - 20 dB | 0.7 dB max.8 | |
| PDL9 | 0 - 15 dB | 0.15 dB max. |
| 15 - 20 dB | 0.2 dB max. | |
| Back Reflection | -50 dB max. | |
| Optical Power | VOA Only | 500 mW Max. |
| Self-Adjusting | 200 mW Max. | |
| Operating Temperature | 0 to 50 °C | |
| Storage Temperature | -20 to 60 °C | |
| Relative Humidity | 0% to 80% non-condensing |
|
| Repeatability10 | 0.1 dB max. | |
| Durability | 1 x 109 cycles min. | |
| Fiber Type | 9/125 um singlemode | |
| Operating Wavelength Range | 1290 - 1650 nm | |
