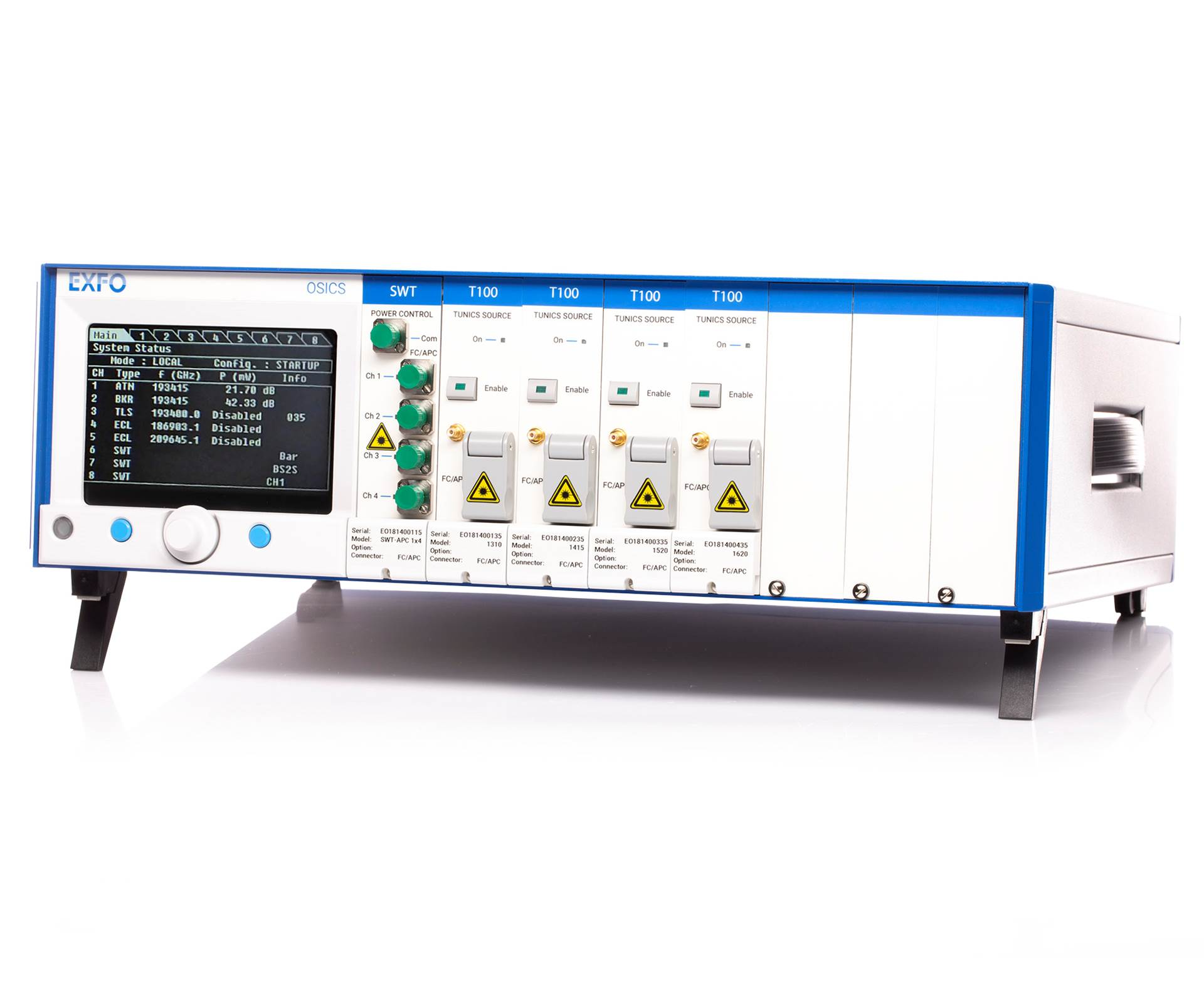

Платформа OSICS представляет собой универсальное модульное решение для построения гибких измерительных систем, ориентированных на тестирование волоконно-оптических компонентов и линий связи. Особую эффективность платформа демонстрирует при проведении измерений в системах с плотным спектральным уплотнением (DWDM), где требуется широкий набор оптических функций.
Архитектура и масштабирование:
Базовый блок OSICS вмещает до восьми сменных модулей, которые могут комбинироваться в различных сочетаниях. Это позволяет конфигурировать платформу под конкретные задачи — от создания многоволновых источников до организации сложных измерительных трактов.
Модульная линейка OSICS:
Перестраиваемые лазерные источники:
OSICS T100 — компактные перестраиваемые лазеры с внешним резонатором и сверхнизким уровнем широкополосного спонтанного излучения (SSE). Работают в шаговом режиме перестройки.
Лазеры с распределенной обратной связью:
OSICS DFB — лазерные диоды с распределенной обратной связью, предназначенные для использования в системах DWDM, CWDM и LAN-WDM в качестве передающих источников.
Широкополосные источники:
OSICS SLD — суперлюминесцентные диоды, обеспечивающие широкополосное излучение для тестирования компонентов.
Модули пассивной оптики:
OSICS SWT / OSICS SWT-APC — оптические затворы и переключатели для маршрутизации и коммутации сигналов.
OSICS ATN-HP — высокомощные оптические аттенюаторы для точной регулировки уровня мощности.
OSICS BKR — переменные отражатели для создания контролируемого уровня обратного отражения.
Специализированные решения на базе OSICS:
OSICS-FBL — перестраиваемый лазер, охватывающий полный спектральный диапазон от 1260 до 1680 нм. Режим работы — шаговая перестройка.
Области применения:
Тестирование компонентов DWDM-систем
Создание многоволновых источников излучения
Измерения параметров пассивных и активных оптических компонентов
Научные исследования и разработка фотонных устройств
Архитектура и масштабирование:
Базовый блок OSICS вмещает до восьми сменных модулей, которые могут комбинироваться в различных сочетаниях. Это позволяет конфигурировать платформу под конкретные задачи — от создания многоволновых источников до организации сложных измерительных трактов.
Модульная линейка OSICS:
Перестраиваемые лазерные источники:
OSICS T100 — компактные перестраиваемые лазеры с внешним резонатором и сверхнизким уровнем широкополосного спонтанного излучения (SSE). Работают в шаговом режиме перестройки.
Лазеры с распределенной обратной связью:
OSICS DFB — лазерные диоды с распределенной обратной связью, предназначенные для использования в системах DWDM, CWDM и LAN-WDM в качестве передающих источников.
Широкополосные источники:
OSICS SLD — суперлюминесцентные диоды, обеспечивающие широкополосное излучение для тестирования компонентов.
Модули пассивной оптики:
OSICS SWT / OSICS SWT-APC — оптические затворы и переключатели для маршрутизации и коммутации сигналов.
OSICS ATN-HP — высокомощные оптические аттенюаторы для точной регулировки уровня мощности.
OSICS BKR — переменные отражатели для создания контролируемого уровня обратного отражения.
Специализированные решения на базе OSICS:
OSICS-FBL — перестраиваемый лазер, охватывающий полный спектральный диапазон от 1260 до 1680 нм. Режим работы — шаговая перестройка.
Области применения:
Тестирование компонентов DWDM-систем
Создание многоволновых источников излучения
Измерения параметров пассивных и активных оптических компонентов
Научные исследования и разработка фотонных устройств
| Specifications | |
| Display | Graphical active color display, 640 x 480 points visible, 4 updates per second, VGA connector for external monitor |
| Compatibility | The Keysight 8164B mainframe supports all 8153A Series and 8163A & B Series modules. 1 |
| Trigger | True synchronous on all channels. Max. 100 kHz for triggering and 1 MHz (50% duty cycle) for external digital modulation. |
| Environmental Storage temperature Operating temperature Humidity |
–40 °C to +70 °C +10 °C to +35 °C < 80% rH from 10 °C to 35 °C The products are designed for pollution degree 2 The maximum operation altitude is 2000 m |
| Power | AC 100 to 240 V ± 10%, 50/60 Hz , 280 VA max. |
| Dimensions (height x width x length) Weight | 145 mm x 426 mm x 545 mm (5.8” x 16.9” x 21.6”) net 20 kg, shipping 23 kg |
| GPIB capability | All modes and parameters accessible via GP-IB interface |
| GPIB interface function codes 2 | SH1, AH1, T6, L4, SR0, RL1, PP0, DC1, DT0, C0. SCPI Standard |
| GPIB interface performance | Max. 300 kB/sec (burst data rate during read of 12001 data points from power meter) |
| Local Area Network (LAN) | 10/100BASE-T Ethernet port |
| Parallel printer interface | Centronics |
| RS232 interface: max. baud rate | 115200 bps |
| Number of modules | 4/1 modules |
| Ordering information 8164B 8164B-1CM 8164B-1CN 08163-44101 81645A |
Lightwave Measurement System, Mainframe Rack mount kit (5063-9214) Front handle kit (5063-9227) Filler panel for empty slots (compact slots only) Filler module for 8164B mainframe (Slot 0) |
1. Keysight 8163B Series modules are NOT compatible with the HP 8153A Lightwave Multimeter.
2. For code compatibility to the HP 8153A Lightwave Multimeter please refer to the mainframe’s Programming Guide, part number 08164
Модульная_платформа_OSICS
1,5 Мб
