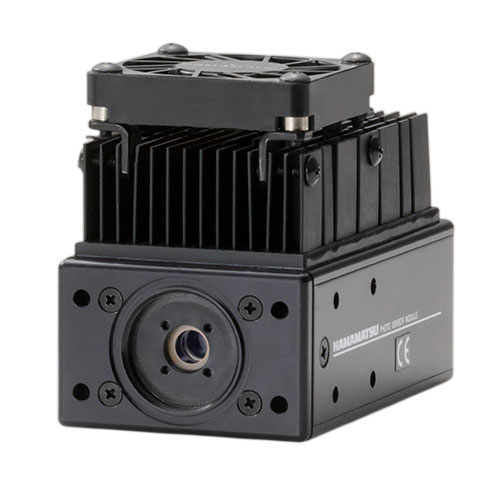

Устройства серии H16721 представляют собой высокочувствительные интегрированные головки для счета фотонов, объединяющие в металлическом корпусе фотоумножитель с фотокатодом на основе GaAsP/GaAs и встроенный термоэлектрический охладитель (элемент Пельтье). Такая конструкция обеспечивает исключительную чувствительность при регистрации предельно слабых световых сигналов.

Термоэлектрическое охлаждение для снижения шумов:

Основным источником темнового счета в высокочувствительных ФЭУ является тепловой шум фотокатода. Встроенный термоэлектрический охладитель эффективно снижает температуру фотокатода, что приводит к значительному уменьшению термоэмиссионных шумов. Это позволяет сохранить высокую квантовую эффективность материала GaAsP и достичь отличного соотношения сигнал/шум даже при работе с экстремально низкими уровнями освещенности.

Стабилизация температуры:

Постоянство температуры фотоумножителя обеспечивается за счет замкнутой системы регулирования. Сигнал с термистора, установленного в непосредственной близости от ФЭУ, непрерывно контролируется, и на его основе регулируется ток, подаваемый на термоэлектрический охладитель. Это гарантирует стабильность параметров охлаждения и воспроизводимость результатов измерений независимо от колебаний внешней температуры.

Спектральная чувствительность:

Модель H16721-40 обладает высокой чувствительностью в широком спектральном диапазоне от 300 до 740 нм, перекрывающем видимую область и части ближнего ультрафиолета. Благодаря применению GaAsP-фотокатода, модуль демонстрирует высокую квантовую эффективность, что особенно важно при регистрации предельно слабых световых потоков.

Ключевые характеристики:

• Фотоумножитель в металлическом корпусе с фотокатодом GaAsP/GaAs
• Встроенный термоэлектрический охладитель (элемент Пельтье)
• Система стабилизации температуры на основе термистора
• Высокая квантовая эффективность благодаря материалу фотокатода
• Спектральный диапазон модели H16721-40: 300–740 нм
• Сниженный темновой счет за счет охлаждения
• Высокое соотношение сигнал/шум при сверхнизких уровнях света

Преимущества:

• Рекордно низкий уровень собственных шумов благодаря охлаждению
• Стабильность параметров при изменении внешних условий
• Сохранение высокой квантовой эффективности материала GaAsP
• Возможность регистрации экстремально слабых сигналов
• Интегрированное решение, готовое к работе
• Автоматическая поддержка рабочей температуры

Принцип работы системы охлаждения:

Встроенный термоэлектрический охладитель понижает температуру фотокатода относительно окружающей среды, что резко снижает термоэмиссию электронов и, соответственно, темновой счет. Термистор непрерывно измеряет текущую температуру, а управляющая схема регулирует ток охладителя для поддержания заданного значения. В результате модуль сохраняет стабильную чувствительность независимо от условий эксплуатации.

Области применения:

• Регистрация предельно слабых биолюминесцентных и хемилюминесцентных сигналов
• Спектроскопия одиночных фотонов
• Квантово-оптические эксперименты
• Прецизионные фотометрические измерения
• Медицинская диагностика сверхмалых концентраций
• Научные исследования в области биофизики и фотоники
• Детектирование слабого рассеянного излучения
