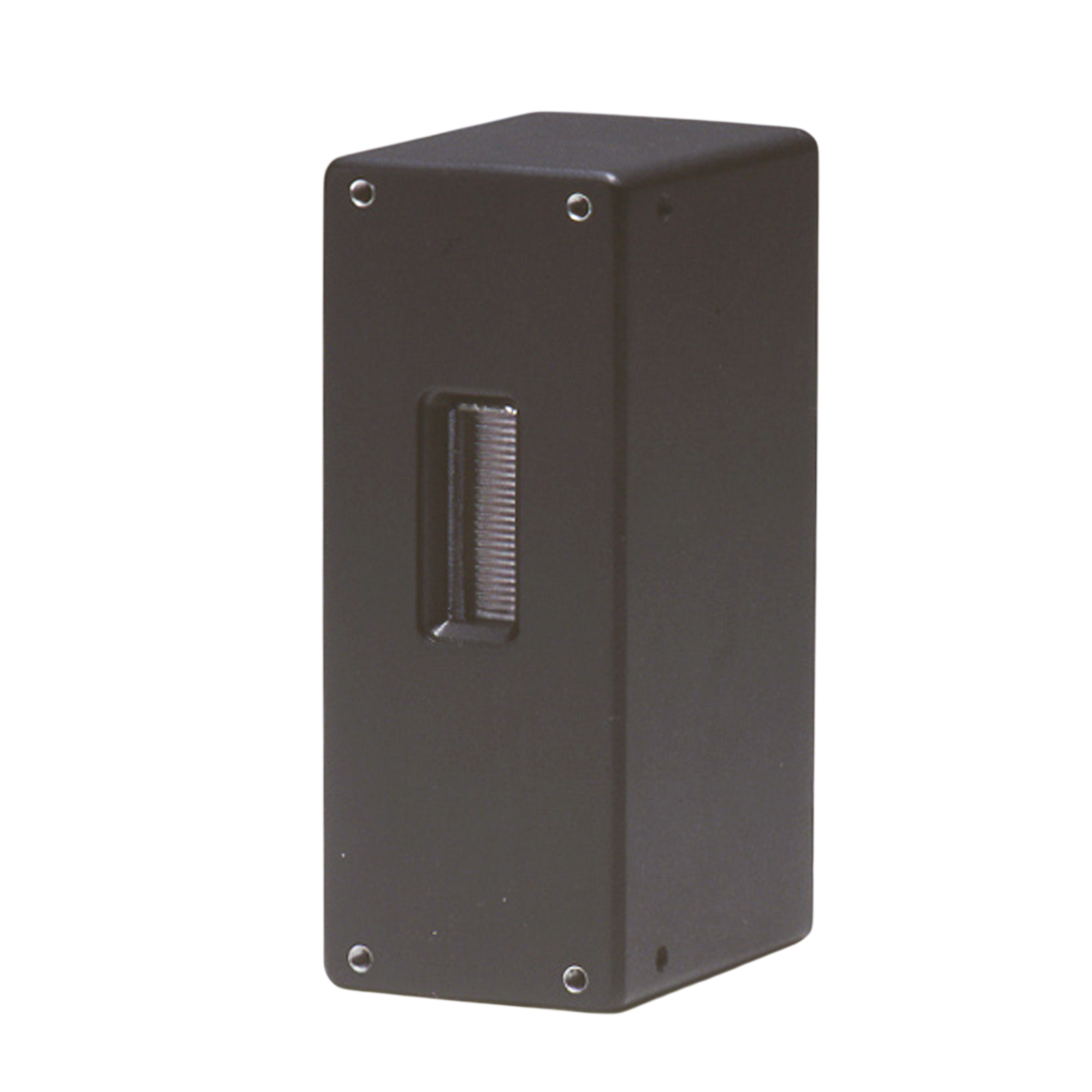

Устройства серии H8259 представляют собой интегрированные головки для счета фотонов, объединяющие в компактном корпусе фотоумножитель бокового типа диаметром 28 мм (1-1/8 дюйма), высокоскоростную схему регистрации фотонов и встроенный высоковольтный источник питания. Данная модель специально разработана для работы в ближнем инфракрасном диапазоне спектра.

Оптимизация для ближнего ИК-диапазона:

Фотоумножители с чувствительностью в ближней ИК-области традиционно характеризуются повышенным уровнем темнового счета, вызванного тепловым излучением фотокатода. В серии H8259 эта проблема решается путем селективного отбора малошумящих экземпляров ФЭУ. Это позволяет достичь высокого отношения сигнал/шум даже при регистрации предельно слабых инфракрасных сигналов.

Предварительная настройка:

Высокое напряжение питания фотоумножителя и порог дискриминации предварительно настроены на заводе на оптимальные значения. Для начала измерений достаточно подать внешнее питание +5 В — никаких дополнительных регулировок и внешних цепей не требуется.

Электронный затвор:

Уникальной особенностью серии H8259 является наличие встроенной схемы электронного затвора (gating circuit). Эта функция позволяет быстро включать и отключать чувствительность фотоумножителя синхронно с внешними управляющими сигналами. Основное назначение — подавление посторонних засветок, таких как интенсивное возбуждающее излучение в люминесцентных измерениях. Затвор открывается только на время регистрации полезного сигнала, что существенно улучшает качество измерений в присутствии мощных фоновых засветок.

Ключевые характеристики:

• Фотоумножитель бокового типа диаметром 28 мм
• Чувствительность в ближнем инфракрасном диапазоне
• Селективный отбор малошумящих ФЭУ для снижения темнового счета
• Встроенная высокоскоростная схема счета фотонов
• Встроенный высоковольтный источник питания
• Заводская настройка высокого напряжения и порога дискриминации
• Питание от одного источника +5 В
• Встроенная схема электронного затвора

Преимущества:

• Высокое отношение сигнал/шум в ближнем ИК-диапазоне
• Готовое решение "подключил и работай" с предварительной настройкой
• Возможность стробирования для подавления фоновых засветок
• Компактность и простота интеграции
• Минимизация влияния возбуждающего излучения на результаты измерений

Принцип работы электронного затвора:

Схема затвора позволяет быстро изменять чувствительность ФЭУ под управлением внешнего сигнала. В закрытом состоянии модуль не реагирует на падающий свет, что эффективно блокирует интенсивные фоновые засветки. Открытие затвора синхронизируется с моментом ожидания полезного сигнала, обеспечивая регистрацию только нужных фотонов и существенно улучшая соотношение сигнал/шум.
