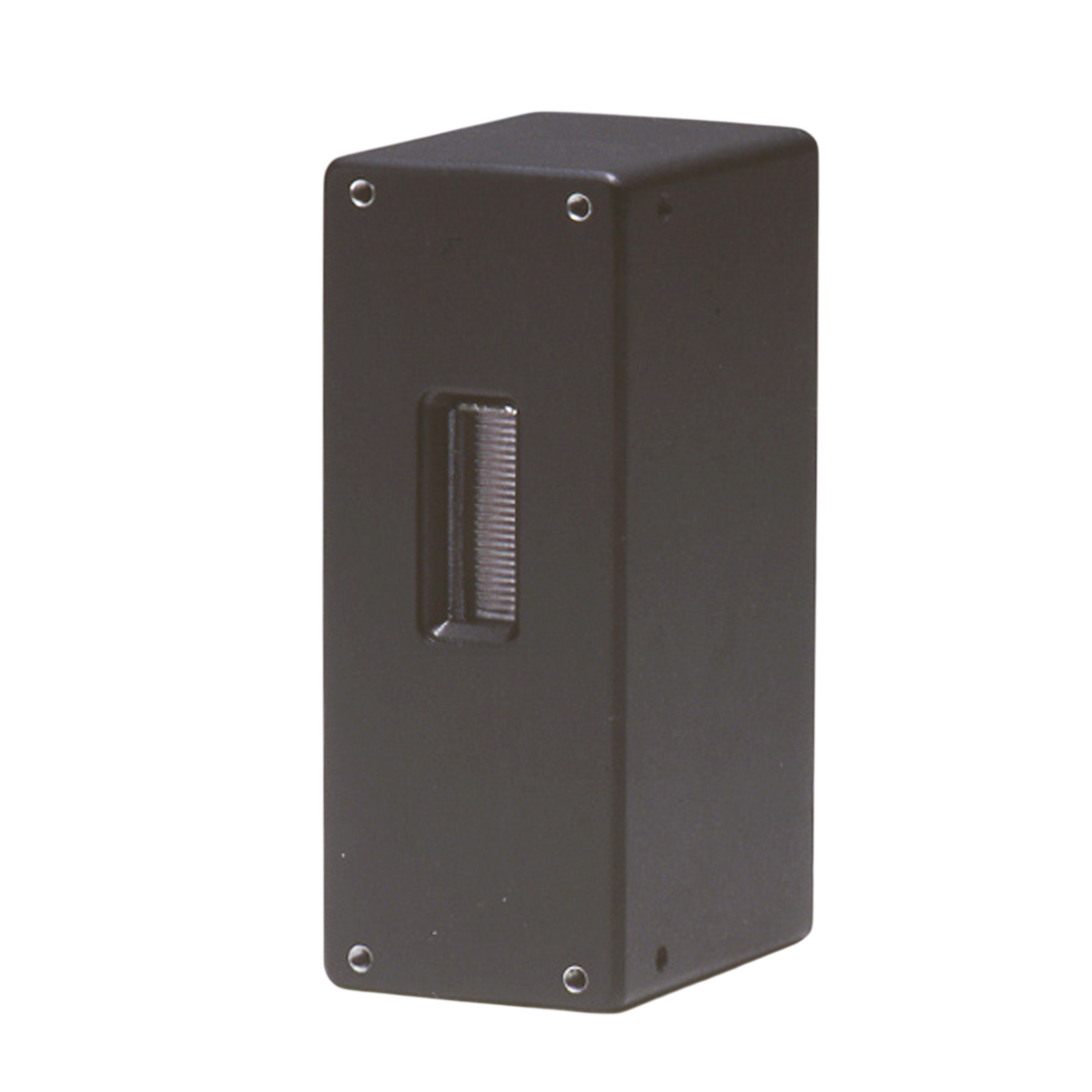

Устройства серии H8259 представляют собой интегрированные головки для счета фотонов, объединяющие в компактном корпусе фотоумножитель бокового типа диаметром 28 мм (1-1/8 дюйма), высокоскоростную схему регистрации фотонов и встроенный высоковольтный источник питания. Особенностью данной модели является оптимизация для работы в ближнем инфракрасном диапазоне спектра.

Работа в ближнем ИК-диапазоне:

Фотоумножители, чувствительные в ближней ИК-области, как правило, характеризуются повышенным уровнем темнового счета, обусловленного тепловым шумом фотокатода. В серии H8259 эта проблема решается путем тщательного отбора малошумящих экземпляров ФЭУ, что позволяет достичь высокого отношения сигнал/шум даже при регистрации слабых ИК-сигналов.

Предварительная настройка:

Как и в других современных модулях счета, напряжение питания ФЭУ и порог дискриминации предварительно настроены на оптимальные значения. Для начала измерений достаточно подать внешнее питание +5 В — никаких дополнительных регулировок и внешних цепей не требуется.

Электронный затвор:

Уникальной особенностью серии H8259 является наличие встроенной схемы электронного затвора (gating circuit). Эта функция позволяет быстро включать и выключать чувствительность фотоумножителя синхронно с внешними событиями. Основное назначение — подавление посторонних засветок, например, от возбуждающего излучения в люминесцентных измерениях. Затвор может открываться только на время регистрации полезного сигнала, существенно улучшая качество измерений в присутствии интенсивных фоновых засветок.

Ключевые характеристики:

• Фотоумножитель бокового типа диаметром 28 мм
• Чувствительность в ближнем ИК-диапазоне спектра
• Отбор малошумящих ФЭУ для низкого темнового счета
• Встроенная высокоскоростная схема счета фотонов
• Встроенный высоковольтный источник питания
• Заводская настройка высокого напряжения и дискриминации
• Питание от одного источника +5 В
• Встроенная схема электронного затвора

Преимущества:

• Высокое отношение сигнал/шум в ближнем ИК-диапазоне
• Готовое решение "подключил и работай" с предварительной настройкой
• Возможность синхронного стробирования для подавления фоновых засветок
• Компактность и простота интеграции
• Снижение влияния возбуждающего излучения на результаты измерений

Принцип работы затвора:

Схема электронного затвора позволяет быстро изменять чувствительность ФЭУ под управлением внешнего сигнала. В закрытом состоянии модуль не реагирует на падающий свет, что эффективно блокирует интенсивные фоновые засветки. Открытие затвора синхронизируется с моментом ожидания полезного сигнала, обеспечивая регистрацию только нужных фотонов.

Области применения:

• Спектроскопия ближнего инфракрасного диапазона
• Люминесцентный анализ с импульсным возбуждением
• Измерения с временным разрешением
• Детектирование слабых ИК-сигналов в присутствии фоновых засветок
• Лазерная спектроскопия
• Контроль качества в полупроводниковой промышленности
• Научные исследования в области фотоники
