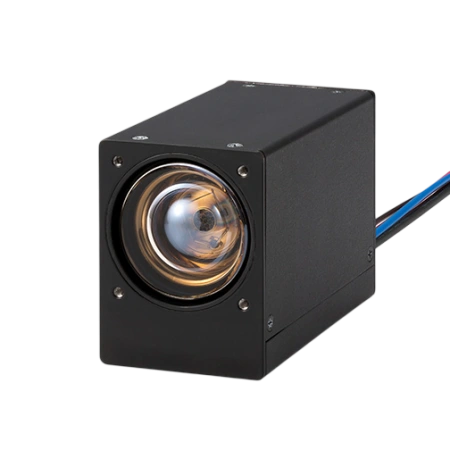

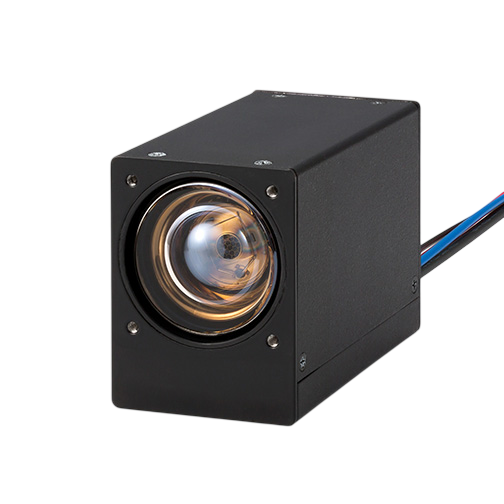

Устройства серии H13467 представляют собой интегрированные модули для счета фотонов, оснащенные фотоумножителем торцевого типа диаметром 25 мм (1 дюйм) с увеличенной чувствительной областью. В компактном корпусе объединены все необходимые функциональные компоненты: высоковольтный источник питания для ФЭУ и высокоскоростная схема счета фотонов. Высокое напряжение и порог дискриминации предварительно настроены на оптимальные значения, что позволяет начать измерения сразу после подачи внешнего питания +5 В — никаких дополнительных цепей и регулировок не требуется.

Широкая чувствительная область:

Благодаря использованию фронтального фотоумножителя диаметром 25 мм, модуль обеспечивает эффективный сбор света с относительно большой площади. Это делает серию H13467 идеальным выбором для приложений, где падающий световой поток распределен по значительной поверхности или где сложно сфокусировать излучение на малом фотокатоде.

Функция обнаружения пересветки:

Серия H13467 оснащена встроенной схемой детектирования чрезмерной освещенности. При попадании на фотокатод слишком интенсивного светового потока, приводящего к нарушению нормального режима счета, модуль формирует специальный выходной сигнал-предупреждение. Эта функция позволяет оператору или автоматизированной системе контролировать корректность измерений и своевременно выявлять ситуации, когда уровень падающего света выходит за пределы рабочего диапазона, что могло бы привести к получению недостоверных данных.

Ключевые характеристики:

• Фронтальный фотоумножитель диаметром 25 мм (широкая чувствительная область)
• Встроенная схема высокоскоростного счета фотонов
• Встроенный высоковольтный источник питания
• Заводская настройка высокого напряжения и уровня дискриминации
• Питание от одного источника +5 В
• Встроенная схема обнаружения чрезмерной засветки
• Выходной сигнал состояния (индикация перегрузки)

Преимущества:

• Готовое решение "подключил и работай" – не требует внешних компонентов
• Широкая область сбора света без потери чувствительности
• Автоматический контроль корректности измерений
• Защита от получения недостоверных данных при пересветке
• Простота интеграции в различные измерительные системы
• Компактность и надежность

Принцип работы защиты:

В нормальных условиях модуль работает в штатном режиме счета фотонов. При превышении допустимого уровня освещенности встроенная схема детектирует это состояние и активирует выходной сигнал предупреждения, информируя о необходимости снизить интенсивность падающего света или учитывать возможную погрешность результатов.

Области применения:

• Сцинтилляционные детекторы с большой площадью сбора света
• Люминесцентный анализ объемных образцов
• Биолюминесцентные исследования
• Контроль загрязнений и протечек
• Портативные измерительные приборы
• Системы, работающие с распределенными световыми потоками
• Научные эксперименты с вариативной интенсивностью излучения
