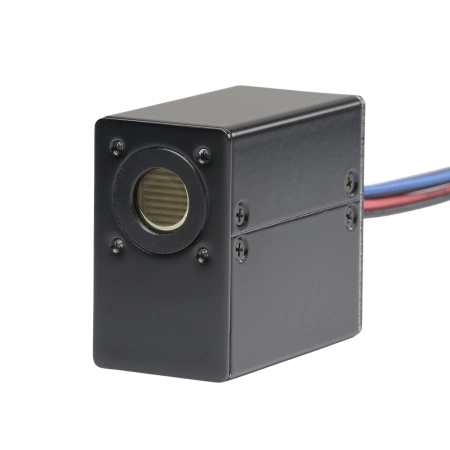

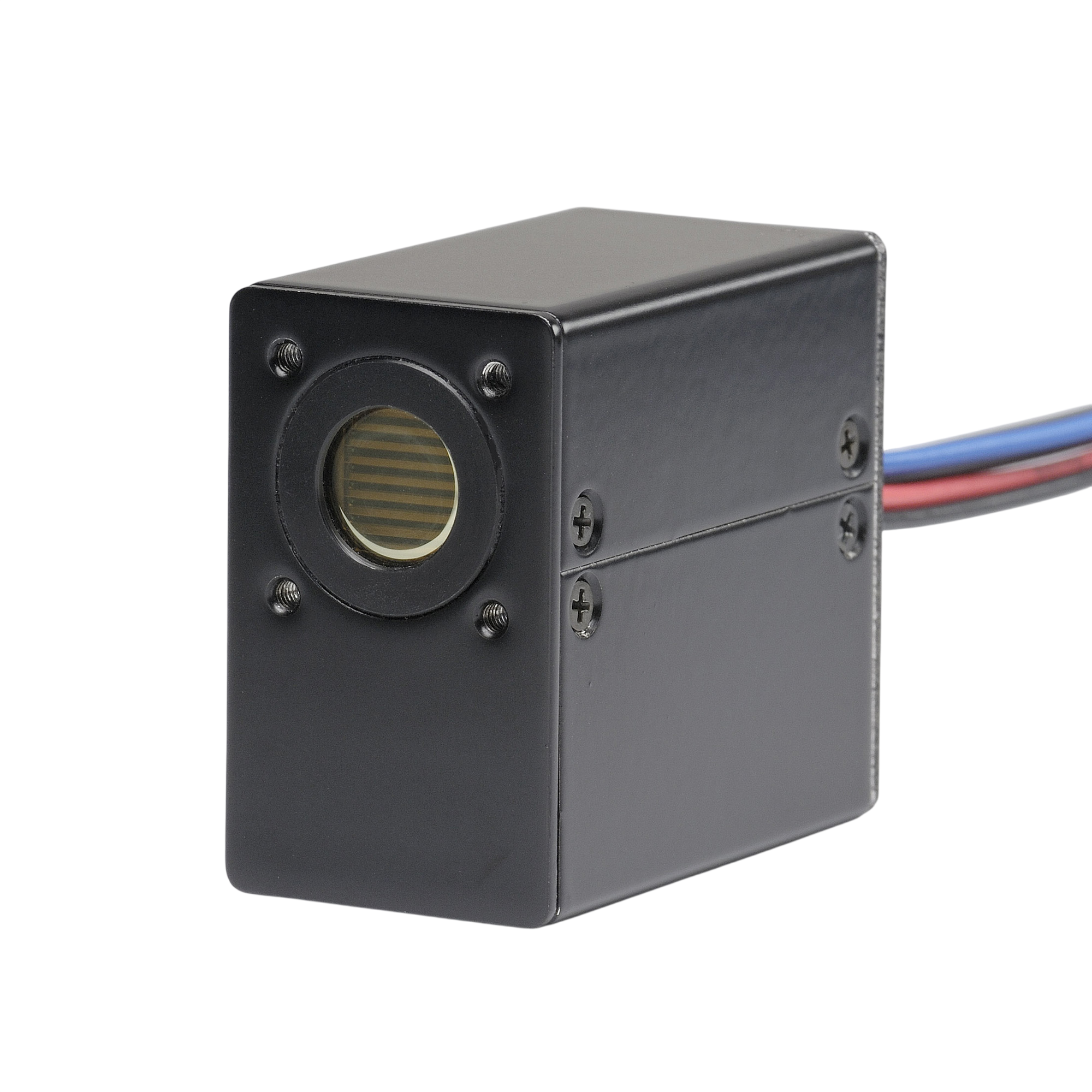

Устройства серии H10682 представляют собой интегрированные головки для счета фотонов, объединяющие в металлическом корпусе фотоумножитель, высокоскоростную схему регистрации фотонов и встроенный высоковольтный источник питания. Как и в других современных модулях счета, напряжение питания ФЭУ и порог дискриминации предварительно настроены на оптимальные значения, что позволяет начать измерения сразу после подачи внешнего питания +5 В — никаких дополнительных схем и регулировок не требуется.

Функция защиты от чрезмерной засветки:

Ключевое отличие серии H10682 — наличие встроенной схемы обнаружения чрезмерного освещения. При попадании на фотокатод слишком интенсивного светового потока нормальный счет фотонов нарушается, и количество выходных импульсов может аномально снижаться. Встроенная схема детектирует эту ситуацию и формирует специальный сигнал-предупреждение.

Наличие этого сигнала позволяет оператору или автоматизированной системе контролировать корректность измерений: если уровень падающего света выходит за пределы рабочего диапазона, пользователь получает уведомление о том, что полученные данные могут быть недостоверны. Это особенно важно при работе в условиях непредсказуемого изменения освещенности или при исследовании образцов с неизвестным уровнем люминесценции.

Ключевые характеристики:

• Фотоумножитель в металлическом корпусе
• Встроенная высокоскоростная схема счета фотонов
• Встроенный высоковольтный источник питания
• Заводская настройка высокого напряжения и уровня дискриминации
• Питание от одного источника +5 В
• Встроенная схема обнаружения чрезмерной засветки
• Выходной сигнал состояния (предупреждение о перегрузке)

Преимущества:

• Полностью интегрированное решение "все в одном"
• Минимальное время запуска — достаточно подать питание
• Автоматический контроль корректности измерений
• Защита от получения недостоверных данных при пересветке
• Простота интеграции в автоматизированные системы
• Надежность и компактность

Принцип работы защиты:

При нормальном уровне освещенности модуль работает в штатном режиме счета фотонов. Если интенсивность падающего света превышает допустимый порог, выходной счет может парадоксальным образом уменьшаться из-за насыщения и мертвого времени. Встроенная схема детектирует это состояние и активирует выходной сигнал предупреждения, информируя о необходимости снизить уровень засветки или принять во внимание возможную погрешность измерений.

Области применения:

• Люминесцентный анализ с непредсказуемым уровнем сигнала
• Спектроскопия в условиях возможных внешственных засветок
• Автоматизированные измерительные системы
• Контроль качества с вариативными образцами
• Научные эксперименты с переменной интенсивностью излучения
• Промышленные датчики, требующие индикации перегрузки
