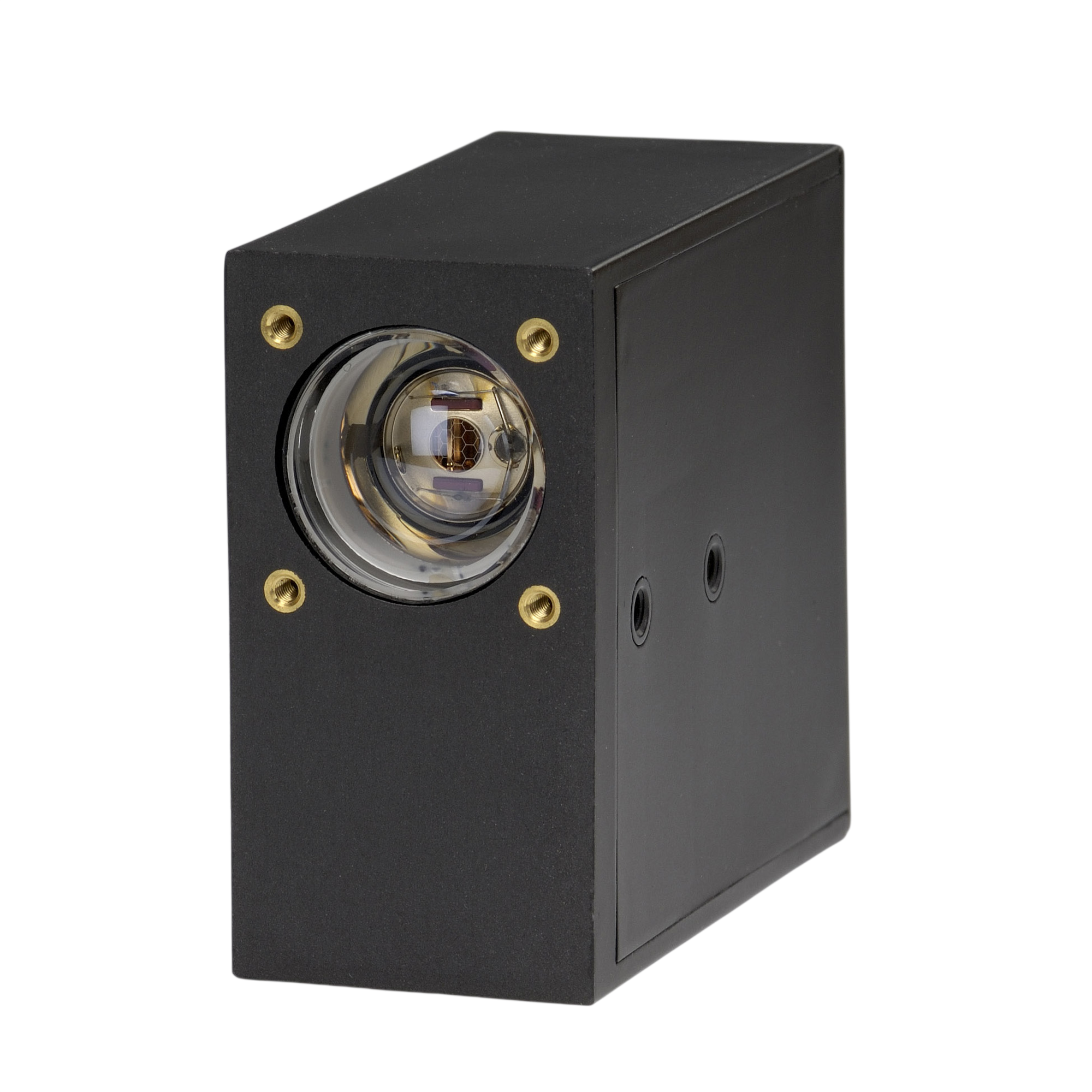

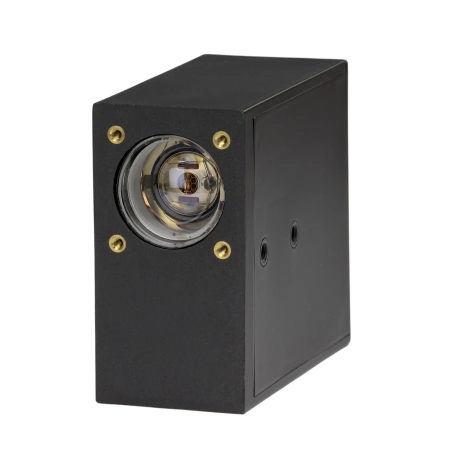

Особенности конструкции:
Несмотря на миниатюрные габариты, модуль оснащен эффективной светочувствительной площадкой диаметром 15 мм, что обеспечивает высокую эффективность сбора падающего света. Компактность в сочетании с оптимизированной оптической схемой позволяет использовать устройство в системах, где важна миниатюризация без потери чувствительности.
Устойчивость к внешним воздействиям:
По сравнению с другими модулями на базе ФЭУ, серия H7828 демонстрирует повышенную устойчивость к вибрациям и ударным нагрузкам. Эта особенность делает устройства особенно привлекательными для применения в портативном и мобильном измерительном оборудовании, где неизбежны механические воздействия при транспортировке и эксплуатации.
Ключевые характеристики:
- Фотоумножительная трубка 19 мм со встроенной электроникой
- Встроенный высоковольтный источник питания для ФЭУ
- Оптимизированный уровень дискриминации (не требует настройки)
- Питание от одного источника +5 В
- Эффективная светочувствительная область диаметром 15 мм
- Повышенная стойкость к вибрации и ударам
- Высокоскоростной счет фотонов
- Готовое решение «все в одном» — не требуется разработка высоковольтных цепей и дискриминаторов
- Минимальное время запуска — достаточно подать питание
- Компактные размеры для интеграции в портативные приборы
- Механическая надежность для мобильных применений
- Высокая эффективность сбора света благодаря оптимизированной геометрии
- Портативные измерительные приборы
- Мобильные аналитические системы
- Полевые спектрометры и люминометры
- Системы обнаружения слабых световых сигналов
- Научное и промышленное оборудование, работающее в условиях вибраций
- Медицинская диагностическая аппаратура
|
Поставщик
|
Hamamatsu |
|
Применение
|
для счета фотонов |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +40 ℃ |
|
Форма площади фотокатода
|
Круглый |
|
Размер площади фотокатода
|
Диаметр 15 мм |
|
Длина волны (короткая)
|
300 нм |
|
Длина волны (длинная)
|
850 нм |
|
Длина волны (пик)
|
380 нм |
|
Размеры (Ш х В х Г)
|
26,0 мм х 50,0 мм х 56,0 мм |
|
Входное напряжение
|
от +4,5 В до +5,5 В |
|
Макс. Входное напряжение
|
6 В |
|
Макс. Входной ток
|
60 мА |
|
Масса
|
70 г |
|
Чувствительность счета при 300 нм Тип.
|
1,7 x 105 с-1・пВт-1 |
|
Чувствительность счета при 400 нм Тип.
|
2,1 x 105 с-1・пВт-1 |
|
Чувствительность счета при 500 нм Тип.
|
1,6 x 105 с-1・пВт-1 |
|
Чувствительность счета при 600 нм Тип.
|
1,0 x 105 с-1・пВт-1 |
|
Чувствительность счета при 700 нм Тип.
|
5,9 x 104 с-1・пВт-1 |
|
Подсчитайте линейность
|
1,5 х 106 с-1 |
|
Тип темного графа
|
2000 с-1 |
|
Разрешение пары импульсов
|
70 нс |
|
Ширина выходного импульса
|
30 нс |
|
Высота выходного импульса Мин.
|
3 В |
|
Высота выходного импульса Тип.
|
3,5 В |
|
Рекомендуемое сопротивление нагрузки
|
50 Ом |
|
Логика вывода сигнала
|
Позитивная логика |
|
Комплектующие детекторов
|
головки счета фотонов |
|
Тип детектора счета фотонов
|
головка счета фотонов |
|
Основа детектора
|
ФЭУ |
