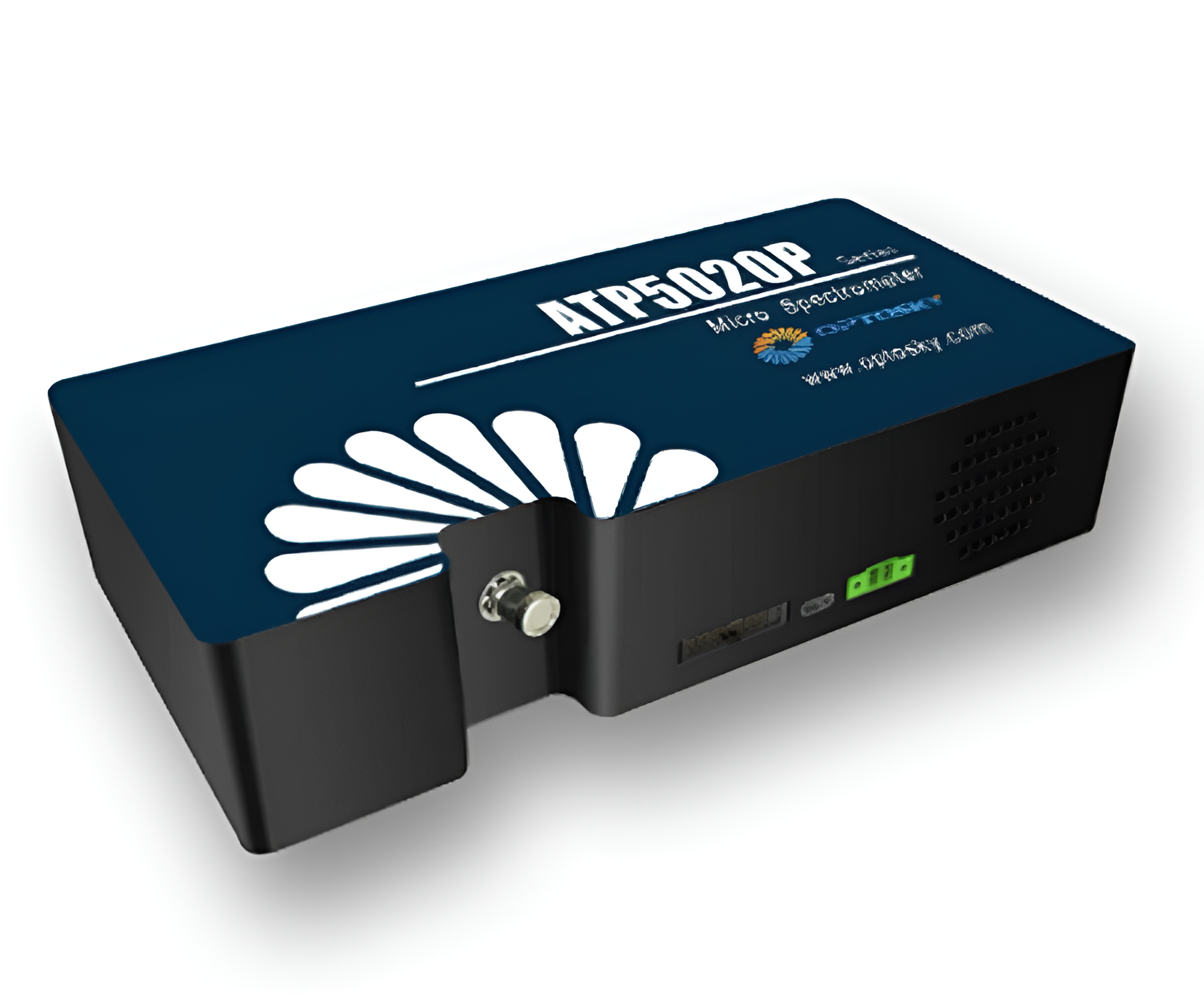

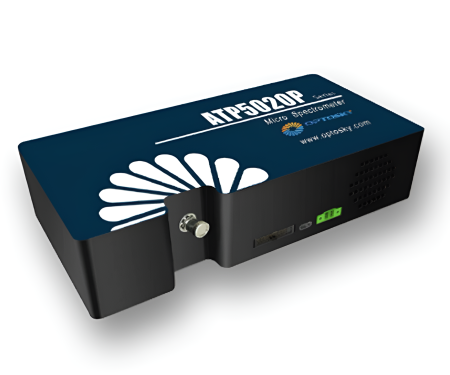

ATP5020P: компактный спектрометр с TE-охлаждением и сверхнизким уровнем шума
Модель ATP5020P от Optosky представляет собой современный компактный спектрометр с высокой производительностью. Прибор оснащён линейным КМОП-сенсором на 2048 пикселей. Встроенное термоэлектрическое охлаждение (TE) позволяет снизить темновой шум, расширить динамический диапазон и улучшить отношение сигнал/шум. Изменения температуры окружающей среды не влияют на точность измерений.
Для ATP5020P разработана специализированная схема обработки сигнала со сверхнизким уровнем шума: шум квантования составляет менее 15 отсчётов, что выводит прибор в число лучших в своём классе.
Ввод излучения возможен через волоконно-оптический разъём SMA905 либо через свободное пространство. Результаты измерений передаются через порты Type-C или UART. Прибор питается от источника постоянного тока +5 В.
Основные характеристики:
Детектор: КМОП-матрица с обратной засветкой и охлаждением до –10°C
Размер пикселя: 14 × 14 мкм, общее количество пикселей — 2048
Спектральный диапазон: 180–1180 нм
Спектральное разрешение: 0,2–3 нм (зависит от диапазона и ширины входной щели)
Оптическая схема: перекрёстная асимметричная схема Черни-Тернера
Время накопления: от 10 мс до 65 с
Напряжение питания: 5 В постоянного тока ±10% при токе менее 2 А
Разрядность АЦП: 18 бит (выходные данные — 16 бит)
Частота дискретизации: 250 кГц
Входной разъём: SMA905 (оптоволокно) или свободное пространство
Интерфейсы вывода данных: Type-C / UART
Области применения:
Спектроскопия комбинационного рассеяния (Рамановская спектроскопия)
Спектрофотометрия в микрообъёмах и высокоскоростные измерения
Спектральный анализ, радиационно-спектральный анализ, спектрофотометрический анализ
Измерение спектров отражения, пропускания и поглощения различных образцов
Лазерно-искровая эмиссионная спектрометрия (LIBS)
Модель ATP5020P от Optosky представляет собой современный компактный спектрометр с высокой производительностью. Прибор оснащён линейным КМОП-сенсором на 2048 пикселей. Встроенное термоэлектрическое охлаждение (TE) позволяет снизить темновой шум, расширить динамический диапазон и улучшить отношение сигнал/шум. Изменения температуры окружающей среды не влияют на точность измерений.
Для ATP5020P разработана специализированная схема обработки сигнала со сверхнизким уровнем шума: шум квантования составляет менее 15 отсчётов, что выводит прибор в число лучших в своём классе.
Ввод излучения возможен через волоконно-оптический разъём SMA905 либо через свободное пространство. Результаты измерений передаются через порты Type-C или UART. Прибор питается от источника постоянного тока +5 В.
Основные характеристики:
Детектор: КМОП-матрица с обратной засветкой и охлаждением до –10°C
Размер пикселя: 14 × 14 мкм, общее количество пикселей — 2048
Спектральный диапазон: 180–1180 нм
Спектральное разрешение: 0,2–3 нм (зависит от диапазона и ширины входной щели)
Оптическая схема: перекрёстная асимметричная схема Черни-Тернера
Время накопления: от 10 мс до 65 с
Напряжение питания: 5 В постоянного тока ±10% при токе менее 2 А
Разрядность АЦП: 18 бит (выходные данные — 16 бит)
Частота дискретизации: 250 кГц
Входной разъём: SMA905 (оптоволокно) или свободное пространство
Интерфейсы вывода данных: Type-C / UART
Области применения:
Спектроскопия комбинационного рассеяния (Рамановская спектроскопия)
Спектрофотометрия в микрообъёмах и высокоскоростные измерения
Спектральный анализ, радиационно-спектральный анализ, спектрофотометрический анализ
Измерение спектров отражения, пропускания и поглощения различных образцов
Лазерно-искровая эмиссионная спектрометрия (LIBS)
Характеристики детектора
| Детектор | линейный КМОП-сенсор |
| Диапазон длин волн | 180-1180 нм |
| Количество эффективных пикселей | 2048 пикселей |
| Размер пикселей | 14 мкм*14 мкм |
| Чувствительность | 6,5 мкВ/е⁻ |
| Темновой шум | 6 e⁻ RMS |
Оптические характеристики
| Оптическое разрешение | 0,2-3 нм |
| Соотношение сигнал/шум | >900:1 |
| Динамический диапазон | 10000:1 |
| Рабочая температура | от -10°C до +45°C |
Оптическая схема
| Оптическая схема | F/4, перекрестная ассиметричная схема Черни-Тернера |
| Фокусное расстояние | 98 мм на входе / 107 мм на выходе |
| Размер щели | 5, 10, 25, 50, 100, 150, 200 мкм (под заказ) |
| Разъем | оптоволоконный SMA905 или свободное пространство |
Электрические характеристики
| Время интегрирования | 10 мс - 65 с |
| Интерфейс | USB2.0 |
| Разрядность АЦП | 18 бит (выход - 16 бит) |
| Напряжение питания | 5 В постоянного тока ±10% |
| Рабочий ток | <2,3 А |
| Температура хранения | от -20°С до +70 °С |
| Рабочая температура | от -10°С до +45 °C |
Физические характеристики
| Габаритные размеры | 217 × 110 × 52 мм |
| Вес | 1,6 кг |
