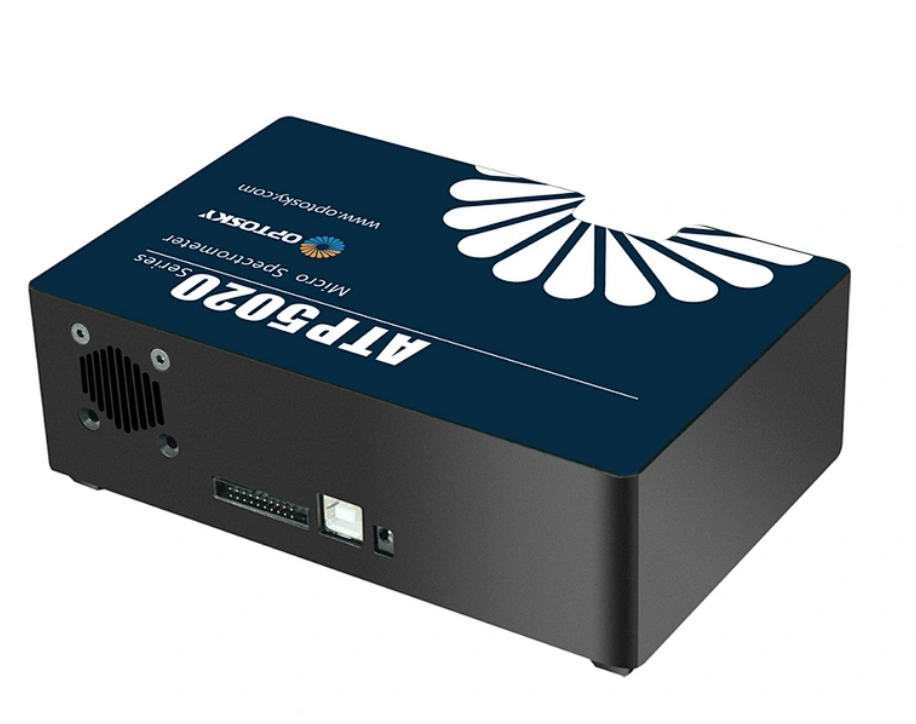

ATP5020: высокопроизводительный спектрометр с охлаждаемой КМОП-матрицей для рамановской спектроскопии

Спектрометр Optosky ATP5020 отличается высокой производительностью, чувствительностью и разрешением при экономичной цене и отмечен отраслевыми наградами. Прибор превосходит спектрометры серий Maya и QE65 по соотношению сигнал/шум, чувствительности и разрешению. Устройство специально разработано для работы в системах рамановской спектроскопии и оснащено КМОП-матрицей с обратной засветкой размером 2048 × 64 пикселя с активным охлаждением до –5°C.

Для ATP5020 разработана специализированная схема обработки сигнала со сверхнизким уровнем шума: шум квантования составляет менее 3 отсчётов, что делает прибор лучшим в своём классе среди аналогов.

Ввод излучения возможен через волоконно-оптический разъём SMA905 либо через свободное пространство. Вывод результатов осуществляется через порты USB 2.0 или UART.

Основные характеристики:

Детектор: КМОП-матрица с обратной засветкой и охлаждением до –5°C

Размер пикселя и матрицы: 2048 × 64 пикселя, 14 × 14 мкм

Спектральный диапазон: 200–1100 нм

Спектральное разрешение: 0,02–2 нм (зависит от диапазона и ширины входной щели)

Оптическая схема: перекрёстная асимметричная схема Черни-Тернера

Время накопления: от 1 мс до 130 с

Напряжение питания: 5 В постоянного тока ± 10%

Разрядность АЦП: 18 бит (выходные данные — 16 бит)

Частота дискретизации: 570 кГц

Входной разъём: SMA905 (оптоволокно) или свободное пространство

Интерфейсы вывода данных: USB 2.0 / UART

Области применения:

Спектроскопия комбинационного рассеяния (Рамановская спектроскопия)

Спектрофотометрия в микрообъёмах и высокоскоростные измерения

Спектральный анализ, радиационно-спектральный анализ, спектрофотометрический анализ

Измерение спектров отражения, пропускания и поглощения различных образцов

Лазерно-искровая эмиссионная спектрометрия (LIBS)
