Артикул:
PPH-71503D
|
Госреестр:№ 68671-17 до: 18.09.2022 |
321 051 руб.
Варианты цен
321 051 руб.
Под заказ
В корзину
Купить в 1 клик
Особенности:
- Два независимых канала: Кан 1 (два диапазона U/I 0…15 В / 0-3 А или 0… 9 В / 0-5 А), макс. вых. мощность 45 Вт; Кан2 ( 0 …12 В/ 0-1,5 А), макс. выходной мощность 18 Вт;
- Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс);
- Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм);
- Режим стабилизации тока и напряжения (CC/ CV);
- Макс. разрешение: 1 мВ/ ток 0,1 мкА для диапазона 5 мА;
- Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 мкс (при отклонении ~100 мВ);
- Малый уровень пульсаций (≤ 1 мВ скз);
- Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ);
- Режим приемника тока (макс. поглощаемый ток до 3,5 А/ Кан1);
- Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим);

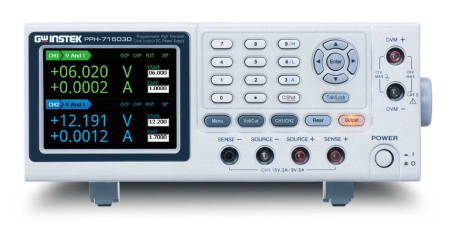

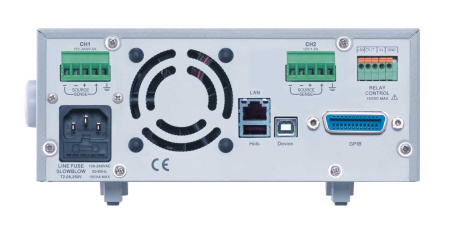

- Выходные гнезда на передней и задней панели (Кан1);
- Функция блокировки кнопок управления;
- Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении;
- Интерфейсы управления: USB / LAN / GPIB;
- Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева;
- Малошумящая интеллектуальная система охлаждения;
- Управление: драйвера LabView, программа управления.
| Параметр | Канал 1 | Канал 2 |
| Установка напряжения на выходе | ||
| Диапазон U вых |
Низкий диапазон ( LV ): 0...9 В Высокий диапазон ( HV ): 0...15 В |
0...12 В |
| Программируемое разрешение | 2, 5 мВ | |
| Разрешение измерения | 1 мВ | |
| Погрешность установки (программная) | ± (0,05 % + 10 мВ) | |
| Погрешность измерения (по встроенному индикатору) | ± (0,05 % + 3 мВ) | |
| Время нарастания U вых | 0,2 мс (10 % - 90 %) | |
| Время спада U вых | 0,3 мс (90 % - 10 %) | |
| Стабилизация напряжения (CV) | ||
| Нестабильность |
≤ 0,01 % + 2 мВ при изменении тока нагрузки ≤ 0,5 мВ при изменении напряжения питания |
|
| Уровень пульсаций и шум |
≤ 3 мВ ср.кв.. в диапазоне частот 0 Гц ... 1 МГц ≤ 8 мВ пик - пик в диапазоне частот 20 Гц ... 20 МГц |
|
| Время переходного процесса (при изменении нагрузки на 1000%) |
< 40 мкс (уровень 100 мВ , гнезда задней панели ) < 50 мкс (уровень 100 мВ, гнезда передней панели) < 80 мкс (уровень 20 мВ) |
|
| Установка тока на выходе | ||
| Диапазон Iвых |
Низкий диапазон ( LV ): 0...5 А Высокий диапазон ( HV ): 0...3 А |
0...1,5 А |
| Программируемое разрешение | 1,25 мА (на пределе 5 А) | 1,25 мА (на пределе 1,5 А) |
| 0,125 мА на пределе 500 мА | ||
| 1,25 мкА на пределе 5 мА | ||
| Разрешение измерения | 100 мкА на пределе 5 А; | 100 мкА на пределе 1,5 А |
| 10 мкА на пределе 500 мА | ||
| 0,1 мкА на пределе 5 мА | ||
| Погрешность установки (программная) | ± ( 0,16 % + 5 мА) на пределе 5 А | ± (0,16 % + 5 мА) на пределе 1,5 А |
| ± (0,16 % + 0,5 мА) на пределе 500 мА | ||
| ± (0,16 % + 5 мкА) на пределе 5 мА | ||
| Погрешность измерения (по встроенному индикатору) | ± (0,2 % + 400 мкА) на пред. 5 А | ± (0,2 % + 400 мкА) на пред. 1,5 А |
| ± (0,2 % + 100 м кА) на пределе 500 мА | ||
| ± (0,2 % + 1 мкА) на пределе 5 мА | ||
| Стабилизация тока (СС) | ||
| Нестабильность |
≤ 0,01%+1 мА при изменении тока нагрузки ≤ 0,5 мА при изменении напряжения питания |
|
| Температурный коэффициент | 0.1 х норм. значения / ̊C | |
| Режим вольтметра (DVM) | ||
| Диапазон измерения | 0...+20 В пост. | |
| Входной импеданс | 20 МОм | |
| Разрешение | 1 мВ | |
| Погрешность измерения | ± (0,05 % + 3 мВ) | |
| Максимальное входное напряжение | - 3 В ; + 22 В | |
| Режим приемника тока (SINK) | ||
| Поглощаемый ток канал 1 | 3 ,5A ( при U вых ≦ 4 В ); 3,5 А* 0,25 А / U (при U вых 4...15 В ) | |
| Поглощаемый ток канал 2 | 2A ( при U вых ≦ 5 В ); 2А* 0,1А / U (при U вых 5...12 В ) | |
| Режим измерения импульсного тока | ||
| Погрешность измерения (по встроенному индикатору) | ± (0,2 % + 400 мкА) на пред. 5 А | ± (0,2 % + 400 мкА) на пред. 1,5 А |
| Задержка запуска | 0...100 мс с шагом 10 мкс. Внутренняя задержка запуска 25 мкс | |
| Период интеграции | 33,3 мкс...833 мс с шагом 33,3 мкс | |
| Число усреднений показаний | 1...100 (программно до 5.000 при ДУ с помощью ПК) | |
| Количество выборок | 64.000 | |
| Период интеграции импульсных токов | ||
| Период | 840 мс...60 с | |
| Шаг | 16,7 мс/ 20 мс (в зав. от частоты сети питания 60 Гц/ 50 Гц) | |
| Управление выходом | ||
| Функции | Вкл/ Выкл | |
| Общие данные | ||
| Энергонезависимая память (запись/ вызов) |
5 ячеек для профилей настроек ( Save / Recall ) 5 ячеек для статусов питания при включении источника ( Power On ) |
|
| Дисплей | Цветной графический ЖК - индикатор (диагональ 9 см, TFT ) | |
| Условия эксплуатации | 0...40 º С, относительная влажность ≤ 80 % | |
| Условия хранения | - 20... - 70 º С, относительная влажность ≤ 70 % | |
| Напряжение питания | ~ 90 – 264В, 50/60Гц | |
| Потребляемая мощность | 160 ВА | |
| Габаритные размеры (ШхВхГ) | 222 х 86 х 363 мм | |
| Масса |
4,5 кг |
|
