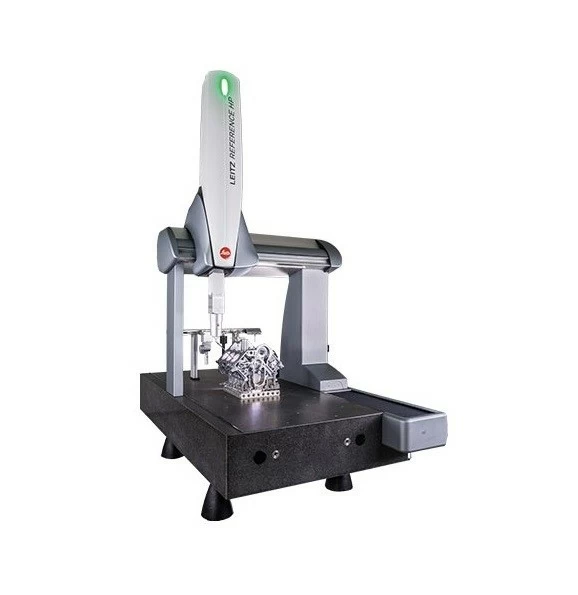

Leitz Reference HP представляет собой высокоточную координатно-измерительную машину сканирующего типа, обеспечивающую быстрый, точный и экономичный контроль размерных параметров деталей. Оборудование, оснащенное измерительными системами семейства LSP, способно выполнять задачи контроля качества как в режиме одноточечных контактных измерений, так и в режиме высокоскоростного сканирования для профильных и контурных измерений.
Трехкоординатная измерительная система:
В основе точности и универсальности машины Leitz Reference HP лежит применение трехкоординатной измерительной системы. При выполнении любой операции датчик одновременно регистрирует координаты X, Y и Z на поверхности детали, а также автоматически измеряет отклонение в перпендикулярном направлении. Измерения выполняются без фиксации датчика по оси — измерительный блок всегда ориентируется перпендикулярно к поверхности детали (по нормали, определяемой в каждой точке). Это позволяет расчетным путем компенсировать отклонения держателя зонда от нормали.
Конструктивная основа:
- Подвижный портал на базе запатентованной технологии TRICISION™
- Гранитный стол со встроенными направляющими типа «ласточкин хвост»
- Направляющая система с предварительно напряженными аэростатическими подшипниками на воздушной подушке
- Стальные шкалы высокого разрешения Heidenhain с автоматической температурной компенсацией
- LSP-S2 (для моделей Leitz Reference HP 600/700/900):
- Высокоскоростная сканирующая головка для непрерывных измерений
- Возможность использования удлинительных держателей длиной до 800 мм для контроля глубоких внутренних зон
- Встроенная система балансирного уравновешивания для работы с измерительными наконечниками в сборках весом до 1000 г
- Измерение отклонений зонда с помощью линейных дифференциальных датчиков LVDT-типа
- Поддержка всех стандартных режимов: одноточечные измерения касанием, сканирование с автоматической выверкой, непрерывное высокоскоростное сканирование
- Одновременные измерения по всем осям с постоянным ортогональным положением зонда к поверхности
- LSP-X3 (для модели Leitz Reference HP 5.4.3):
- Компактная и экономичная высокоточная сканирующая головка для трехкоординатных измерений
- Поддержка удлинителей датчиков длиной до 360 мм и комплектов наборных измерительных наконечников
- Быстрое выполнение одноточечных измерений для стандартных задач
- Высокоскоростное сканирование для контроля формы и профиля
- Идеальна для контроля малых и средних высокоточных корпусных деталей и объектов сложной геометрической формы
Устройство автоматической смены измерительных инструментов позволяет выполнять замену измерительного наконечника в ходе выполнения программы измерений без необходимости повторной калибровки головки. Электромагнитное зажимное устройство обеспечивает быстрые и надежные замены.
Контроль зубчатых колес:
Leitz Reference HP в сочетании с программным обеспечением QUINDOS может использоваться в качестве специализированного центра контроля зубчатых колес. Доступно более 30 пакетов программ для измерения параметров и обработки данных:
- Прямозубые шестерни
- Конические зубчатые колеса
- Геликоидальные (червячные) шестерни
- Ступенчатые зубчатые колеса
- Спиральные диски
- Червячные колеса для винтовых компрессоров
- Подвижный портал по технологии TRICISION™
- Прецизионные стальные шкалы Heidenhain с автокомпенсацией
- Гранитный стол с направляющими «ласточкин хвост»
- Аэростатические направляющие на воздушной подушке
- Трехкоординатная измерительная система Leitz
- Поддержка измерительных наконечников длиной до 800 мм
- Возможность автоматической смены головок и наконечников
- Высокоточное сканирование сложных поверхностей
- Специализированные возможности для контроля зубчатых колес
- Высокоточные измерения в машиностроении
- Контроль зубчатых передач и редукторов
- Измерение корпусных деталей сложной формы
- Контроль глубоких внутренних полостей
- Аэрокосмическая и автомобильная промышленность
- Энергетическое машиностроение
- Производство прецизионных компонентов
Технические данные КИМ для контроля зубчатых колес
|
Применимые спецификации
для контроля ЗК на машине Leitz Reference HP |
Reference HP
5.4.3
|
Reference HP
7.7.5
|
Reference HP
10.7.6
|
Reference HP
15.9.7
20.9.7
|
Reference HP
22.12.9
30.12.9
40.12.9
45.12.9
|
| Диапазон модулей ЗК [мм] | 0.5 - 100 | 0.5 - 100 | 0.5 - 100 | 0.5 - 100 | 0.5 -100 |
| Макс. диаметр ЗК – прямозубые[мм] | 350 | 650 | 650 | 850 | 1150 |
| Макс. диаметр ЗК – косозубые [мм] | 200 | 450 | 450 | 600 | 900 |
| Макс. ширина венца ЗК [мм] | 300 | 500 | 600 | 700 | 900 |
| Макс. длина вала [мм] | 500 | 700 | 1000 | 1500 / 2000 | 2000 / 3000 / 4000 / 4500 |
Характеристики измерения зубчатых колес
- прямые, косозубые и шевронные зацепления, шлицевые зубчатые соединения (внутренние и внешние);
- торцевые зубчатые муфты (внутренние и внешние);
- зубчатые сегменты (минимальное количество зубьев - 1);
- зубчатые рейки;
- конические зубчатые колеса с прямыми и дуговыми зубьями, гипоидные зубчатые колеса, коронные зубчатые колеса;
- доступные интерфейсы - Gleason GAGE 4/WIN; Klingelnberg KIMOS, цепь с коническими зубчатыми колесами Ахенского университета;
- стандарты - DIN, ISO, AGMA, ANSI, JIS, CNOMO, CAT.
