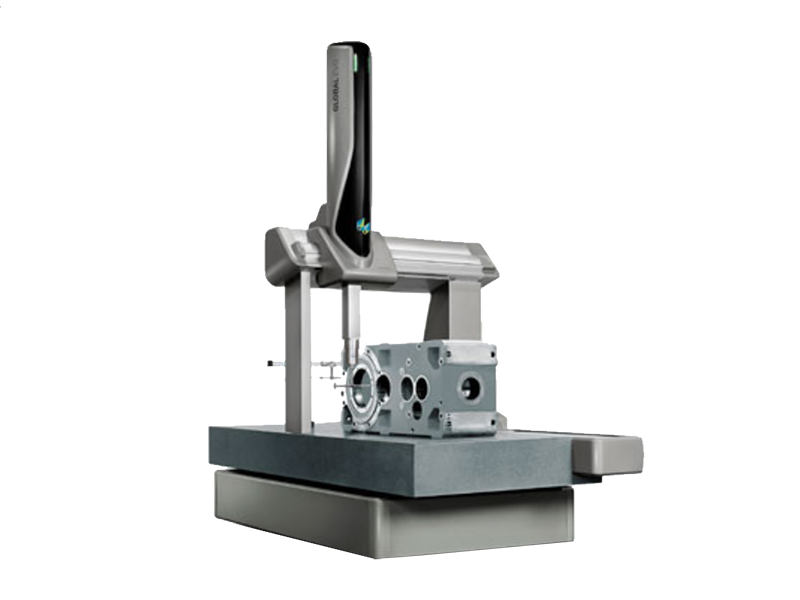

Координатно-измерительная машина GLOBAL S (Hexagon)

GLOBAL S представляет собой эволюционное развитие платформы КИМ GLOBAL, оптимизированное для высокопроизводительных контактных сканирующих измерений. Модель демонстрирует лучшие в своем классе показатели производительности, что расширяет возможности ее применения в автомобильной, аэрокосмической и других отраслях промышленности. Оборудование обеспечивает получение детализированных и прослеживаемых результатов с высокой скоростью и точностью.

Прецизионное высокоскоростное сканирование:

Встроенная система снижения вибраций гарантирует сохранение точности измерений даже при работе в режиме высокоскоростного сканирования. Тщательно оптимизированное взаимодействие программного и аппаратного обеспечения позволяет наращивать производительность КИМ без риска ухудшения точностных характеристик.

Сканирование по произвольной траектории:

Благодаря усовершенствованному микропрограммному алгоритму Scan Pilot, машина GLOBAL S способна выполнять сканирование по сложнейшим произвольным траекториям на высоких скоростях, эффективно обрабатывая детали с резкими изменениями геометрии поверхности.

Оптимизация траектории перемещений:

Технология управления траекторией Fly2Mode автоматически оптимизирует перемещения измерительной головки между точками контакта, сокращая время простоя оборудования. Применение данного алгоритма позволяет уменьшить время выполнения измерительных программ почти на 10%.

Автоматическое энергосбережение:

GLOBAL S оснащена функцией автоматического отключения питания в периоды простоя с сохранением режима готовности к работе. Это позволяет снизить эксплуатационные затраты без ущерба для производительности и оперативной готовности оборудования.

Гибкость выбора датчиков:

Машина может комплектоваться широким спектром измерительных систем:

• Прецизионные контактные датчики
• Контактные сканирующие датчики
• Бесконтактные оптические датчики
• Устройства автоматической смены инструмента

Отдельные типы датчиков могут оснащаться удлинителями длиной до 800 мм для измерения глубоких полостей и труднодоступных элементов.

Программное обеспечение:

• PC-DMIS:
• Базовая комплектация включает ПО PC-DMIS, позволяющее производителям получать и передавать данные о качестве в рамках предприятия на любой стадии производственного процесса.
• QUINDOS:
• Для решения сложных измерительных задач и углубленного анализа данных предусмотрен набор инструментов QUINDOS, ориентированный на опытных специалистов-метрологов.

Мониторинг окружающей среды:

КИМ оснащена системой датчиков, непрерывно контролирующих параметры окружающей среды, способные влиять на качество измерений:

• Температурные колебания
• Влажность воздуха
• Вибрационные воздействия
• Столкновения щупа

При нарушении заданных пороговых значений система автоматически отправляет предупреждения, позволяя своевременно реагировать на изменения условий эксплуатации.

Ключевые преимущества GLOBAL S:

• Лучшая в классе производительность сканирования
• Высокоскоростное сканирование сложных поверхностей
• Оптимизация траекторий с сокращением времени цикла до 10%
• Энергосберегающий режим с автоматическим отключением питания
• Широкий выбор датчиков и удлинителей
• Продвинутое ПО для контроля качества на всех этапах производства
• Встроенный мониторинг условий окружающей среды

Области применения:

• Автомобильная промышленность (контроль кузовных деталей, компонентов двигателей)
• Аэрокосмическая отрасль (измерение ответственных деталей планера и двигателей)
• Общее машиностроение
• Производство прецизионных компонентов
• Контроль качества в серийном производстве
