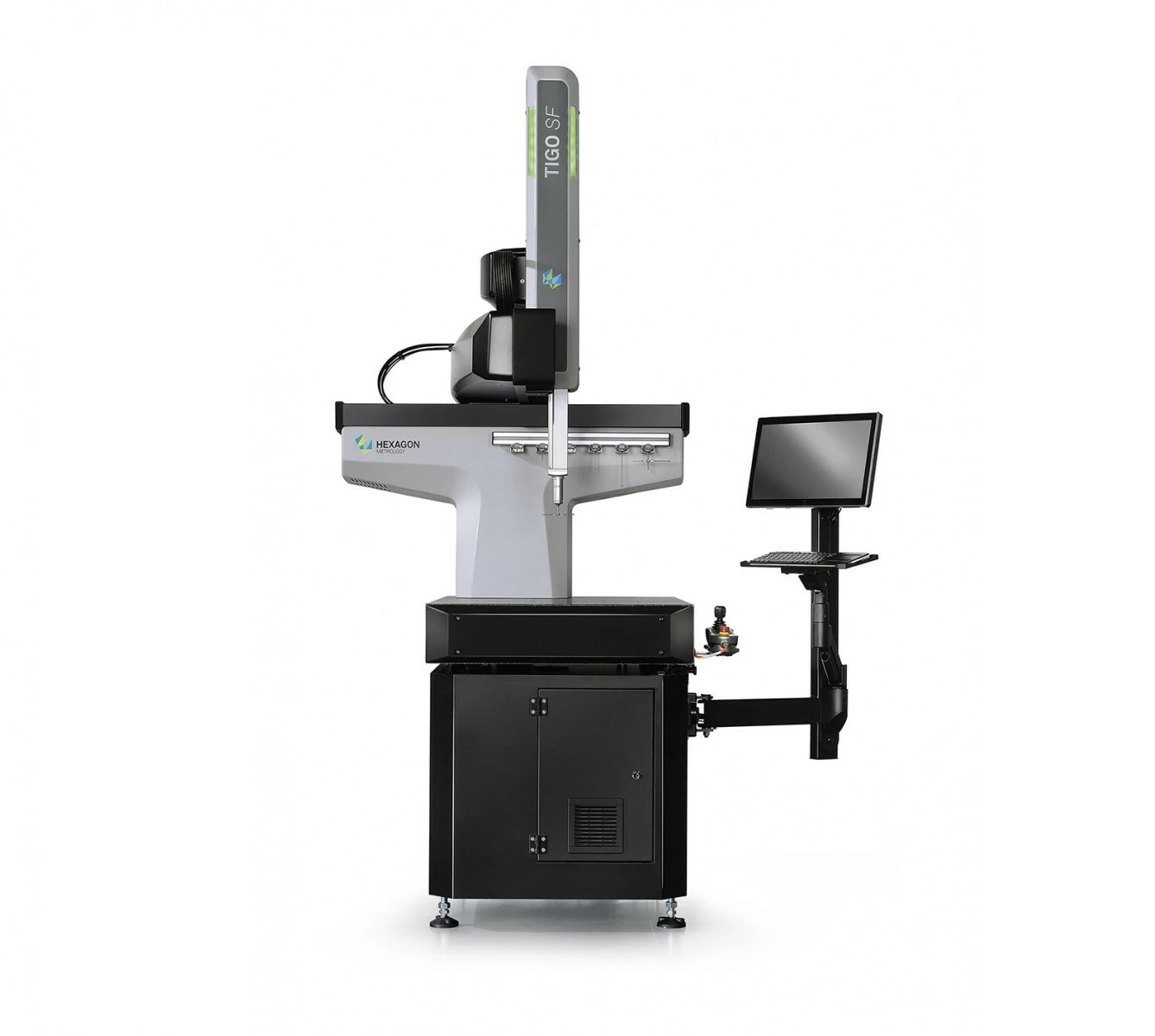

TIGO SF представляет собой многофункциональную безвоздушную координатно-измерительную машину, специально разработанную для эксплуатации в жестких производственных условиях. Полная защита кожухами и гофрированными чехлами обеспечивает надежную работу непосредственно в цеховой среде. Это оптимальное решение для измерения широкого спектра высокоточных деталей малого и среднего размера в различных отраслях промышленности.

Конструкция и доступ:

Консольная архитектура TIGO SF обеспечивает свободный доступ к измерительной зоне с трех сторон, что значительно упрощает установку деталей и программирование процессов измерения. Рабочий стол из массивного гранита оснащен часто расположенными резьбовыми отверстиями М8 для быстрой и надежной фиксации объектов. Измерительный объем составляет 500 x 580 x 500 мм по осям X, Y, Z. Модель позиционируется как самая точная цеховая КИМ в своем классе.

Компактность и мобильность:

В стандартной конфигурации контроллер и компьютер встроены в основание машины (доступно исполнение основания со степенью защиты IP54). Монитор и клавиатура размещены на шарнирном штативе, обеспечивающем максимальную эргономику и компактность. Такая компоновка «все в одном» позволяет легко перемещать машину по цеху с помощью вилочного погрузчика.

Измерительные головки:

• HP-S-X1C (стандарт): стационарная сканирующая головка, обеспечивающая как непрерывное сканирование, так и последовательные измерения в отдельных точках с высокой скоростью (до 300 мм/с) и точностью.
• HH-A (опционально): индексируемая головка с шагом 5° для измерения сложных конструкций с различной ориентацией элементов без применения звездообразных щупов или поворотных столов.

Температурная стабильность и защита от вибраций:

Усовершенствованная система температурной компенсации с несколькими датчиками обеспечивает точные измерения в диапазоне от 15 до 30°C (при использовании мультисенсорной компенсации диапазон расширяется до 10–40°C). Пассивные демпфирующие устройства защищают машину от большинства производственных вибраций; опционально доступны активные демпферы для повышенных требований.

Линейные направляющие и приводы:

Прецизионные рельсовые линейные направляющие качения на всех осях исключают необходимость подключения к пневмосети — машина работает без использования сжатого воздуха. Применяемая система линейных шкал METALLUR® имеет разрешающую способность 0,039 мкм.

Программное обеспечение:

• PC-DMIS TOUCH: версия с интуитивным графическим интерфейсом, оптимизированная для сенсорных экранов и современных операционных систем.
• Для решения более сложных измерительных задач доступны традиционные пакеты PC-DMIS и QUINDOS.

Эргономика и управление:

• Сенсорный экран и клавиатура удобно расположены на встроенном шарнирном штативе
• Новый прочный и эргономичный пульт управления Jog-box
• Цветные светодиодные индикаторы для наглядного отображения состояния измерений (опция)

Дополнительные возможности:

• Встроенное в раму КИМ устройство для автоматической смены инструмента HP-S-X1C
• Дополнительный защитный кожух для особо жестких условий
• Защита основания IP54 (опционально)
• Возможность использования головки HH-A с зондом HP-TM для максимальной универсальности

Ключевые преимущества:

• Полная цеховая защита без потери точности
• Безвоздушная конструкция — не требует подключения к пневмосети
• Компоновка «все в одном» для легкого перемещения
• Свободный доступ к деталям с трех сторон
• Высокоточное сканирование до 300 мм/с
• Расширенный температурный диапазон с мультисенсорной компенсацией
• Защита от вибраций (пассивная/активная)
• Современное ПО с сенсорным интерфейсом

Области применения:

• Контроль качества в машиностроении и приборостроении
• Измерение прецизионных деталей малого и среднего размера
• Производственный контроль в цеховых условиях
• Входной и выходной контроль в различных отраслях промышленности
