Назначение системы:
- Комплексное решение всех измерительных задач, связанных с производством труб и проводов:
- Контроль качества в процессе производства труб
- Инспекция готовых труб и трубных конструкций
- Обратный инжиниринг труб и трубных сборок
- Калибровка трубогибочного оборудования

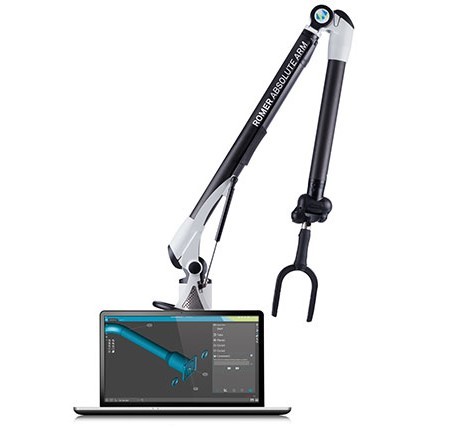

Измерительная рука Absolute Arm оснащается специальными вильчатыми щупами — бесконтактными датчиками для измерения труб, доступными в шести типоразмерах под различные диаметры. Эти датчики позволяют определять длину и углы изгиба труб с выдачей результатов в форматах XYZ, LRA или YBC. Дополнительно, стандартные контактные датчики дают возможность измерять трубные сборки целиком, включая сварные крепления, кронштейны и подвесы.
Компоненты системы:
- В зависимости от требований заказчика система комплектуется из трех основных элементов:
- Модель измерительной руки Hexagon Absolute Arm (на выбор)
- Вильчатый щуп Hexagon одного из шести размеров (совместим со всеми моделями рук)
- Программное обеспечение TubeShaper
- Программное обеспечение TubeShaper:
- TubeShaper — специализированное ПО, разработанное при участии ведущих производителей труб для максимально простого и быстрого получения измерительных данных и технологической информации.
- Импорт моделей труб и трубных сборок непосредственно из CAD-систем
- Передача скорректированных в реальном времени данных в трубогибочные станки с ЧПУ
- Автономное создание измерительных планов до выполнения измерений
- Автоматическое формирование планов в ходе первой инспекции
- Сохранение и повторный запуск измерительных процедур для серийных измерений
- Экспорт данных в формате IGES для задач обратного инжиниринга (без необходимости обработки сложных облаков точек)
- 7-осевая Absolute Arm: многофункциональность и точность
- Манипулятор 7-Axis Absolute Arm способен выполнять как точные контактные измерения, так и лазерное сканирование (с использованием сканера RS6), что делает его многофункциональным измерительным инструментом.
- Современные абсолютные датчики во всех шарнирных соединениях полностью исключают необходимость калибровки и прогрева перед началом работы — единственное такое решение среди портативных измерительных манипуляторов.
- Эргономичный дизайн шарнира включает:
- Встроенный измерительный дисплей
- Взаимозаменяемые захваты
- Сменные крепления для контактных датчиков и сканеров
- Кнопки управления для комфортной работы одной рукой
- Точность контактных измерений сертифицируется по стандарту ISO 10360-12
- При использовании сканера RS6 проводится полная сертификация точности сканирования по ISO 10360-8 (Приложение D)
- Высокотехнологичная конструкция из углеродного волокна обеспечивает прочность и температурную стабильность в производственных условиях, гарантируя надежную точность даже в сложных условиях эксплуатации.
- Устройства HomeDock и SmartLock позволяют складывать и фиксировать манипулятор в промежутках между измерениями, обеспечивая сохранность чувствительных сканеров и наконечников и поддерживая заводскую точность.
- Система используется для:
- Измерения и контроля геометрии труб с целью расчета поправок для трубогибочных станков
- Определения параметров гибки для труб с неизвестной геометрией
- Ручной корректировки данных
- Комплексного контроля качества трубной продукции
Технические характеристики, сертификация по ISO 10360
| 83 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | RS6 SSA4 | RS5 SSA4 | Bec |
| 8320-7 | 2.48 м | ± 0.043 мм | 0.016 мм | 0.054 мм | 0.033 мм | 0.059 мм | 0.062 мм | 8.8 кг | |
| 8325-7 | 2.98 м | ± 0.048 мм | 0.023 мм | 0.060 мм | 0.043 мм | 0.065 мм | 0.068 мм | 9.1 кг | |
| 8330-7 | 3.48 м | ± 0.078 мм | 0.034 мм | 0.090 мм | 0.058 мм | 0.082 мм | 0.092 мм | 9.4 кг | |
| 8335-7 | 3.98 м | ± 0.092 мм | 0.042 мм | 0.115 мм | 0.067 мм | 0.099 мм | 0.105 мм | 9.7 кг | |
| 8340-7 | 4.48 м | ± 0.114 мм | 0.051 мм | 0.140 мм | 0.084 мм | 0.118 мм | 0.122 мм | 10.0 кг | |
| 8345-7 | 4.98 м | ± 0.158 мм | 0.078 мм | 0.168 мм | 0.106 мм | 0.163 мм | 0.172 мм | 10.3 кг |
| 85 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | RS6 SSA4 | RS5 SSA4 | Bec |
| 8520-7 | 2.48 м | ± 0.029 мм | 0.010 мм | 0.038 мм | 0.021 мм | 0.041 мм | 0.045 мм | 9.0 кг | |
| 8525-7 | 2.98 м | ± 0.031 мм | 0.012 мм | 0.048 мм | 0.025 мм | 0.047 мм | 0.048 мм | 9.3 кг | |
| 8530-7 | 3.48 м | ± 0.057 мм | 0.020 мм | 0.083 мм | 0.038 мм | 0.064 мм | 0.066 мм | 9.6 кг | |
| 8535-7 | 3.98 м | ± 0.069 мм | 0.024 мм | 0.099 мм | 0.045 мм | 0.078 мм | 0.080 мм | 9.9 кг | |
| 8540-7 | 4.48 м | ± 0.084 мм | 0.030 мм | 0.120 мм | 0.050 мм | 0.089 мм | 0.091 мм | 10.2 кг | |
| 8545-7 | 4.98 м | ± 0.113 мм | 0.048 мм | 0.140 мм | 0.065 мм | 0.141 мм | 0.148 мм | 10.5 кг |
| 87 серия | Модель | Макс. диапазон | EUNI1 | PSIZE2 | LDIA3 | PFORM4 | RS6 SSA4 | RS5 SSA4 | Bec |
| 8725-7 | 2.98 м | ± 0.029 мм | 0.011 мм | 0.044 мм | 0.023 мм | 0.043 мм | 0.044 мм | 9.3 кг | |
| 8730-7 | 3.48 м | ± 0.053 мм | 0.018 мм | 0.076 мм | 0.035 мм | 0.056 мм | 0.058 мм | 9.6 кг | |
| 8735-7 | 3.98 м | ± 0.064 мм | 0.022 мм | 0.092 мм | 0.041 мм | 0.068 мм | 0.071 мм | 9.9 кг | |
| 8740-7 | 4.48 м | ± 0.078 мм | 0.028 мм | 0.110 мм | 0.046 мм | 0.080 мм | 0.082 мм | 10.2 кг | |
| 8745-7 | 4.98 м | ± 0.104 мм | 0.044 мм | 0.125 мм | 0.060 мм | 0.121 мм | 0.127 мм | 10.5 кг |
EUNI1 - ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE2 - ошибка размера сферы по сравнению с номинальными значениями
LDIA3 - ошибка положения центра сферы
PFORM4 - ошибка формы сферы
SSA4 - точность системы сканирования согласно ISO 10360-8, Приложение D
