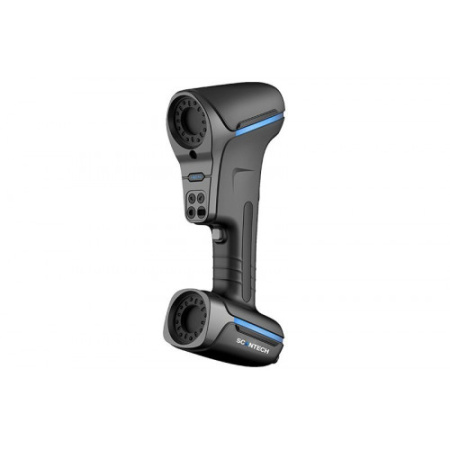

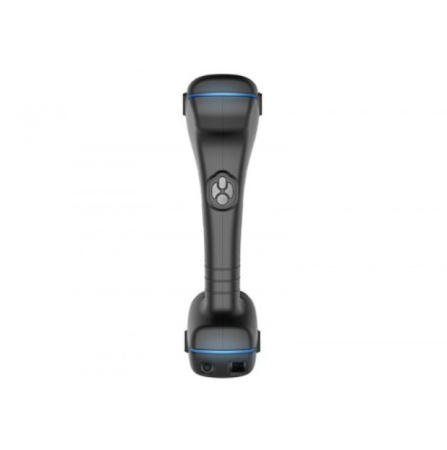

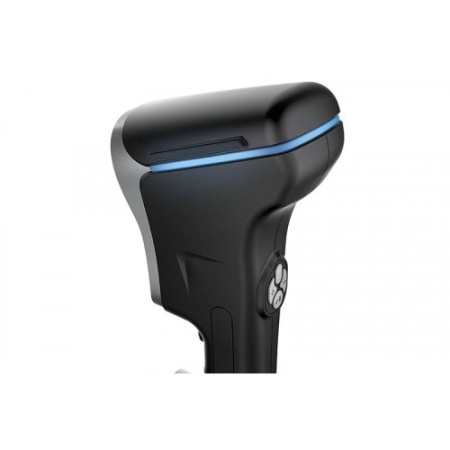

3D сканер ScanTech KSCAN20 - представляет собой универсальное, высокоточное промышленное метрологическое решение от китайского производителя компании ScanTech. Широко применим во многих отраслях, особенно в аэрокосмической и автомобильной промышленности, где часто требуется крупномасштабное 3D-сканирование.
Применение
- Аэрокосмическая отрасль.
- Автомобильная промышленность.
- Промышленное производство.
- Реверс-инжиниринг.
- Контроль качества.
- Моделирование и изготовление литьевых форм.
- Медицина и забота о здоровье.
- Музейное дело и сохранение культурного наследия.
- Энергетика и сопутствующее производство.
Особенности
- KSCAN20 можно подключить к дополнительному датчику при сканировании сложных элементов, таких как отверстия, резьбы, других объектов со сложной геометрией.
- Устройство оснащено програмным обеспечением ScanTech под названием ScanViewer, предлагающее множество функций, специально разработанных для профессионалов.
- Его также можно установить на роботизированную руку для автоматизации процесса 3D-сканирования, что удобно для проверки качества или крупномасштабного 3D-сканирования.
- Сканер можно установить и на штатив.
ScanTech KSCAN20 с широким спектром функций, высоким качеством и универсальностью, предлагает одно из лучших решений в соотношении цена / качество на рынке метрологических 3D-сканеров.
Оснащен двумя различными режимами: стандартный режим R и режим Hyperfine B. Эти режимы позволяют выполнять 3D-сканирование с фокусировкой либо на скорости, либо на разрешении, в зависимости от варианта использования.
Сканер может сканировать не только очень большие объекты, но и очень мелкие детали размером с монету.
|
Параметр |
Значение |
|
Размеры, мм |
325х133х84 |
|
Вес, кг |
1.1 |
|
Форматы файлов |
.stl, .ply, .obj, .igx, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc; поддержка данных для инспекции труб YBC/LRA |
|
Глубина резкости, мм |
Режим R: 620 мм; Режим B: 200 мм |
|
Зона сканирования |
до 550х600 мм |
|
Интерфейс |
USB 3.0 |
|
Источник света |
Режим R: 14 красных перекрестных лазеров (+1 дополнительная красная лазерная линия); Режим B: 5 синих параллельных лазерных линий |
|
Класс лазера |
2M (безопасно для глаз) |
|
Объемная точность |
Режим R: 0.020 мм + 0.035 мм/м; Режим B: 0.010 мм + 0.035 мм/м |
|
Повторяемость одной точки |
0.030 мм |
|
Разрешение сканирования |
Режим R: 0,05 мм; Режим B: 0,01 мм |
|
Расстояние до объекта |
Режим R: 500 мм; Режим B: 180 мм |
|
Скорость измерений |
650 000 измерений/с |
|
Специализация |
Реверс-инжиниринг; Архитектура; Энергетическая отрасль; Метрологический контроль; Сканирование людей; Образование |
|
Точность сканирования, мкм |
до 20 |
|
Цветное сканирование |
нет |
Технические характеристики с опциями
|
Тип |
KSCAN20 |
KSCAN20-PB |
KSCAN20-EG |
KSCAN20-PBEG |
|
|
Красный лазер |
14 Лазерных крестов + 1 доп. линия |
||||
|
Синий лазер |
5 параллельных лазерных линий |
||||
|
Разрешение |
0.01мм |
0.01мм |
0.01мм |
0.01мм |
|
|
Точность |
0.02мм |
0.02мм |
0.02мм |
0.02мм |
|
|
Встроенная фотограмметрия |
Да |
Да |
Да |
Да |
|
|
Объемная точность |
0.035мм/м |
0.035мм/м |
0.035мм/м |
0.035мм/м |
|
|
Область сканирования |
Up to 550 mm×600 mm |
||||
|
Глубина резкости |
Up to 550mm |
||||
|
Рекомендуемое расстояние до детали |
200mm-420mm |
||||
|
Скорость измерений |
650000 измерений/с |
650000 измерений/с |
650000 измерений/с |
650000 измерений/с |
|
|
Класс лазера |
CLASS II（безопасный для глаз） |
||||
|
Щуп (портативный КИМ) |
Модуль |
- |
Да |
- |
Да |
|
Повторяемость изменений |
- |
0.03мм |
- |
0.03мм |
|
|
Модуль распознавания кромок |
Модуль |
- |
- |
Да |
Да |
|
Точность |
- |
- |
0.03мм |
0.03мм |
|
|
Модуль контроля труб |
Опция |
Опция |
Опция |
Опция |
|
|
Эталонная линейка |
Модуль |
Опция |
Опция |
Опция |
Опция |
|
Объемная точность |
0.02мм/м |
0.02мм/м |
0.02мм/м |
0.02мм/м |
|
|
Патенты |
|
||||
Комплектация
|
Наименование |
Количество |
|
3D сканер |
1 шт. |
|
Кабель |
1 шт. |
|
Калибровочная пластина |
1 шт. |
|
Программное обеспечение |
1 шт. |
|
Блок питания |
1 шт. |
|
Водонепроницаемый кейс |
1 шт. |
|
Светоотражающие метки, 6мм |
4 коробки |
|
Светоотражающие метки, 3мм |
2 коробки |
|
Магнитные маркеры, 6мм |
200 шт. |
|
Кодированные маркеры |
168 шт. |
