Калибровка перемычкой с неизвестными параметрами
Статья описывает преимущества калибровки векторных анализаторов цепей
методом неизвестной перемычки когда разъемы портов не допускают их
непосредственного соединения друг с другом по сравнению с традиционной
калибровкой методом нулевой перемычки. Демонстрируются погрешности
калибровки с нулевой перемычкой, возникающие в данных условиях. Даются
рекомендации по оценке качества проведенной калибровки неизвестной
перемычки.

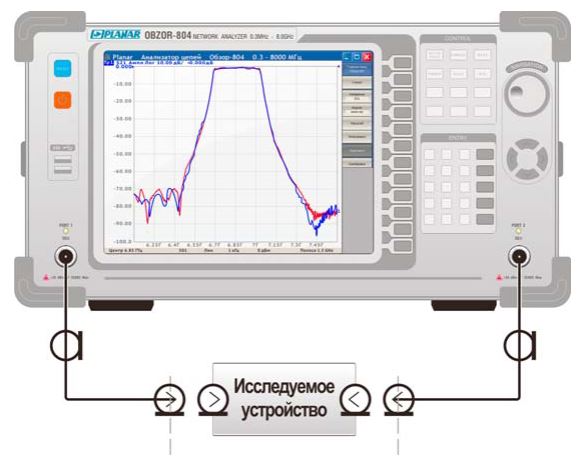

Рис. 1 ИУ с не присоединяемыми портами.
При измерении СВЧ устройств с помощью ВАЦ важнейшим элементом является правильно проведенная калибровка измерительной установки, включающей как ВАЦ, так и присоединительные кабели, и, возможно, другие согласующие цепи с разъемами для подключения измеряемого устройства (ИУ). Наибольшее распространение получила SOLT калибровка, которая требует измерения четырех мер: Short, Open, Load, Thru. В «классической» SOLT калибровке используется непосредственное соединение измерительных разъемов – так называемая перемычка нулевой длины. В случае если ИУ оснащено разъёмами одной полярности (рис.1), то для SOLT калибровки требуется адаптер-переход (перемычка не нулевой длины). Подобная ситуация возникает и при измерении ИУ с различными типами разъемов портов, например, один порт оснащен разъемом SMA, а другой – разъемом N-типа.
Для обеспечения точности SOLT калибровки требуется знание параметров перемычки, заданных, как правило, с помощью модели калибровочной меры, что не всегда практически выполнимо. Например, затруднение может вызвать, сопоставление моделей используемым перемычкам разных производителей, отсутствие доступной модели выбранной перемычки, изношенность перемычки. Для решения данной проблемы ВАЦ ООО «Планар» Obzor-804 предлагает калибровку перемычкой с неизвестными параметрами. Метод неизвестной перемычки не требует знания параметров этой перемычки, не предъявляет жестких требований к качеству самой перемычки, кроме требования обратимости, которое легко выполнимо. Метод неизвестной перемычки называют SOLR: Short, Open, Load, Reciprocal.
Часто для SOLT калибровки используют высококачественную перемычку и пренебрегают ее моделью. Это приводит к двум видам погрешностей. Первая, обусловленная дополнительной задержкой и затуханием в перемычке, вносится в характеристику ИУ со «знаком минус». Вторая – это неверное определение согласования порта нагрузки. Первый тип погрешности может быть компенсирован при измерении, функцией расширения порта ВАЦ (при условии применения высококачественной перемычки) . Вторая же погрешность не может быть скомпенсирована, и вызывает характерные паразитные пульсации на характеристике ИУ. Пример такой погрешности при измерении полосового фильтра приведён на рис. 2. В отличие от SOLT калибровки SOLR калибровка не имеет данного недостатка.
Для продолжения чтения вы можете скачать полную версию материала по ссылке ниже.
