Электронный или механический аттенютор. Серия RFSU AnaPico
Для ослабления уровня генераторов сигнала используются электронные или механический ступенчатые аттенюаторы. Невозможно сказать какой тип аттенюатора лучше, так как каждый обладает своим набором достоинств и недостатков и поэтому выбор аттенюатора основан исключительно исходя из требований измерительной задачи.

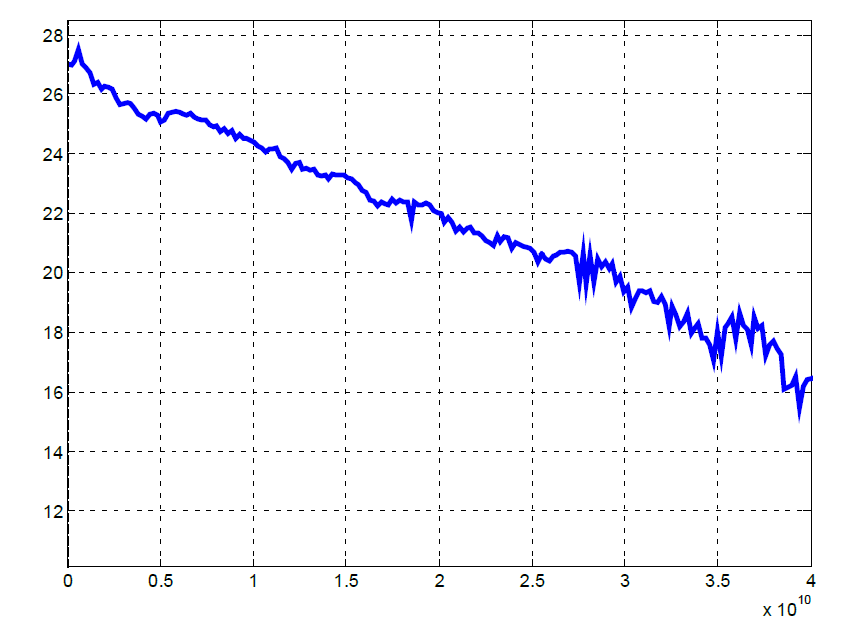

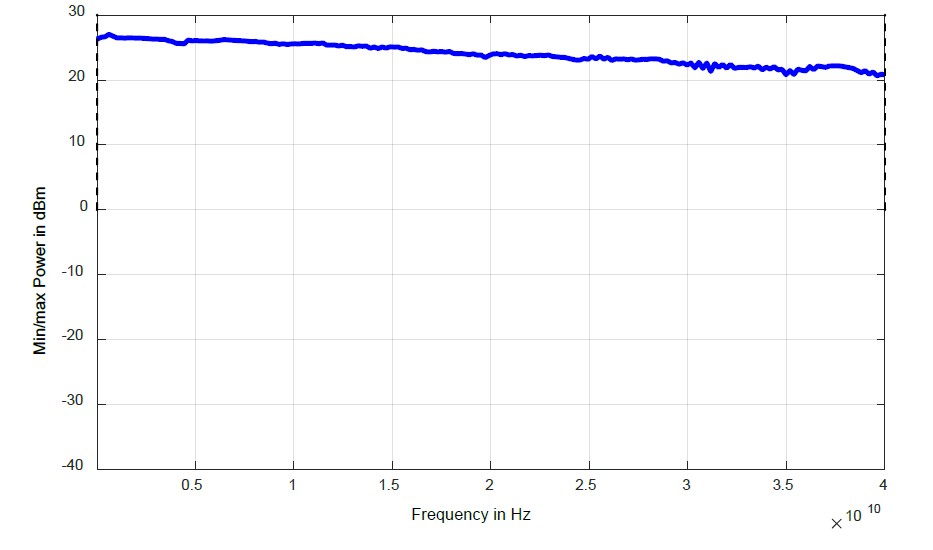

AnaPico готов предложить своим пользователям на выбор два типа аттенюаторов в диапазоне до 40 ГГц. Генераторы серии RFSU6, RFSU12, RFSU20, RFSU26, RFSU40 могут оснащаться электронным аттенюатором опция PE4 и механическим опция PE и PE2. Ниже графики уровня максимальной мощности и мощности с электронным и механическим аттенюатором.
| Диапазон частот | Диапазон уровней |
| От 10 МГц до 6 ГГц | От -55 до +24 дБм |
| От 6 до 12.75 ГГц | От -55 до +23 дБм |
| От 12.75 до 20 ГГц | От -55 до +20 дБм |
| От 20 до 30 ГГц | От -55 до +17 дБм |
| От 30 до 40 ГГц |
От -55 до +14 дБм |
| Диапазон частот | Диапазон уровней |
| От 10 МГц до 6 ГГц | От – 90 до +24 дБм |
| От 6 до 12.75 ГГц | От – 90 до +22 дБм |
| От 12.75 до 20 ГГц | От – 90 до +21 дБм |
| От 20 до 30 ГГц | От – 90 до +18 дБм |
| От 30 до 35 ГГц | От – 90 до +17 дБм |
| От 35 до 40 ГГц | От – 90 до +16 дБм |
| Диапазон частот | Диапазон уровней |
| От 10 МГц до 6 ГГц | От – 120 до +23 дБм |
| От 6 до 12.75 ГГц | От – 120 до +24 дБм |
| От 12.75 до 20 ГГц | От – 120 до +22 дБм |
| От 20 до 30 ГГц | От – 120 до +17 дБм |
| От 30 до 35 ГГц | От – 120 до +16 дБм |
| От 35 до 40 ГГц | От – 120 до +15 дБм |

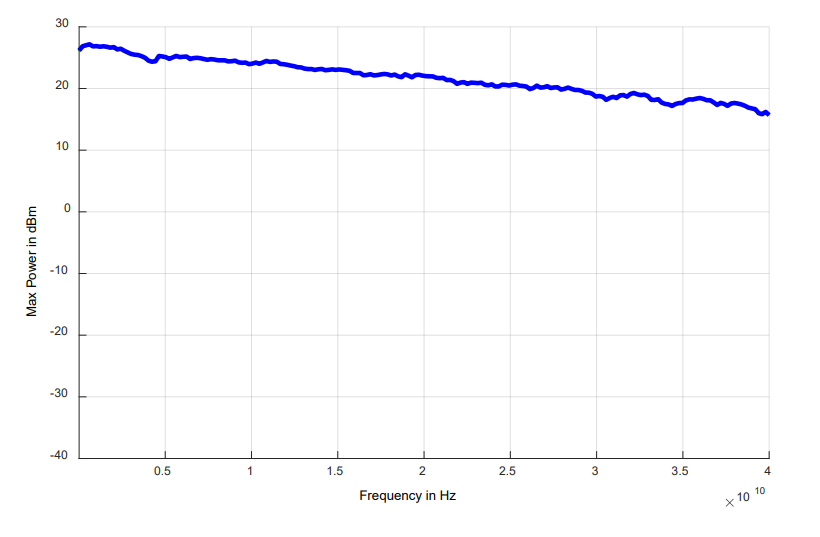

Диапазон установки уровня механический аттенюатор опция PE2
Электронные аттенюаторы более долговечные, компактные, потребляют меньше мощности и быстрее выполняют переключения.
В задачах, где важна скорость изменения уровня, непрерывная работа с Свипирование уровня предпочтителен электронный аттенюатор, например, одна из таких задач производственное тестирование и регулировка. В задачах, где идет исследование поведение устройства при воздействии сигнала малой мощности предпочтителен механический.
В случае с генератором AnaPico пользователь не испытывает компромисс в выборе, прибор оснащается опцией электронного и механического аттенюатора на выбор.
