Новая серия бюджетных линейных программируемых источников питания постоянного тока АКИП-1161
Серия состоит из 2-х линейных источников питания АКИП-1161/1 (16 В/ 8 А), АКИП-1161/2 (30 В/ 5 А) предназначенных для формирования выходного постоянного напряжения и тока с широкими пределами регулировки при использовании в лабораторных и промышленных условиях. Рабочая область выходной мощности источников питания имеет прямоугольную форму (ВАХ).
|
Внешний вид задней панели, |

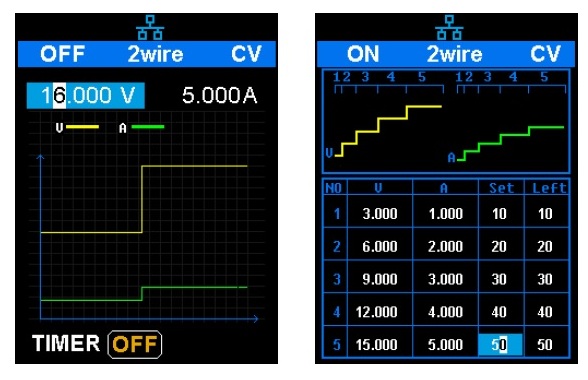

Функция «Таймер» и режим |

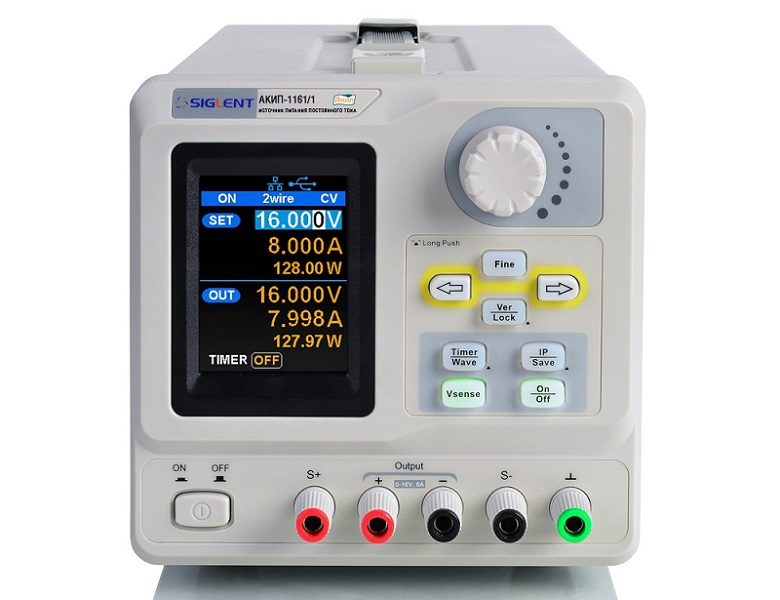

На передней панели расположена клавиша включения источника, удобный регулятор-энкодер, клавиши выбора функций, кнопки настройки выходного напряжения и тока. Новинки имеют цветной ЖКИ с диагональю 7 см для отображения численных значений напряжения (5 разрядов), силы тока (4 разряда), мощности, режима (CC/ CV) и поддержкой функции построения графиков. Функциональный выход напряжения и терминал заземления выполнены в виде универсальных клемм (центральный контакт гнездо 4 мм/ зажим «под винт»), которые также обеспечивают возможность 4-х проводного подключения уделенной нагрузки (S+, +, -, S-).
На задней панели расположен разъем для подключения сетевого шнура питания с держателем предохранителя, 4-х позиционный переключатель выбора номинала входного сетевого напряжения питания и порты интерфейсов LAN, USB.
Источники имеют схему защиты от перенапряжения (OVP) и от перегрузки по току (OCP), что обеспечивает контроль выходной мощности и защиту нагрузки от превышения заданных параметров питания. Модели характеризуются низким уровнем пульсаций по напряжению и току: ≤350 мкВскз/ ≤2 мАскз (соответственно).
Новинки оснащены цифровыми измерителями выходных напряжения и тока, позволяющими контролировать одновременно оба параметра. Погрешность установки параметров и погрешность измерения составляют: по напряжению ± (0,03 % + 10 мВ), по току ± (0,3 % + 10 мА).
Источники обеспечивают функцию таймера с возможностью сохранения до пяти наборов независимых настроек выходного профиля (см. рис.). Пользователь может задавать произвольные параметры в пределах значений напряжения, тока и длительности ожидания (пауза). Функция «Таймер» обеспечивает выдачу выходного напряжения/тока с максимальным временем программирования до 10.000 с. Кроме того, в новинках реализован режим отображения на ЖК-экране динамического изменения напряжения и тока в виде графиков тренда выходного параметра Uвых/ Iвых.
Технические особенности:
- Время установления выходного напряжения: ≤100 мкс
- Мультизонный экран «3 в 1»: индикация «установленное значение/ измеренное значение на выходе/ мощность» или форма сигнала
- Внутренняя память на 5 наборов настроек (запись/ вызов)
- Низкий уровень шума при эксплуатации (интеллектуальная система охлаждения)
- Интерфейсы: LAN, USB
