Стоит заметить, что из-за различных принципов измерения давления в различных диапазонах невозможно произвести подобное измерение вакуума на всем диапазоне прибором (сенсором/ вакуумметром). По этой причине компания Leybold GmbH (Германия) выпускает данные приборы самых различных типов. Средних всегда можно выбрать подходящее решение для конкретной задачи.
Датчик вакуума существует двух основных видов: прямого и косвенного измерения. Показания первых от типа газа совершенно не зависят. А что касается показаний косвенного измерения, то здесь уже речь идет про результат измерения параметра чувствительного элемента (например, сопротивления, теплопроводности, ионизационной способности и так далее).
Измерение косвенных параметров чувствительного элемента не абсолютное решение для измерения давления во всех диапазонах - для всех вакуумметров указаны как различные погрешности измерений для диапазонов, так и торрировочные кривые для различных газов. Атомная масса вещества, которую имеет газ, при измерении газа косвенным методом оказывает влияние на результат измерения.
В механическом вакуумметре BOURDONVAC роль чувствительного элемента выполняет спиральная трубка, присоединение внутренняя полость которой присоединяется к объему. Вследствие разницы между стенками трубки - внутри и снаружи, происходит пластическая чувствительной трубки.
Актуальное давление показывает стрелка на специальной шкале. С помощью датчика BOURDON можно производить измерения давления вакуума от 1000 мбар (атмосферное давление) до 10 мбар включительно с погрешностью 1% от максимального значения шкалы.
Механические вакуумметры Bourdonvac газонезависимые.
Данный вакуумный датчик имеет в своей конструкции вакуумированный капсюль со специальной диафрагмой. Когда давление измеряемом объеме меняется меняется давление на диафрагму (давление между капсюлем и измеряемым объемом), что меняет показание вакуумметра.
С помощью данного датчика можно производить измерения давления вакуума от 1000 мбар (атмосферное давление) до 1 мбар включительно с погрешностью 1%, 1.6%, 2.5% от максимального значения шкалы.
Механические диафрагменные вакуумметры газонезависимые.
| Параметр | Значение |
| Тип | Цифровой |

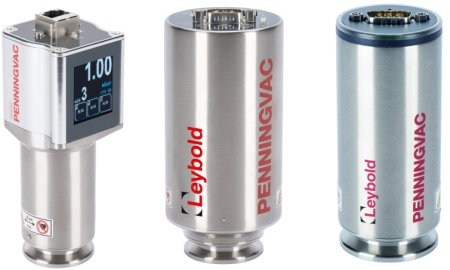

| Серия | PENNINGVAC |
| Модель | PTR 90 |
| Класс защиты | IP40 |
| Температурный режим, °С | от 5 до 55 |
| Тип сенсора | Холодный катод |
| Диапазон измерения, мбар | от 5x10^(-9) до 1000 |
| Воспроизводимость | 5% в диапазоне от 1×10^(-8) до 100 мбар |
| Материалы, обращённые в вакуум | Нержавеющая сталь, керамика, Mo, Ni, Au, W, Витон |
| Максимальное давление, атм | 9,87 |
| Относительная погрешность | 30% в диапазоне от 1×10^(-8) до 100 мбар |
| Температура хранения | от -40 до 65 |
| Интерфейсный разъем | FCC 68 |
| Выходной сигнал, В | 0 - 10,5 |
