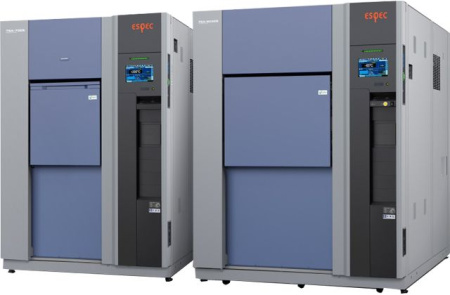

Камеры термоудара ESPEC серии TSA с неподвижной рабочей зоной

Камеры термоудара ESPEC TSA предназначены для ускоренной оценки надёжности изделий при многократном чередовании высокой и низкой температуры. Испытание создаёт термические нагрузки, позволяющие выявлять дефекты материалов, соединений и компонентов, связанные с перепадами температуры. Серия рассчитана на испытания электронных компонентов, печатных плат, автомобильных компонентов и других образцов, для которых важна проверка устойчивости к термическому циклированию.

Принцип работы и конструкция

В серии TSA применяется конструкция с неподвижной тестовой зоной: образец остаётся на одном месте, а горячий или холодный воздух подаётся в рабочую зону посредством переключения заслонок. В стандартной конфигурации выполняется двухзонное испытание «горячая зона — холодная зона»; при соответствующем исполнении доступно трёхзонное испытание с добавлением зоны окружающей температуры. Поскольку образец не перемещается между камерами, исключается механическое воздействие, связанное с переносом, сокращается вспомогательное время цикла и упрощается испытание тяжёлых или крупногабаритных изделий, а также большого количества мелких образцов.

Температурные режимы и восстановление

Для моделей исполнения EL диапазон высокотемпературного воздействия составляет от температуры окружающей среды +50 до +200 °C, диапазон низкотемпературного воздействия — от −65 до 0 °C. Для исполнений ES и EH предусмотрены диапазоны +60…+200 °C и −70…0 °C соответственно. В даташите указаны температурные колебания в тестовой зоне ±0,5 °C для приведённых исполнений; фактические параметры и время восстановления зависят от модели, нагрузки и условий испытания. Конструкция воздушного потока рассчитана на равномерное распределение температуры и уменьшение разброса времени выхода образцов на заданный режим.

Непрерывные испытания и экономия энергии

Для отдельных исполнений доступна опция работы без оттаивания (defrost-free). По данным производителя, такая конфигурация позволяет проводить непрерывные испытания до 500 часов без перерыва на оттаивание и выполнять до 1000 последовательных циклов при указанных в каталоге условиях выдержки. В серии также описан режим Eco, который оптимизирует работу холодильной системы в зависимости от температуры и этапа испытания и помогает уменьшить энергопотребление. Наличие опций необходимо уточнять для конкретной модели.

Доступ к образцам и подключение измерений

Неподвижная тестовая зона облегчает подключение измерительных проводов и кабелей для подачи питания на испытываемые изделия и регистрации данных во время цикла. В каталоге для серии указан стандартный кабельный порт диаметром 50 мм; дополнительные варианты кабельных вводов и другие специальные исполнения предлагаются в зависимости от конфигурации. Производитель указывает соответствие серии ряду международных методов испытаний, включая IEC 60068-2-14 Na и MIL-STD-883L. Подбор модели выполняют по объёму рабочей зоны, температурным диапазонам, типу охлаждения, массе образцов и необходимым опциям.

В линейку входят модели с рабочим объёмом 40, 70, 110, 200 и 300 л. Размеры тестовой зоны и температурные параметры различаются в зависимости от модели и исполнения; подробные значения приведены в таблице характеристик. Параметры каталога относятся к указанным производителем условиям испытаний и не должны рассматриваться как гарантия одинакового времени восстановления при любой загрузке.
