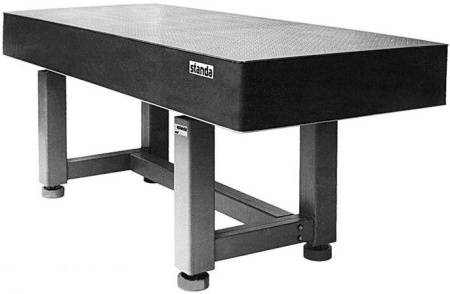

Оптические столы с использованием сотовых оптических плит обеспечивают базовую поверхность для сборки оптических и лазерных установок. Плиты отвечают высоким требованиям к жесткости, плоскостности, вибрационной изоляции и демпфированию.
Возможно использование плит совместно с опорами оптического стола 1TS, пневматической системой вибрационной изоляции 1VIS.
Сотовая оптическая плита состоит из стальной сотовой структуры, верхней и нижней пластин из ферромагнитной нержавеющей стали, декоративных элементов.
Стандартная сотовая структура изготовлена из листовой стали толщиной 0,25 мм с коррозионно-устойчивым покрытием.

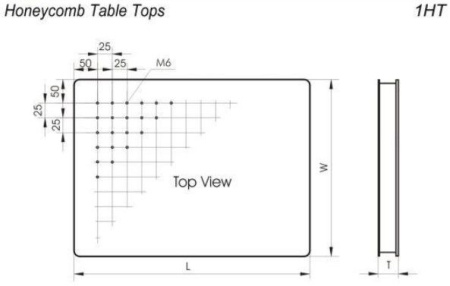

Верхняя пластина изготавливается из стали толщиной 5 мм с отверстиями М6, нарезанными по сетке с шагом 25±0.1 мм. Отверстия заполнены специальной защитной пастой, которую можно удалить, используя специальный инструмент, идущий в комплекте с плитой. Верхняя поверхность отшлифована до плоскостности ±0.1 мм на любом участке стола площадью 1 м2. Нижняя пластина толщиной 3-6 мм покрыта твердым декоративным покрытием.
Пластины соединяются с сотовой структурой под высоким давлением при помощи специальной эпоксидной смолы. Специальный состав эпоксидной смолы гарантирует адгезию, жесткость, стабильность и демпфирование, которые соответствуют самым высоким стандартам. Боковые стенки оптического стола выполнены в чёрном матовом цвете и изготовлены из специального пластика, который демпфирует акустические колебания.
По запросу заказчика в оптическом столе может быть предусмотрено технологическое отверстие для прохождения лазерного луча или проводов сквозь оптическую плиту.
| Параметр | Значение |
| Длина, мм | 1200 |
| Ширина, мм | 1000 |
| Толщина, мм | 200 |
| Толщина верхней пластины из ферромагнитной стали | 5 мм |
| Отверстия М6 на сетке (шаг) | 25 мм |
| Сотовая структура из стали (толщина) | 0,25 мм |
| Плотность (в зависимости от размеров и структуры ячейки) | 125-250 кг/м3 |
| Плоскостность | ±0,1 мм/м2 |
| Модуль Юнга | 21х105 кг/см2 |
| Модуль сдвига | 8,2х105 кг/см2 |
| Прогиб при центральной нагрузке в 100 кг | 4 мкм |

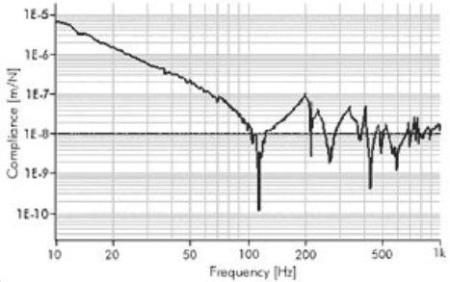

| Резонансная частота, приблизительно | 200 Гц |

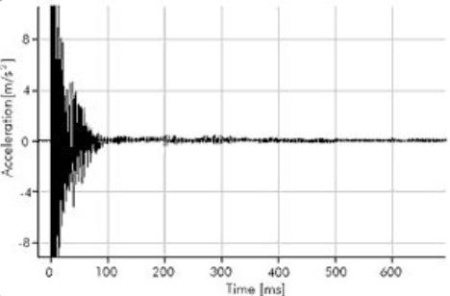

| Время затухания мгновенного возбуждения | 50 мс |
