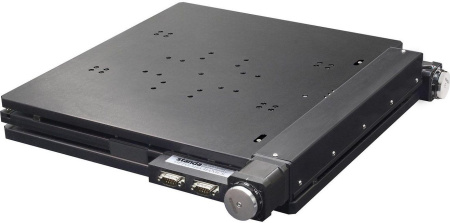

8MTF200XY основан на паре шаговых (опционально с поворотными энкодерами) или 3-фазных серводвигателях BLDC. Комбинация шарикового винта высокой точности и серводвигателя позволяет пользователю применять высокоточную и самоблокирующуюся систему экономичным способом.
Опционально доступен бесконтактный оптический энкодер.
8MTF200XY могут быть дополнительно подготовлены для чистых помещений и вакуум до 10-3 Торр. Для более высокого вакуума необходимо согласование с производством. Дополнительное требование чистоты или герметизации может быть поддержано по требованию заказчика.
8MTF200XY может быть легко соединен непосредственно к стандартному неметрическому / метрическому оптическому столу.
Трансляторы 8MTF200XY могут поставляться смонтированными на алюминиевой плитке 1B-Al, сотовой столешнице 1HB, стандартном оптическом столе 1HT или плоской гранитной плите 1GB, полностью герметичной от брызг и пыли, чтобы обеспечить длительную и надежную работу
Кроме того, моторизованный XY стол с чрезвычайно низким профилем и компактной конструкцией позволяет 8MTF-200XY быть встроенным во многие различные типы сканирующих систем и легко монтироваться на наиболее распространенных платформах микроскопов.
- Диапазон перемещения: 200x200 мм
- Разрешение: до <1 нм
- Ультра-высокая точность винта
- Высокое разрешение бесконтактного оптического инкрементального энкодера (режим двойного цикла)
- Двунаправленная повторяемость: ±0,5 мкм (0,45 мкм RMS)
- Максимальная скорость: 50 мм/с
- Максимальное ускорение: 250 мм / с2
- Точность: до ±1,5 мкм
- Длительный срок службы гарантирован
- Простая интеграция с метрическими / неметрическими оптико-механическими системами
- Ортогональность по умолчанию <15 угл. сек.
- Все отчеты об измерениях включены по умолчанию
| Параметр | Значение |
| Диапазон перемещения (X х Y), мм | 200 x 200 |
| Минимальное перемещение, мкм | 0,625 |
| Тип энкодера | Оптический |
| Модель энкодера | MEN1 |
| Разрешение энкодера, мкм | 0,5 |
| Интерфейс энкодера | TTL |
| Внутренняя интерполяция | NO |
| Период решетки энкодера, мкм | 0,09 |
| Реперная точка (индекс) | Да |
|
Абсолютная точность2 |
|
| до калибровки, мкм/мм | ±8/100 |
| после калибровки, мкм | ±3 |
| Односторонняя повторяемость, мкм | ±0,50 |
| Двусторонняя повторяемость (пиковое значение)2, мкм | ±2 |
| Двустороння повторяемость (среднеквадратичное отклонение)2, мкм | ±1,5 |
| Допуск на угол тангажа3, мкрад/угловых секунд | ±100,00 / ±20,63 |
| Допуск на угол рыскания3, мкрад/угловых секунд | ±30,00 / ±6,19 |
| Допуск на угол крена, мкрад/угловых секунд | ±30,00 / ±6,19 |
| Максимальная скорость (с нагрузкой 4 кг)4, мм/сек | 30 |
| Максимальное ускорение (с нагрузкой 4 кг)5, мм/сек2 | 150 |
| Тип концевых датчиков | датчики холла |
| Полярность концевых датчиков | Замкнут при срабатывании |
| Напряжение питания концевых датчиков, В | 5...24 |
|
Нагрузка, направляющие, передача |
|
| Шаг шарикового винта, мм | 2 |
| Двигатель | 4247 |
| Тип двигателя | Биполярный шаговый двигатель |
| Макс. напряжение, В | 48 |
|
Грузоподъемность (при размещении по центру платформы)6 |
|
| Горизонтальная, кг | 8 |
| Вертикальная, кг | N/A |
| Перемещаемая масса7, кг | 9.5 |
| Направляющие | Ультра-точные рециркуляционные линейные рельсы и каретки |
|
Материалы и условия эксплуатации |
|
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | черное анодированное |
| Давление окружающей среды | нормальное атмосферное |
| Рабочая температура, °C | 20±2 |
|
Управление, кабели, интерфейсы |
|
| Рекомендуемые контроллеры8 | ACS, 8SMC5-USB |
| Рекомендуемые драйверы8 | ACS, 8SMC5-USB |
| Блок питания9 | PS36-4.4-4 |
| Интерфейсы подключения12 | EtherCAT / RS232 / USB / TCP-IP |
| Длина кабеля, м | 2 (другие по запросу) |
| Дифференциальный выходы10 | N/A |
|
Дополнительные приспособления |
|
| Основание | Не требуется |
| Сборка Z | Не доступна |
|
Дополнительная информация |
|
| Размер подвижной платформы (W х L), мм | 335 x 380 |
| Линейные размеры позиционера (W x L x H), мм | 402 x 450 x 76 |
| Стандарт размеров | Метрическое / неметрическое |
| Ортогональность11, мкрад / угловых секунд | 73 / 15 |
| Степень защиты | По запросу может поставляться со специальной защитой от продувки воздухом и пыли |
| RoHS | совместима |
2) Абсолютная точность и двусторонняя повторяемость измерены с помощью лазерного интерферометра Майхельсона Zygo ZMI 501.
3) Величины углов тангажа и рыскания выполнены с помощью электронного автоколлиматора 11D-ALI-COL с разрешением 1 мкрад. Основная погрешность: 1 мкрад.
4) Максимальная скорость электрически ограничена частотой энкодера и драйвера; максимальная скорость также ограничена параметрами направляющих
5) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и внешней нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы.
6) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы.
7) Перемещаемая масса - это постоянный параметр, характеризующий момент инерции системы.
8) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе.
9) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки
10) Дифференционые выходы доступны в пассивном (буфферизация) или активном (модуляция) режимах LCMv2.
11) Платформы могут быть собраны с требуемой ортогональностью поверхностей
12) Скалярное управление может выполняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управление через EtherCAT
