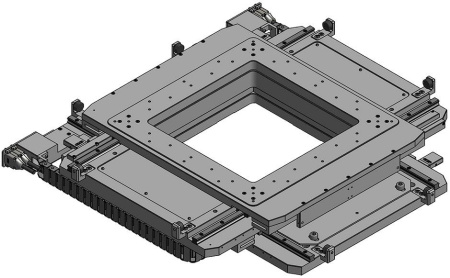

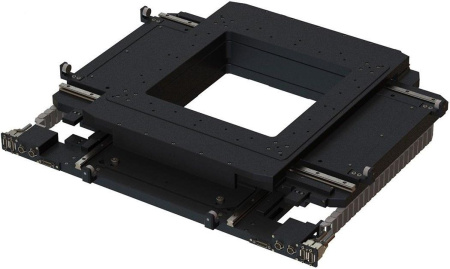

Моторизованный линейный транслятор с прямым приводом 8MTLF250XY.
| Параметр | Значение |
| Диапазон перемещения | 250 x 250 мм |
| Тип энкодера | оптический |
| Модель энкодера | LEN1 |
| Разрешение энкодера1 | от 25 нм до 5000 нм (по запросу) |
| Интерфейс энкодера | дифференциальный RS422 |
| Внутренняя интерполяция | есть |
| Коэффициент интерполяции | 4-200 (по запросу) |
| Период решетки энкодера | 20 мкм |
| Реперная точка (индекс) | есть |
|
Абсолютная точность2 |
|
| до калибровки | ±5 мкм |
| после калибровки | ±1.5 мкм |
| Односторонняя повторяемость | по запросу |
| Двусторонняя повторяемость (пиковое значение)2 | ±0.25 мкм |
| Двустороння повторяемость (среднеквадратичное отклонение)2 | ±0.15 мкм |
| Допуск на угол тангажа3 | ±30 мкрад/±6.2 угловые секунды |
| Допуск на угол рыскания3 | ±30 мкрад/±6.2 угловые секунды |
| Допуск на угол крена | N/A |
| Максимальная скорость (с нагрузкой 4 кг)4 | <1 500 мм/с |
| Максимальное ускорение (с нагрузкой 4 кг)5 | <20 000 мм/с2 |
| Тип концевых датчиков | датчики холла |
| Полярность концевых датчиков | Замкнут при срабатывании |
| Напряжение питания концевых датчиков | 5…24 В |
|
Нагрузка, направляющие, передача |
|
| Тип | портальная система (MIMO) |
| Двигатель | LM5 |
| Тип двигателя | бесщеточный линейный сервопривод |
| Максимальное напряжение питания | >300 В (постоянное) |
| Число двигателей | 4 |
|
Грузоподъемность (при размещении по центру платформы)6 |
|
| Горизонтальная | 30 кг |
| Вертикальная | N/A |
|
Перемещаемая масса7 |
|
| X (нижний позиционер) | 39.1 кг |
| Y (верхний позиционер) | 7.5 кг |
| Направляющие | шариковые линейные направляющие с сепаратором |
|
Материалы и условия эксплуатации |
|
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | черное анодированное |
| Давление окружающей среды | нормальное атмосферное |
| Рабочая температура | 20±2 °C |
|
Управление, кабели, интерфейсы |
|
| Рекомендуемые контроллеры8 | ACS, 8SMC5-USB |
| Рекомендуемые драйверы8 | ACS, 8SMC5-USB |
| Рекомендуемый блок питания9 | 2х или 3х фазное питание |
| Интерфейсы подключения12 | EtherCAT / RS232 / USB / TCP-IP |
| Длина кабеля | 2 м (по запросу комплектуетмя кабелем другой длины) |
| Дифференциальный выходы10 | по запросу |
|
Дополнительные приспособления |
|
| Основание | рекомендуется гранитная плита |
| Сборка Z | не осуществляется для данной модели |
|
Дополнительная информация |
|
| Размер подвижной платформы | 430 х 430 мм |
| Линейные размеры позиционера | 746 x 746 x 106 мм |
| Стандарт размеров | возможно метрическое и неметрическое исполнение |
| Ортогональность осей в XY сборке11 | 24 мкрад / 5 угловых секунд |
| Степень защиты | по запросу |
| RoHS | совместима |
| Масса | ~68 кг |
1) С квадратурой x4; система может поставляться со стандартным аналоговым SIN/COS энкодером, с возможностью интерполяции сигнала
2) Абсолютная точность и двусторонняя повторяемость измерены с помощью лазерного интерферометра Майхельсона Zygo ZMI 501.
3) Величины углов тангажа и рыскания выполнены с помощью электронного автоколлиматора 11D-ALI-COL с разрешением 1 мкрад. Основная погрешность: 1 мкрад.
4) Максимальная скорость электрически ограничена частотой энкодера и драйвера; максимальная скорость также ограничена параметрами направляющих
5) Максимальное ускорение ограничено максимальным током драйвера, максимальным током двигателя и внешней нагрузкой. Требуемые параметры можно согласовать с инженерами при расчете системы.
6) Грузоподъемность ограничена положением нагрузки и системой направляющих. Требуемые параметры можно согласовать с инженерами при расчете системы.
7) Перемещаемая масса - это постоянный параметр, характеризующий момент инерции системы.
8) Рекомендуемые контроллеры и драйверы подбираются исходя из требований к системе.
9) Рекомендуемый блок питания зависит от требуемого цикла работы системы и нагрузки
10) Дифференционые выходы доступны в пассивном (буфферизация) или активном (модуляция) режимах LCMv2.
11) Платформы могут быть собраны с требуемой ортогональностью поверхностей
12) Скалярное управление может выпоkняться через USB/ TCP-IP / RS-232 интерфейсы; векторное управkение через EtherCAT
