Комплекс предназначен для автоматизированного измерения, обработки и отображения радиотехнических параметров ФАР в дальней зоне c применением безэховых камер.
Основные измеряемые параметры
Опорно-поворотное устройство обеспечивает вращение ФАР относительно её геометрического центра. Специализированное ПО позволяет осуществлять управление комплексом, сбор данных со всех его узлов и калибровку ФАР:
Работа с ПО предполагает измерение характеристик как в автоматическом, так и в ручном режимах управления.
В программном обеспечении имеется возможность проводить юстировку по нескольким параметрам, калибровку, создавать базы ведущих мировых.
Комплектация
Основные измеряемые параметры
- амплитудные и фазовые диаграммы направленности по основной и кроссовой поляризации (объёмные и сечения);
- поляризационные характеристики;
- коэффициент усиления;
- координаты фазового центра;
- ширина диаграммы направленности по заданному уровню;
- входное сопротивление.

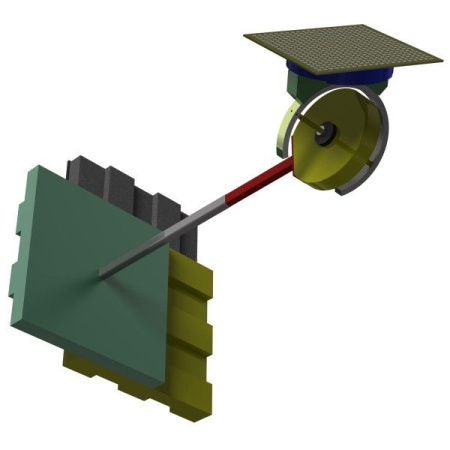

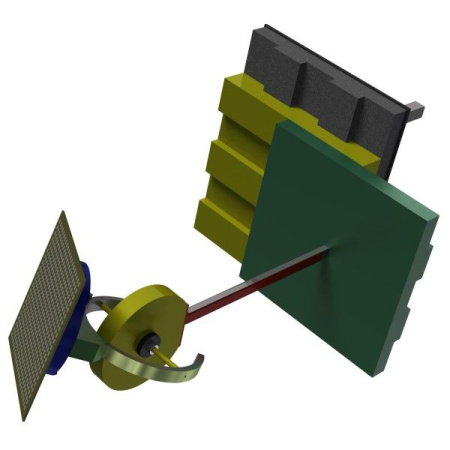

Опорно-поворотное устройство обеспечивает вращение ФАР относительно её геометрического центра. Специализированное ПО позволяет осуществлять управление комплексом, сбор данных со всех его узлов и калибровку ФАР:
- методом на основе измерения поля в ближней зоне,
- методом непосредственных амплитудно-фазовых измерений,
- методом переключений REV (The rotating-element electric field vector method),
- методом калибровки с помощью преобразования Фурье,
- быстрым методом многоэлементного переключения (MEP - Multi-Element Phase-toggle).
Работа с ПО предполагает измерение характеристик как в автоматическом, так и в ручном режимах управления.
В программном обеспечении имеется возможность проводить юстировку по нескольким параметрам, калибровку, создавать базы ведущих мировых.

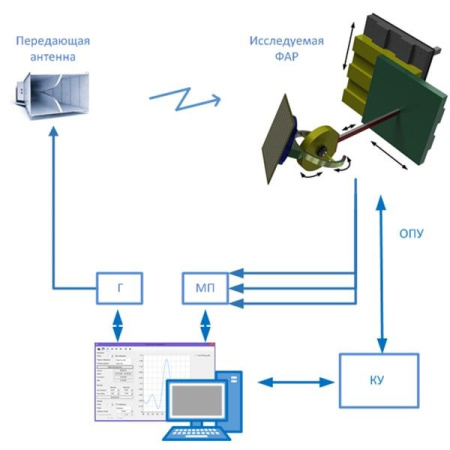

Комплектация
- Опорно-поворотное устройство (ОПУ) с контроллерами управления (КУ);
- Генератор (Г);
- Многоканальные приёмники (МП) промежуточной частоты (ПЧ) или радиочастоты (РЧ);
- Программное обеспечение (ПО), выполняющее функции калибровки, юстировки, автоматизации процесса измерения и отображения результатов;
- Комплект передающих и эталонных антенн;
- Набор вспомогательных пассивных и активных узлов: переходы, усилители, кабели и т.д.
| Параметр | Значение |
| Рабочая полоса частот | 100 МГц – 50 ГГц |
| Динамический диапазон измерений | свыше 70 дБ |
| Нагрузка на опорно-поворотное устройство | до 50 кг |
| Диапазон перемещений |
по азимуту: ± 90 град; по углу места: ± 90 град. |
| Минимальный шаг перемещений |
по азимуту: 0.01 град; по углу места: 0.01 град. |
