Генератор импульсов АКИП-3309/1 оснащен цветным сенсорным экраном диагональю 17,78 см и панелью управления, что позволяет выполнять необходимые работы без подключения ПК. Возможность установки в стандартную серверную стойку 19’’ позволяет сэкономить место в лаборатории и разместить большое количество радиоизмерительных приборов на стенде.
Основные особенности:
- 4 SMA-канала.
- Разрешение 10 пс.
- Режим мультиимпульсной генерации: одиночный, парные, 3-х импульсный, 4-х импульсный.
- Режимы формирования сигнала непрерывно, однократный, пакетный, строб.
- Имеются разъемы HDMI, DVI и VGA для подключения внешних мониторов.
- Имеется два слота для твердотельных накопителей с возможностью замены без разборки корпуса.
Прибор имеет четыре выходных канала типа SMA с длительностью по фронту и по срезу до 100 пс в зависимости от настроек. Выходной импульс генератора АКИП-3309/2 может быть одинарным или двойным, иметь положительную или отрицательную полярность и логику.
Генератор позволяет создавать импульсные сигналы с низким уровнем джиттера 10 пс. Интегрированные импульсные выходы оптимизированы для генерации сигнала с высокой скоростью нарастания, что позволяет выполнять рефлектометрию во временной и спектральной областях.
Программируемая регулировка запуска осуществляется с шагом 50 мВ. Благодаря этому, вы можете использовать генератор для долговременной диагностики подключенного оборудования. Многопакетный режим обеспечивает генерацию от 1 до 232 импульсов в пакете.

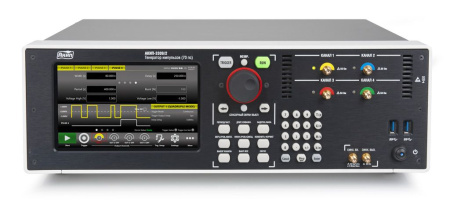

Управление генератором осуществляется с помощью панели управления, на которой установлен сенсорный цветной экран и переключатели режимов. С помощью разъемов PS/2 вы можете подключить клавиатуру и мышь для более простого и удобного управления. Подключив генератор АКИП-3309/2 к ПК через USB-кабель, вы сможете управлять прибором с компьютера.
LAN-интерфейс обеспечивает подключение устройства к локальной сети. За счет этого обеспечивается работа прибора в составе многофункциональных диагностических систем в сервисных центрах и лабораториях.

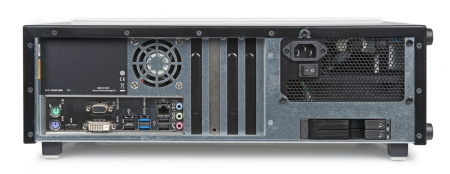

Разъемы HDMI, DVI и VGA предназначены для подключения внешних мониторов. Благодаря этому, вы можете использовать генератор в учебных аудиториях и для демонстрации хода работ.
Слоты для SSD-накопителей обеспечивают хранение информации о проведенных исследованиях. Вы можете быстро установить или заменить жесткие диски без разбора корпуса, что удобно при работе с большим количеством данных.
Параметр | Значение |
Временные параметры |
|
Число каналов | 4 |
Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
Диапазон частота | 1 Гц … 240 МГц |
Временные параметры | Период: 4,166 нс…1 с |
Длительность импульса 300 пс … 1 с Задержка: 0 … 1 с |
|
Разрешение | 10 пс |
Погрешность установки длительности | ±( 0,01% + 20 пс) |
Погрешность опорного источника частоты | ±(5*10-6 |
Длительность фронта/среза | ≤ 70 пс |
Выброс | Не более 10% |
Амплитудные параметры |
|
Диапазон вых. уровня | 200 мВпик-пик … 5 Впик-пик на нагрузке 50 Ом |
Диапазон смещений | ±2,5 В на нагрузке 50 Ом |
Разрешение | 10 мВ |
Погрешность установки амплитуды |
±( 1% + 10 мВ) |
Внутреннее сопротивление выхода | 50 Ом, 1 кОм |
Синхрозапуск |
|
Режимы | Внутренний, внешний, однократный, строб |
Диапазон уровней внешнего синхросигнала |
1,8 В … 3,3 В |
Сопротивление входа внешней синхронизации | 50 Ом |
Общие данные |
|
Дисплей | Графический, емкостной сенсорный, ЖК-дисплей, диагональ 17,78 см |
Интерфейс | USB |
Габаритные размеры, масса |
445 х 135 х 320 мм; 11 кг Возможность монтажа в 19” стойку, высота 3U |
