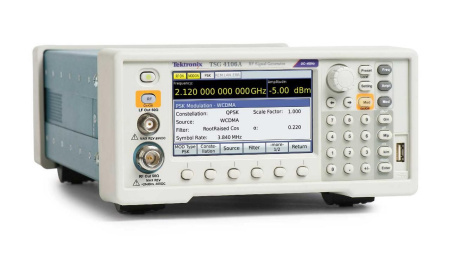

Генераторы векторных РЧ-сигналов серии TSG4100A эффективны в среднем РЧ-диапазоне и полосе пропускания модуляции до 200 МГц. Они позволяют удобно обновлять программное обеспечение в полевых условиях, переходя от аналоговых к более передовым векторным и цифровым возможностям модуляции, обеспечивая наиболее гибкую конфигурацию и лучшую защиту CAPEX.
Серия TSG4100A дополняет другие ведущие испытательные решения РЧ среднего диапазона производства Tektronix, такие как анализатор спектра RSA306 на базе USB и MDO4000B и комбинированные осциллографы MDO3000.
Серия TSG4100A дополняет другие ведущие испытательные решения РЧ среднего диапазона производства Tektronix, такие как анализатор спектра RSA306 на базе USB и MDO4000B и комбинированные осциллографы MDO3000.
- Внутренняя полоса пропускания IQ до 6 МГц - Выходные основные цифровые РЧ-сигналы и сигналы связи с узкой полосой пропускания.
- Внешняя полоса пропускания IQ до 200 МГц - Сверхширокая полоса пропускания для беспроводных сигналов связи
- Легкость перехода на внутренний источник векторной модуляции с помощью программного обеспечения - Выполняет задачи генератора как аналогового, так и векторного сигнала по крайне низкой цене. В режиме слежения два выхода 30 В действуют согласованно, поддерживая заданное пользователем соотношение между двумя выходами.
- Временная развертка OCXO обеспечивает температурную стабильность <±0.002 x 10-6 и устойчивость против старения <±0.05 x 10-6 - Прекрасные характеристики старения и устойчивости для задач исследования и разработки
- Охват выходной частоты начинается с постоянной составляющей -Исключает потребность добавлять другие приборы для работы с постоянным током и низкой частотой
| Параметр | Значение |
| Частота | |
| Выходной разъем BNC | от 0 до 62,5 МГц |
| Выходные разъемы N-типа | от 950 кГц до 6,0 ГГц |
| Разрешение установки частоты | 1 мкГц на любой частоте |
| Время перестройки | <8 мс (±1 х 10-6) |
| Погрешность частоты | <(10–18 + погрешность тактового генератора) × fc |
| Стабильность частоты | 1·10–11 (дисперсия Аллана 1 с) |
|
Выходной разъем BNC на передней панели |
|
| Диапазон частот | от 0 до 62,5 МГц |
| Амплитуда | от 1,00 Вср.кв. до 0,001 Вср.кв. (от –47 до +14,96 дБм) |
| Смещение | ±1,5 В постоянное |
| Разрешение смещения | 5 мВ |
| Макс. размах | 1,817 В (амплитуда + смещение) |
| Разрешение амплитуды | <1 % |
| Погрешность амплитуды | ±0,7 дБ |
| Гармонические составляющие (тип.) | <–40 дБн |
| Паразитные составляющие (тип.) | <–65 дБн |
| Режим связи выхода | Связь по постоянному току, 50 Ом ±2 % |
| Импеданс | 50 Ом |
| Защита от подачи внешнего сигнала | ±5 В пост. |
| КСВ (тип.) | < 1,6 :1 |
|
Выходной разъем N-типа на передней панели |
|
| Выходная мощность |
от +16,5 до –110 дБм (< 4 ГГц) от +10 до –110 дБм (от 4 до 6 ГГц) |
| Выходное напряжение | от 1,5 В ср.кв. до 0,7 мкВ ср.кв. (< 4 ГГц) |
| Разрешение амплитуды | 0,01 дБм |
| Импеданс | 50 Ом |
| Режим связи выхода | Связь по переменному току, 50 Ом |
| КСВ (тип.) |
< 1,5 (от 2 МГц до 2 ГГц) < 1,8 (от 2 ГГц до 6 ГГц) |
| Защита от подачи внешнего сигнала | 30 В пост., +25 дБм |
|
Спектральная чистота выходного РЧ сигнала |
|
| Субгармоники | Нет |
| Гармонические составляющие (максимальные) | Выходной уровень < 0 дБм, немодулированный сигнал, 1 ГГц < -30 дБн |
| Гармонические составляющие (тип.) (выходной уровень < 0 дБм) | < -35 дБн, немодулированный сигнал, частота несущей < 2 ГГц |
|
Паразитные составляющие (тип.) < -68 дБн < -60 дБн < -55 дБн < -55 дБн |
Выходной уровень -10 дБм, немодулир. сигнал > 10 кГц от несущей (от 950 кГц до 1 ГГц) > 10 кГц от несущей (от 1 до 2 ГГц) > 10 кГц от несущей (от 2 до 4 ГГц) > 10 кГц от несущей (от 4 до 6 ГГц) |
| Остаточная ЧМ (тип.) | 1 Гц ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Остаточная АМ (тип.) | 0,006 % ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Фазовый шум SSB | Выходной уровень +5 дБм (от +18 до +28 °C) |
|
Макс. фазовый шум SSB на несущей 1 ГГц (выходной уровень +5 дБм, от +5 до +40 °C ) Отстройка 1 кГц Отстройка 10 кГц Отстройка 20 кГц Отстройка 1 МГц Отстройка 2 ГГц Отстройка >3 ГГц |
-95 дБн/Гц -106 дБн/Гц -107 дБн/Гц -120 дБн/Гц -118 дБн/Гц -120 дБн/Гц |
|
Регулировка фазы (выходы на передней панели) |
|
| Максимальный сдвиг фазы | ±360º |
| Разрешение фазы |
0,01º (от 0 до 100 МГц) 0,1º (от 100 МГц до 1 ГГц) 1,0º (от 1 до 6 ГГц) |
|
Термостатированный генератор тактовой частоты (опция M00) |
|
| Тип задающего генератора | Термостатированный кварцевый резонатор, изготовленный по технологии SC-cut и работающий на частоте третьей гармоники |
| Начальная погрешность при калибровке (после 20-минутного прогрева, от +18 до +28 ºC) | < ±0,02·10-6 |
| Температурный дрейф (от 0 до +40 °C ) | < ±0,003·10-6 |
| Относительный уход частоты | <±0,05·10-6 в год |
|
Вход генератора тактовой частоты |
|
| Частота | 10 МГц, ±2·10-6 |
| Амплитуда | от 0,5 Впик-пик до 4 Впик-пик (от –2 до +16 дБм) |
| Входное сопротивление | 50 Ом, связь по переменному току |
|
Выход генератора тактовой частоты |
|
| Частота | 10 МГц, синусоидальный сигнал |
| Выходное сопротивление | 50 Ом, связь по пост. току |
| Амплитуда | > 7,5 дБм |
|
Внутренний источник модулирующего сигнала |
|
| Сигналы | Синусоидальный, линейно изменяющийся, пилообразный, прямоугольный, импульсный, шумоподобный |
| Гармонические искажения синусоидального сигнала | –74 дБн (тип., на 20 кГц) |
| Линейность пилообразного сигнала | < 0,05 % (1 кГц) |
| Частота |
от 1 мкГц до 500 кГц (частота несущей < 93,75 МГц) от 1 мкГц до 50 кГц (частота несущей ≥ 93,75 МГц) |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | 1:231 + погрешность тактового генератора |
| Добавление шума | Белый гауссов шум (ср.кв. значение = девиация / 5) |
| Полоса частот шума | от 1 мкГц до 50 кГц |
| Период импульсного сигнала | от 1 мкс до 10 с |
| Длительность импульсного сигнала | от 100 нс до 9999,9999 мс |
|
Внутренний источник модулирующего сигнала |
|
| Разрешение длительности импульса | 5 нс |
| Добавление шума в импульсный сигнал | Длина псевдослучайной двоичной последовательности 2 N -1, 5 ≤ N ≤ 32, битовый период от 10 нс до 10 с |
|
Выход аналогового модулирующего сигнала |
|
| Тип разъема | BNC (на задней панели) |
| Импеданс | 50 Ом |
| Модуляция | AM, ЧM, ФM, ИМ |
| Номинальный уровень | ±1 В для ± полной девиации |
| Логические уровни |
Низкий уровень = 0 В Высокий уровень = 3,3 В |
|
Вход внешнего аналогового модулирующего сигнала |
|
| Тип разъема | BNC (на задней панели) |
| Импеданс | 100 кОм |
| Модуляция | AM, ЧM, ФM, ИМ |
| Номинальный уровень | ±1 В для ± полной девиации |
| Логические уровни |
Низкий уровень = 0 В Высокий уровень = 3,3 В |
| Режимы входа | Связь по постоянному току или ФВЧ с частотой среза 4 Гц |
| Пороговый уровень | +1 В постоянная |
| Смещение по входу | < 500 мкВ |
|
Амплитудная модуляция |
|
| Диапазон | от 0 до 100 % (уменьшается при уровне более +7 дБм) |
| Разрешение | 0,1 % |
| Источник модулирующего сигнала | Внутренний или внешний |
|
Модуляционные искажения (тип.) Выходной разъем BNC Выходной разъем N-типа |
< 1 % (fc < 62,5 МГц, fm = 1 кГц) < 3 % (fc < 62,5 МГц, fm = 1 кГц) |
| Полоса модуляции (внешний сигнал) | > 100 кГц |
|
Частотная модуляция |
|
| Минимальная девиация частоты | 0,01 Гц |
| Максимальная девиация частоты | Меньше fc и 96 МГц – fc. В диапазоне частот от 0 до 93,75 МГц |
|
Диапазон частот 93,75 МГц < fc ≤ 189,84375 МГц 189,84375 МГц < fc ≤ 379,6875 МГц 379,6875 МГц< fc ≤ 759,375 МГц 759,375 МГц < fc ≤ 1,51875 ГГц 1,51875 ГГц < fc ≤ 3,0375 ГГц 3,0375 ГГц < fc ≤ 6,0 ГГц |
Максимальная девиация 1 МГц 2 МГц 4 МГц 8 МГц 16 МГц 32 МГц |
| Разрешение девиации частоты | 0,1 Гц |
| Погрешность девиации (тип.) |
< 0,1 % выбранной девиации + 5 Гц (fc < 93,75 МГц) < 2 % выбранной девиации + 20 Гц (fc > 93,75 МГц) |
| Источник модулирующего сигнала | Внутренний или внешний |
| Модуляционные искажения (тип.) | < -60 дБ (fc = 100 МГц, fm = 1 кГц, fd = 3 кГц) |
| Отстройка несущей при внешней ЧМ (тип.) | < ±0,001 х девиация частоты ЧМ сигнала |
| Полоса модуляции (тип.) |
500 кГц (fc < 93,75 МГц) 100 кГц (fc > 93,75 МГц) |
|
Фазовая модуляция |
|
| Девиация | от 0º до 360º |
| Разрешение девиации частоты (тип.) |
0,01º (от 0 до 100 МГц) 0,1º (от 100 МГц до 1 ГГц) 1º (1 ГГц и выше) |
| Погрешность девиации (тип.) |
2 % (fc < 93,75 МГц) 3 % (fc > 93,75 МГц) |
| Источник модулирующего сигнала | Внутренний или внешний |
| Модуляционные искажения (тип.) | < -60 дБ (fc = 100 МГц, fm = 1 кГц, ΦD = 50º) |
| Полоса модуляции (тип.) |
500 кГц (fc < 93,75 МГц) 100 кГц (fc > 93,75 МГц) |
|
Импульсная модуляция |
|
| Режим манипуляции | Высокий логический уровень включает несущую |
|
Отношение уровней модулированной несущей (тип.) Выходной разъем BNC Выходной разъем N-типа |
> 70 дБ > 57 дБ (fc < 1,0 ГГц) > 40 дБ (1,0 ГГц ≤ fc < 4,0 ГГц) > 35 дБ (4,0 ГГц ≤ fc < 6,0 ГГц) |
| Проникновение импульсного сигнала (тип.) | 10 % несущей в течение 20 нс для положительного перепада |
| Задержка положительного/ отрицательного перепада | 60 нс |
| Время нарастания/спада РЧ сигнала (тип.) | 20 нс |
| Источник модулирующего сигнала | Внутренний или внешний |
|
Интерфейсы |
|
| USB | Хост-порт USB 2.0 |
| Ethernet (LAN) | 10/100 Base-T.TCP/IP и DHCP (стандарт) |
| GPIB | IEEE488.2 |
| RS-232 | от 4800 до 115 200 бод, контроль передачи данных RTS/CTS |
|
Выходы маркеров на задней панели |
|
| Тип | Тактовая частота символов, кадр данных, TDMA и определяемый пользователем |
| Амплитуда | от 0,5 до 4 В пик-пик (от –2 до +16 дБм) |
| Выходное сопротивление | 50 Ом, связь по переменному току |
|
Общие характеристики |
|
| Габариты, ВхШхГ | 114х216х347 мм |
| Масса | 5,4 кг |
| Рабочая температура | от +5 до +40 °C |
| Рабочая относительная влажность |
от 5 до 95 % при температуре до +30 °C от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата |
| Температура хранения | от –20 до +60 °C |
| Относительная влажность при хранении |
от 5 до 95 % при температуре до +30 °C от 5 до 45 % при температуре от +30 до +40 °C, без образования конденсата |
| Питание | < 90 Вт, от 90 до 264 В, от 47 до 63 Гц, с компенсацией коэффициента мощности |
|
Соответствие нормативным документам ЕС по электромагнитной совместимости |
|
| Директива Совета EC 2004/108/EC | EN 61326-1 |
| Излучаемые и кондуктивные электромагнитные помехи | Класс А |
| Австралия/Новая Зеландия | Австралиийский закон о радиосвязи 1992 |
| Корея | KCC |
|
Безопасность |
|
| Сертификаты сторонних организаций | UL 61010; CSA C22.2 No. 61010-1 |
| Соответствие нормативным документам ЕС по низковольтному оборудованию | Директива ЕС по низковольтному оборудованию 2006/95/EC; EN61010-1 |
| Соответствие сертификату безопасности |
Тип оборудования: Контрольно-измерительный прибор Класс безопасности: Класс 1 – оборудование с защитным заземлением Степень загрязнения: 2 (в соответствии с IEC61010-1) Эксплуатация только в помещениях. |
