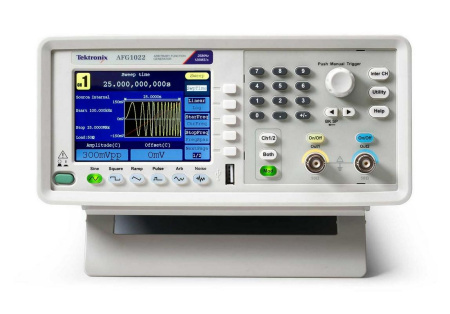

Генератор Tektronix AFG1022

Генератор сигналов специальной формы Tektronix AFG 1022 способен воспроизводить сигналы произвольной формы и поддерживает все стандартные функции, необходимые для работы специалистов по контролю за качеством РЭА и ремонту электроники. Благодаря оптимальному соотношению стоимости и технических возможностей эту модель генератора можно использовать для обучения и в научно-исследовательской работе.

В приборе имеется два выходных канала для подключения оборудования, которые могут работать независимо друг от друга. Предусмотрена возможность генерации синусоидальных сигналов с максимальной частотой 25 МГц, а также импульсов частотой до 12,5 МГц. Характеристики СПФ могут хранится во внутренней памяти генератора. Ее объем – 8192 точки.

В генераторе сигналов Tektronix AFG1022 имеется встроенный частотомер. Он способен выполнять замеры частоты с максимальным значением до 200 МГц. Это позволяет отказаться от приобретения дополнительного оборудования и сэкономить средства на оснащение сервисного центра или исследовательской лаборатории.

Генератор имеет 4 автоматических режима работы, потому использование его стандартных функций не вызовет сложностей у начинающих. Имеется доступ к 50 предзаписанным сигналам для воспроизведения. При необходимости изменения характеристик сигнала специалист может воспользоваться механическими органами управления на передней панели. Характеристики созданных самостоятельно сигналов могут хранится во внутренней памяти устройства и записываться на внешний носитель, подключенный к порту USB.

В приборе Tektronix AFG1022 установлен 3,95-дюймовый ЖК экран с высоким разрешением. На него выводятся настройки сигналов в цифровом и графическом виде. Это позволяет не отвлекаться на длительную настройку и контроль работы генератора, сосредоточившись на выполнении основной задачи.

Особенности генератора сигналов:

• Два выходных канала.
• Возможность воспроизведения синусоидальной кривой, прямоугольного, импульсного и пилообразного сигналов, шума и 45 предзаписанных СПФ.
• Частотный диапазон от 1 мкГц до 25 МГц.
• Возможность подключения к ПК и формирования сложных сигналов с помощью ПО на компьютере.
