Генератор сигналов специальной формы GW Instek AFG-73051 применяются в различных сферах промышленности для разработки, отладки, тестирования и ремонта радиоэлектронного и электрического оборудования. Устройство этой модели способно генерировать сигналы с заданными характеристиками с максимальной частотой до 50 МГц. Технические возможности генератора позволяют использовать его для диагностики медицинских приборов, бортовой электроники транспортных средств, отдельных компонентов устройств.

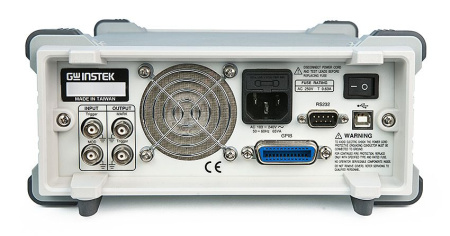

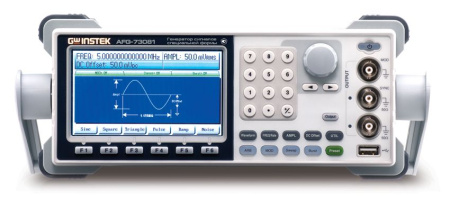

Для отображения характеристик сигнала и настроек используется жидкокристаллический дисплей диагональю 11 см и разрешением 480 на 272 точки. Это дает возможность специалисту использовать генератор без подключения его к ПК. Возможно дистанционное управление через порт USB и разъем RS-232.
Параметры генерируемого сигнала могут задаваться с помощью органов управления генератором, по образцу с подключенного осциллографа или по характеристикам, записанным в CSV-файле, сформированном программой MatLAB или Excel. Кроме того, прибор может работать с ПО AWES. Генератор сигналов специальной формы GW Instek AFG-73051 подключается к компьютеру через USB, после чего на него загружаются образцы, созданные в программе. На сайте разработчика имеется большая библиотека сигналов, загруженные файлы можно редактировать с учетом сферы использования генератора.

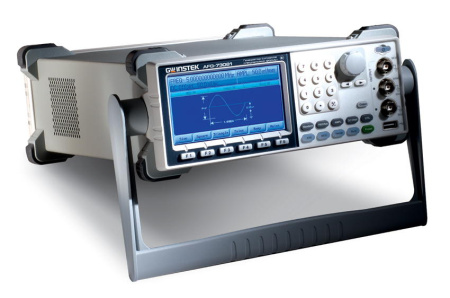

Устройство выполнено в компактном корпусе, снабженном элементами безопасности и ручкой. Это дает возможность переносить прибор с места на место, не боясь повреждения внутренних компонентов, устанавливать генератор на столе, например, рядом с другими генераторами сигналов специальной формы. Для управления используются кнопки на передней панели. В приборе имеется 10 ячеек памяти, куда могут быть сохранены сделанные настройки. Благодаря этому прибор приводится в рабочее состояние за 2-3 секунды после включения.
Особенности устройства:
- Имеется 1 выходной канал.
- Разрешение при изменении частоты сигнала – 1 мкГц.
- Имеется память объемом 1 Мб для хранения характеристик СПФ.
- Поддерживаются дополнительные режимы модуляции.
- Редактирование характеристик сигнала без подключения к ПК.
- Возможность загрузки данных с USB.
Параметр | Значение |
Выходные параметры |
|
Частотный диапазон | 1 мкГц - 50 МГц |
Разрешение | 1 мкГц |
Выходной уровень | 10 мВ…10 В пик-пик (на 50 Ом) |
20 мВ…20 В пик-пик (без нагрузки) | |
Меандр |
|
Частотный диапазон | 1 мкГц – 50 МГц |
Пила, треугольник |
|
Диапазон частот | 1 мкГц – 1 МГц |
Произвольная форма |
|
Частота повторенная | 100 МГц |
Длина памяти | 1 М точек |
Разрешение ЦАП | 16 бит (включая знак) |
Частота дискретизации | 250 МГц |
Объем памяти | 10 ячеек |
Общие данные |
|
Тип индикатора | Цветной (TFT), разрешение 480 х 272, диагональ 11см |
Напряжение питания | 220 В (± 15 %), 50 / 60 Гц |
Интерфейсы | USB, RS-232, GPIB |
Габаритные размеры | 107х266х293 мм |
Масса |
4 кг |
