Артикул:

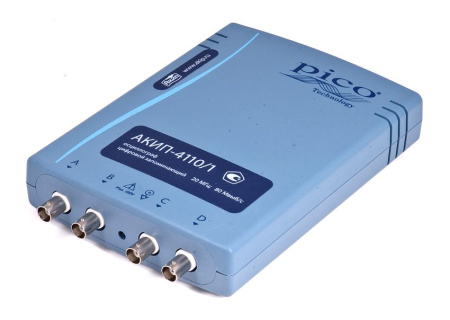

АКИП-4110/1
|
Госреестр:№ 44363-10 до: 01.04.2015 |
|
Срок гарантии: 60 месяцев |
118 470 руб.
Варианты цен
118 470 руб.
Под заказ
В корзину
Купить в 1 клик
Особенности:
- «3 в 1»: осциллограф, генератор, анализатор спектра - АКИП-4110/2; АКИП-4110/3; АКИП-4110/4
- «2 в 1»: осциллограф, анализатор спектра - АКИП-4110; АКИП-4110/1
- Число вх. каналов: 2 или 4 (АКИП-4110/1)
- Полосы пропускания: 20 МГц (АКИП-4110, АКИП-4110/1), 50 МГц (АКИП-4110/2), 100 МГц (АКИП-4110/3), 5 МГц (АКИП-4110/4)
- Высокое разрешение АЦП: 16 бит (20 бит в режиме ERES) - АКИП-4110/4
- Макс. частота дискретизации: до 250 МГц, эквивалентная до 10 ГГц
- Максимальная длина памяти: 32 МБ (16 МБ - АКИП-4110/4)
- Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Послесвечение, режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Вход внешней синхронизации и выход генератора (АКИП-4110/2, АКИП-4110/3, АКИП-4110/4)
- Интерфейс USB, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.)
- Питание и управление по USB от внешнего ПК
- Масса 500 г
Комплект поставки АКИП-4110/1
| № | Наименование | Количество |
| 1. | Цифровой запоминающий USB-осциллограф АКИП-4110/1 | 1 |
| 2. | Пробник | 4 |
| 3. | Кабель USB 2.0 | 1 |
| 4. | Программное обеспечение | 1 |
| 5. | Руководство по эксплуатации |
1 |
| Параметр | Значение |
|
Канал вертикального отклонения |
|
| Полоса пропускания (-3 дБ) | 20 МГц (10 МГц для Коткл 50 мВ/дел.) |
| Число каналов | 4 |
| Коэффициент отклонения (Коткл) | 10 мВ/дел ... 20 В/дел, плавная регулировка |
| Погрешность установки Коткл | ±1% |
| Время нарастания, не более | <17,5 нс |
| Входное сопротивление | 1 МОм (±2%) / (20 ±2 пФ) |
| Максимальное входное напряжение | 100 Вср.кв. |
| Защита входа | ±200 В (DC+ACпик) |
|
Канал горизонтального отклонения |
|
| Коэффициент развертки (Кразв) | 100 нс ... 200 с/дел |
| Погрешность установки Кразв | ±50 ppm |
| Джиттер | Не более 10 пс |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из доступных каналов |
| Расширенный запуск развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
| Режим запуска | Авто, ждущий, однократный, отсутствует |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 12 бит (16 бит в режиме увеличения разрешения ERES) |
| Максимальная частота дискретизации (однократный сигнал) |
2 канала - 80 МГц 4 канала - 20 МГц |
| Эквивалентная частота дискретизации | - |
| Длина памяти (на канал /при объед.) | 8 МБ/ 32 МБ |
| Внутренний буфер | 0 ... 1000 осциллограм (запись и воспроизведение) |
| Интерполяция | линейная, sin x|x |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец |
| Курсорные измерения | |
| Функции | ΔU, ΔT, 1/ΔT |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, "высокий" уровень, "низкий" уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота, период, время нарастания и спада, +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | |
| Диапазон входных частот | 0 ... 20 МГц |
| Количество точек (интервал) | 1.048.576 |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Декодирование | |
| Формат данных | CAN Bus, I2C, SPI, UART |
| Общие данные | |
| Источник питания | От внешнего ПК (по шине USB), 200 мА |
| Интерфейс | USB 2.0 (совместимый с USB 1.1) |
| Системные требования к ПК (мин.) |
Процессор класса Pentium II (или выше), ОС - MS Windows XP/ Vista/ Win 7, ОЗУ 64/512 Мб/ 1 Gb (32-bit или 64-bit XP/Vista/ Win 7) -30 Мб для ПО, порт USB 1.1 |
| Рабочие условия |
Температура: +5 °C … +45 °C Влажность: 5% ... 80% при +25 °C(без образования конденсата) |
| Габаритные размеры | 200 х 140 х 35 |
| Масса |
0,5 кг |
