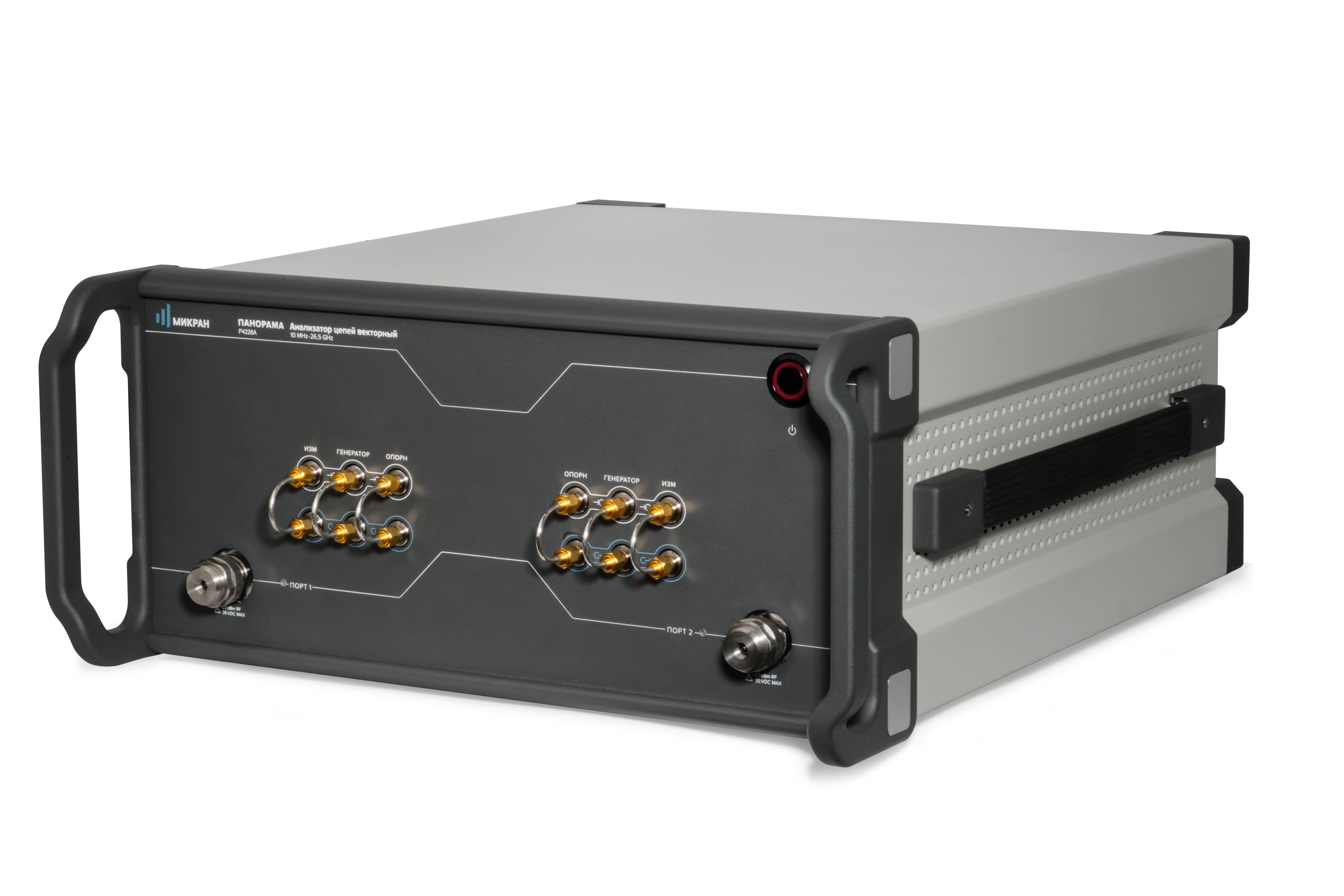

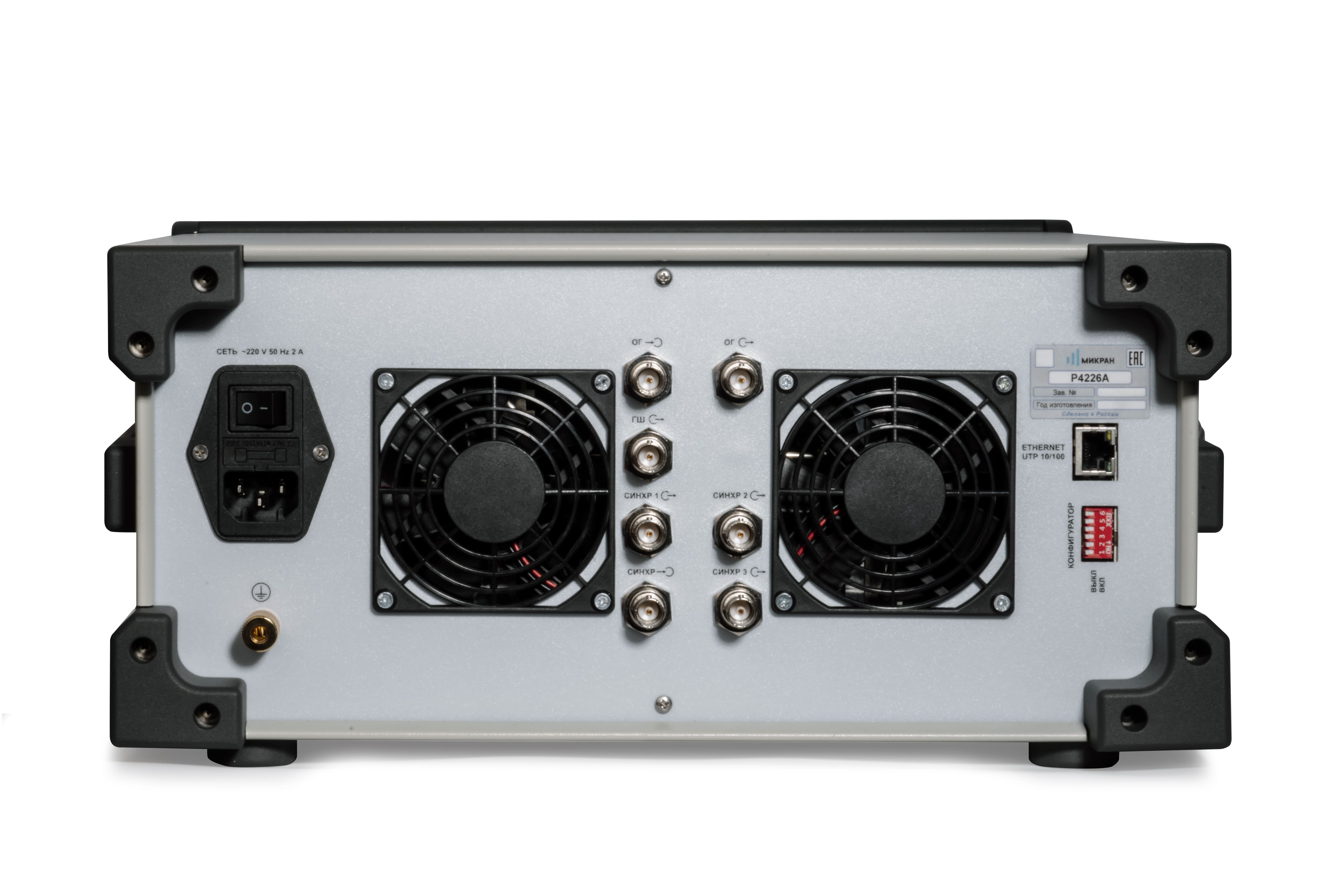

Анализатор цепей векторный Микран Р4226А

Анализатор цепей векторный Р4226А производства НПФ «Микран» — старшая по функциональности двухпортовая модификация линейки Р4226, работающая в диапазоне от 10 МГц до 26,5 ГГц, с выходным СВЧ-соединителем тип NMD 3,5 мм (вилка) — опция «13Н», и полным набором аппаратных опций: «ДМА» (расширенный динамический диапазон), «СПА» (встроенный переключатель опорного канала) и «ИКШ» (измерение коэффициента шума). Прибор внесён в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ).

Р4226А построен по принципу модульной архитектуры, обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений — от классических S-параметров и смесителей до прецизионного измерения коэффициента шума. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы; программный драйвер совместим со сторонним ПО (LabVIEW, MS Excel, Python, C++ и т. д.).

Опция «ИКШ» — измерение коэффициента шума:

Измерение коэффициента шума NF методом холодного источника (генератор шума требуется только для калибровки)
Расчёт и отображение параметров, связанных с КШ: относительная мощность шума (T/To), эффективная шумовая температура (Te), эквивалентная относительная шумовая температура (ИОШТ или ENR)
Высокая точность измерения параметров шума за счёт применения соответствующих векторных коррекций
Измерение частотно-преобразующих устройств.

Опция «ДМА» дополнительно к опции «ДПА» устанавливает четыре электромеханических аттенюатора, расширяя диапазон регулировки уровня выходной мощности до −50 дБм и обеспечивая оптимальный режим работы приёмников — в том числе шумового приёмника, используемого для точного измерения КШ. Опция «СПА» — встроенный переключатель опорного канала — обеспечивает векторную калибровку при измерении параметров преобразующих устройств.

Ключевые особенности:

Измерение коэффициента шума благодаря опции «ИКШ» — методом холодного источника, с высокой точностью за счёт векторных коррекций
Расширенный динамический диапазон благодаря опции «ДМА» — установка выходной мощности до −50 дБм, включая отдельный порт с шумовым приёмником
Встроенный переключатель опорного канала благодаря опции «СПА» — векторная калибровка преобразующих устройств
Динамический диапазон более 135 дБ при полосе фильтра ПЧ 10 Гц
Анализ и фильтрация во временной области
Построение ограничительных линий для отбраковки ИУ при серийном производстве
Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21, скалярный коэффициент преобразования Sc21 и групповая задержка (при наличии опции «СЧП»)
Расширенные виды калибровки: SOLT, TRL/LRL/TRM/LRM, Adapter removal/insertion, ECal, Waveguide, Power cal, Receiver cal, SMC, VMC

Программные опции «СРП», «СЧП», «ИИП», «ИКП», «ИСП», «НГП», «АСП» доступны для этой модификации.

Комплектация

Базовый комплект (измерительный блок): анализатор цепей векторный Р4226А (с опциями «ДМА», «СПА», «ИКШ»), кабель Ethernet, кабель питания, программное обеспечение, эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.

Стандартный комплект (средство измерения): анализатор цепей векторный Р4226А, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
