Анализатор цепей векторный Микран Р4250/3

Анализатор цепей векторный Р4250/3 производства НПФ «Микран» — двухпортовая модель линейки «Панорама» с максимальным диапазоном рабочих частот среди двухпортовых ВАЦ серии, от 10 МГц до 50 ГГц, с выходным СВЧ-соединителем тип NMD 2,4 мм (вилка) — опция «05Н», и аппаратной опцией «ДМА» — расширенный динамический диапазон.

Р4250 построен по принципу модульной архитектуры, обеспечивает высокий динамический диапазон и максимальную выходную мощность в своём классе при высокой скорости работы и надёжности. Использование запатентованных программно-аппаратных решений позволяет сочетать в одном приборе широкий спектр СВЧ-измерений. Прибор пригоден для тестирования устройств миллиметрового диапазона — компонентов, антенн, СВЧ-модулей. Области применения — исследование, настройка, испытание, контроль и производство ВЧ- и СВЧ-устройств в радиоэлектронике, связи, радиолокации, измерительной технике. Управление через команды SCPI позволяет интегрировать прибор в автоматизированные контрольно-измерительные комплексы; программный драйвер совместим со сторонним ПО (LabVIEW, MS Excel, Python, C++ и т. д.).

Опция «ДМА» дополнительно к опции «ДПА» устанавливает четыре электромеханических аттенюатора для расширения диапазона регулировки уровня выходной мощности и обеспечения оптимального режима работы приёмников. Это расширяет нижнюю границу диапазона установки мощности до −50 дБм (против −20…−25 дБм у базовой модификации) с диапазоном ослаблений аттенюаторов приёмников 0…30 дБ (шагом 10 дБ, точность установки ±2,0 дБ). Такой запас востребован при измерении устройств с большим коэффициентом усиления или очень малым уровнем сигнала на частотах вплоть до 50 ГГц, а также при работе с чувствительными приёмными трактами.

Ключевые особенности:

• Расширенный динамический диапазон благодаря опции «ДМА» — установка выходной мощности до −50 дБм

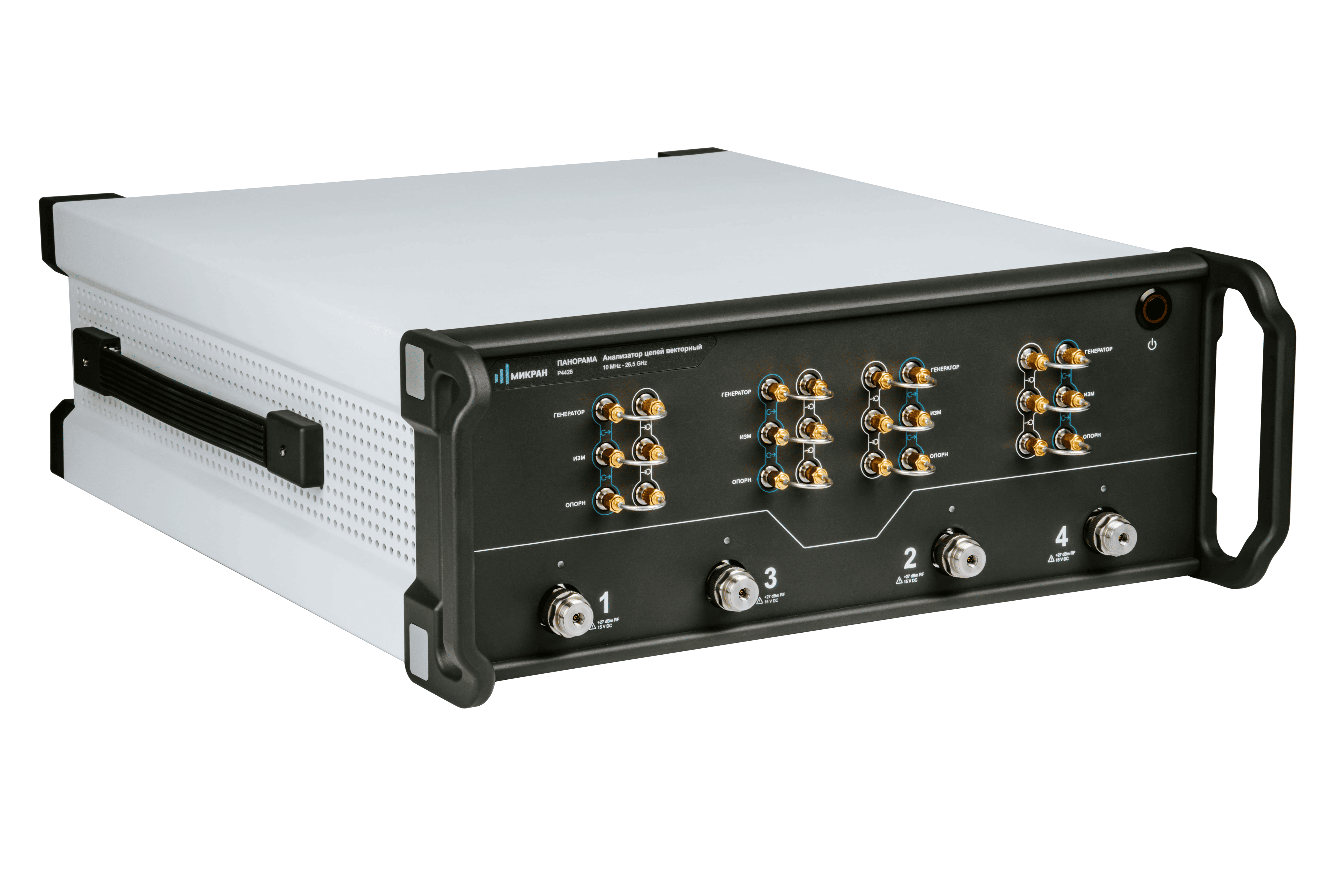

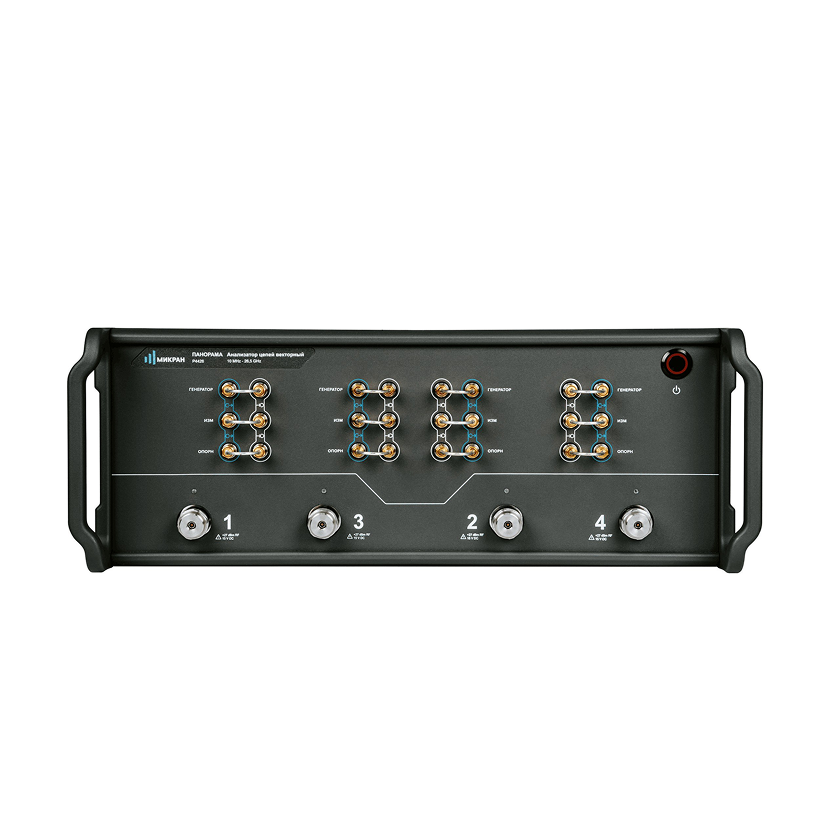

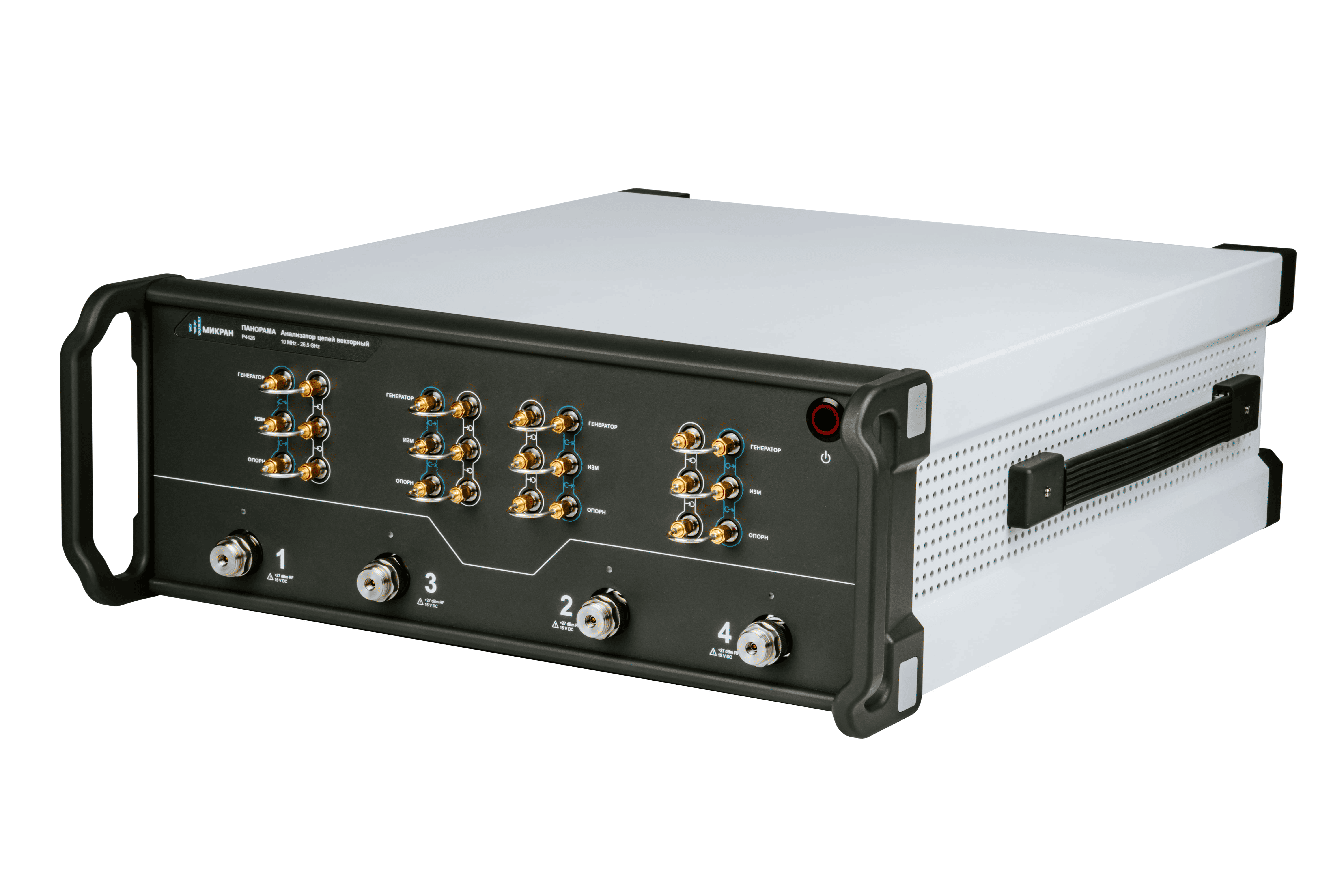

• Прямой доступ к генератору и приёмнику на передней панели (включён в состав опции «ДМА»)
• Диапазон рабочих частот до 50 ГГц
• Динамический диапазон более 135 дБ при полосе фильтра ПЧ 10 Гц
• Анализ и фильтрация во временной области — наблюдение откликов вдоль оси времени/расстояния, подавление переотражений в оснастке
• Построение ограничительных линий для отбраковки ИУ при серийном производстве
• Сканирование по частоте и/или мощности — непрерывное или по списку, измерение компрессии коэффициента усиления и амплитудно-фазовой конверсии
• Встраивание/исключение цепей для переноса плоскости калибровки, включая параметрическое описание цепей
• Расширенные виды калибровки: TRL/LRL/TRM/LRM, TRL/SOLT (в волноводном тракте), калибровка источника/приёмника, SOLT, электронные калибраторы, векторная калибровка для смесителей
• Измерение параметров смесителей: коэффициент преобразования |C21|, фаза C21 (при наличии опции «СПА»), скалярный коэффициент преобразования Sc21 и групповая задержка (при наличии опции «СЧП»)

Программные опции «СРП», «СЧП», «ИИП», «ИКП», «ИСП», «НГП», «АСП» доступны для этой линейки.

Комплектация

Базовый комплект (измерительный блок): анализатор цепей векторный Р4250 (с опцией «ДМА»), кабель Ethernet, кабель питания, программное обеспечение, эксплуатационная документация, транспортировочный кейс, ключ тарированный КТ, ключ поддерживающий КП.

Стандартный комплект (средство измерения): анализатор цепей векторный Р4250, набор калибровочных мер серии НКММ/НКМВ-У/Р4М-ЭК4, кабель СВЧ КСФ — 2 шт., свидетельство о поверке.
